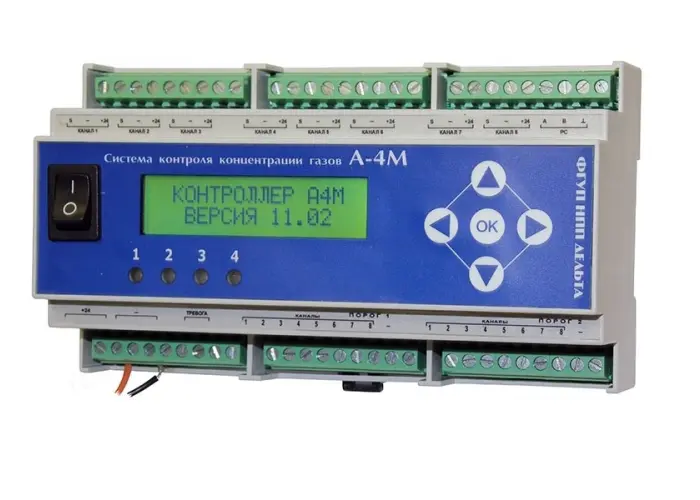

Пульт контроля системы загазованности А-4М серии ИГС-98

Измеряемый газ

Диапазон

Порог 1

Порог 2

Масштаб токового

выхода 4-20 мА

Азота диоксид NO2

0,1 - 32 мг/м3

2 мг/м3

10 мг/м3

0,5 мА/1 мг/м3

Азота диоксид NO2

1 - 320 мг/м3

-

-

0,05 мА/1 мг/м3

Азота оксид NO

0,1 - 32 мг/м3

5 мг/м3

15 мг/м3

0,5 мА/1 мг/м3

Аммиак NH3

0,1 - 200 мг/м3

20 мг/м3

60 мг/м3

0,05 мА/1 мг/м3

Аммиак NH3

1 - 1600 мг/м3

-

-

0,02 мА/1 мг/м3

Водород H2

0,01 - 3,2 об. доля, %

0,4% об. доля, %

0,8% об. доля, %

5 мА/1 об. доля, %

Водород хлористый

0,1 - 32 мг/м3

5 мг/м3

15 мг/м3

0,5 мА/1 мг/м3

Кислород O2

0,1 - 1,6 об. доля, %

18% об. доля, %

23% об. доля, %

10 мА/1 об. доля, %

Кислород O2

0,1-32 об. доля, %

18% об. доля, %

23% об. доля, %

1 мА/1 об. доля, %

Кислород O2

1 - 100 об. доля, %

-

-

0,16 мА/1 об. доля, %

Метан CH4

0,01 - 3,2 об. доля, %

0,5% об. доля, %

1% об. доля, %

5 мА/1 об. доля, %

Метан CH4

0,01 - 5 об. доля, %

0,5% об. доля, %

1% об. доля, %

3,2 мА/1 об. доля, %

Метан CH4

1 - 100% об. доля, %

-

-

0,16 мА/1 об. доля, %

Метанол CH3OH

0,01 - 8 г/м3

-

-

2 мА/1 г/м3

Пропан С3Н8

0,01 - 2 об. доля, %

0,2% об. доля, %

0,4% об. доля, %

10 мА/1 % об.

Сероводород H2S

0,1 - 32 мг/м3

3 мг/м3

10 мг/м3

0,5 мА/1 мг/м3

Серы диоксид SO2

0,1 - 32 мг/м3

10 мг/м3

30 мг/м3

0,5 мА/1 мг/м3

Серы диоксид SO2

1 - 320 мг/м3

-

-

0,05 мА/1 мг/м3

Углеводороды C2-С10

0 – 2 об. доля, %

0,2% об. доля, %

0,4 об. доля, %

8 мА/1 об. доля, %

Углерода диоксид CO2

0,01 - 5% об. доля, %

0,5% об. доля, %

2,5% об. доля, %

3,2 мА/1 об. доля, %

Углерода диоксид CO2

0,1 - 100% об. доля, %

-

-

0,16 мА/1 об. доля, %

Углерода оксид СО

0,1 - 320 мг/м3

20 мг/м3

100 мг/м3

0,05 мА/1 мг/м3

Формальдегид СН2О

0,1 - 10 мг/м3

0,5 мг/м3

2,5 мг/м3

2 мА/1 мг/м3

Хлор Cl2

0,1 - 32 мг/м3

1 мг/м3

5 мг/м3

0,5 мА/1 мг/м3

Этанол С2Н5ОН

-

-

0,5 мА/1 мг/м3

Этанол С2Н5ОН

0,01 – 8 г/м3

1 г/м3

 5 г/м3

2 мА/1 г/м3

Этанол С2Н5ОН

0 – 1,6 об. доля, %

0,3% об. доля, %

0,6 об. доля, %

10 мА/1 об. доля, %

Характеристика

Значение

Материал корпуса

пластик

Цифровая индикация

4-х сегментный  индикатор

Сигнализация звуковая, световая

есть

Напряжение питания от источника постоянного тока, В

24 В ± 10 %

Количество каналов

8

Входящий сигнал

 -токовый

4-20 мА

Выходной сигнал

 -токовый

4-20 мА

 - цифровой

RS-485

 -Три выходных управляющих сигнала: Порог 1, Порог 2,   Неисправность

не более 100 мА (с возможностью подключения выносных силовых реле)

Максимальное количество подключаемых выносных реле

17 (по два реле на каждый канал + одно реле информации об ошибках)

Условия эксплуатации:

 - рабочий диапазон температуры

 от –30 до +50 °С

 -рабочий диапазон относительной влажности

30 - 95 % без конденсации

 -рабочий диапазон атмосферного давления

от 84 до 120 кПа

Срок службы Пульта контроля А-8М, лет, не более

10

Потребляемая мощность, Вт

1,5

Степень защиты оболочки

 IP65

Уровень взрывозащиты

 1ExdibIIВT4+Н2 Х

Гарантийный срок эксплуатации, мес.

12

Масса Пульта контроля А-8М, не более, г

300

Габаритные размеры, мм

159х90х60

Пульт контроля системы концентрации газов "А-4М"

34 440 руб. с НДС

Аксессуары:

Источник питания на DIN-рейку 35мм (15Вт 24В)

 2 640 руб. с НДС

Источник питания на DIN-рейку 35мм (30Вт 24В)

3 480 руб. с НДС

Ограничитель ОП-101 (Uo 24В, Io 100мА)

2 760 руб. с НДС

Выносной блок реле (на DIN-рейку)

2 760 руб. с НДС

Шкаф настенный Legrand (18 модулей)

8 736 руб. с НДС

Шкаф настенный Legrand (36 модулей)

12 168 руб. с НДС

Кабель МКШ, метр погонный

156 руб. с НДС
