Газоанализатор стационарный серии ИГС-98 исполнение 025

Газоанализатор стационарный серии ИГС-98 исполнение 025

63 840 ₽

шт

Код 12777
Бренд НПО Поиск (НПП Дельта)

Все газоанализаторы

Страница бренда НПО Поиск (НПП Дельта)

Газоанализатор ИГС-98 модификация «Д» исполнение 025 предназначен для измерения токсичных, горючих и опасных газов.

Область применения - взрывоопасные зоны классов 1 или 2 по ГОСТ IEC 60079-10-1-2011 согласно маркировке взрывозащиты электрооборудования, ГОСТ IEC 60079-14-2011 и других нормативных документов, регламентирующих применение электрооборудования в потенциально взрывоопасных средах.

Внесен в государственный реестр СИ ФГИС АРШИН
Первичная поверка включена в стоимость прибора
Гарантия от завода-производителя
Наличие сертификатов, соответствие ГОСТ и ТУ
Доставка транспортными компаниями во все регионы России.

Основные метрологические характеристики стационарного моногазового газоанализатора исполнение 025:

Измеряемый газ	Диапазон	Порог 1 (устанавливается в контроллере)	Порог 2 (устанавливается в контроллере)	Пределы допускаемой основной погрешности, %
Диоксид азота NO2	от 0,01 до 10 мг/м3 от 0,1 до 32 мг/м3	- 2 мг/м3	- 10 мг/м3	25% 15%
Оксид азота NO	от 0,01 до 5 мг/м3 от 0,1 до 32 мг/м3	- 5 мг/м3	- 15 мг/м3	25% 15%
Аммиак NH3	от 0,01 до 10 мг/м3 от 0,1 до 200 мг/м3 от 1 до 1600 мг/м3	20 мг/м3	60 мг/м3	25% 15% 15%
Водород H2	от 0,01 до 4 об. доля, %	0,4% об.	0,8% об.	15%
Хлористый водород HCl	от 0,1 до 32 мг/м3	5 мг/м3	15 мг/м3	15%
Гелий He	от 1 до 100 об. доля, %	-	-	25%
Кислород O2	от 0,01 до 1,6 об. доля, % от 0,1 до 32 об. доля, % от 1 до 100 об. доля, %	18% об.	23% об.	15% 2,5% 5%
Метан CH4	от 0,01 до 3,2 об. доля, % от 0,01 до 5 об. доля, %	0,5% об.	1% об.	15% 10%
Метанол CH3OH	от 0,1 до 32 мг/м3 от 0,01 до 8 г/м3 от 0,01 до 1,6 об. доля, %	5 мг/м3	15 мг/м3	25% 15% 15%
Пропан С3Н8	от 0,01 до 2 об. доля, % от 0,1 до 100 об. доля, %	0,2% об.	0,4% об.	15% 15%
Сероводород H2S	от 0,01 до 4 мг/м3 от 0,1 до 32 мг/м3	- 3 мг/м3	- 10 мг/м3	25% 15%
Диоксид серы SO2	от 0,01 до 4 мг/м3 от 0,1 до 32 мг/м3	- 10 мг/м3	- 30 мг/м3	25% 15%
Углеводороды C2-С10	от 50 до 3200 мг/м3 от 0,01 до 2 об. доля, %	300 мг/м3 0.2% об.	900 мг/м3 0.4% об.	35% 15%
Диоксид углерода CO2	от 0,01 до 5 об. доля, % от 0,1 до 100 об. доля, %	0,5% об. -	2,5% об. -	15% 15%
Оксид углерода СО	от 0,01 до 32 мг/м3 от 0,1 до 320 мг/м3	- 20 мг/м3	- 100 мг/м3	15% 15%
Формальдегид СН2О	от 0,1 до 10 мг/м3	0,5 мг/м3	2,5 мг/м3	25%
Хлор Cl2	от 0,01 до 4 мг/м3 от 0,1 до 32 мг/м3	- 1 мг/м3	- 5 мг/м3	25% 15%
Этанол С2Н5ОН	от 0,1 до 32 мг/м3 от 0,01 до 8 г/м3 от 0,01 до 1,6 об. доля, %	- 1 г/м3 0,3 об. доля, %	- 5 г/м3 0,6 об. доля, %	25% 15% 15%

Основные технические характеристики стационарного моногазового газоанализатора исполнение 025:

Характеристика	Значение
Материал корпуса	измерительная головка- нержавеющая сталь, коммутационная часть- алюминиевый сплав
Тип сенсора	термокаталитический ,оптический, электрохимический
Цифровая индикация	нет
Сигнализация звуковая, световая	нет
Напряжение питания (от устройства контроля или внешнего источника по- стоянного напряжения)	24 В – Номинальное Рабочее 10,5 – 24,0 В
Выходной сигнал
-токовый	4-20 мА
-цифровой	EIA-485 (Modbus RTU)
-Три выходных управляющих сигнала: Порог 1, Порог 2, Неисправность	нет
Основная относительная погрешность измерения в нормальных условиях (н.у.), %	25
Время срабатывания сигнализации Т (0,9) при нормальных условиях, сек., не более:
- термокаталитического сенсора	45
- оптического сенсора	60
- электрохимического сенсора	45
- электрохимического сенсора кислорода	30
Дополнительная погрешность от изменения:	0,2 δ
- от влажности на каждые 10%, не более	0,2 δ
Условия эксплуатации:
- температура окружающей среды	от –60 до +50 °С
- атмосферное давление	от 84 до 120 кПа
- относительная влажность	от 5 до 95 % без конденсации влаги
Срок службы газоанализатора исполнение 023, лет, не более	10
Средний срок службы сенсоров, лет	3
Потребляемая мощность, Вт	2,5
Степень защиты оболочки	IP65
Уровень взрывозащиты	1Ex d IIC T6 Gb Х (взрывонепроницаемая оболочка)
Гарантийный срок эксплуатации, мес.	12
Межповерочный интервал, мес.	12
Масса газоанализатора исполнение 023, не более, г	1400
Габаритные размеры, мм	205х160х83

Цены на стационарные газоанализаторы исполнение 025 серии ИГС-98 и аксессуары (с марта 2025 года):

Газоанализатор ИГС-98, модификация Агат-Д, исполнение 025 (от 0,1 до 32 мг/м3)	Диоксид азота NO2	77 460 руб. с НДС
Газоанализатор ИГС-98, модификация Агат-Д, исполнение 025 (от 1 до 320 мг/м3)	Диоксид азота NO2	87 540 руб. с НДС
Газоанализатор ИГС-98, модификация Астра-Д, исполнение 025 (от 0,1 до 200 мг/м3)	Аммиак NH3	79 320 руб. с НДС
Газоанализатор ИГС-98, модификация Астра-Д, исполнение 025 (от 1 до 1600 мг/м3)	Аммиак NH3	по запросу
Газоанализатор ИГС-98, модификация Бином-Д, исполнение 025 (от 0,01 до 2 об. доля, %), оптический сенсор	Углеводороды С2-С10	97 020 руб. с НДС
Газоанализатор ИГС-98, модификация Бином-Д, исполнение 025 (от 0,01 до 2 об. доля, %), т/к сенсор	Углеводороды С2-С10	74 820 руб. с НДС
Газоанализатор ИГС-98, модификация Бином-Д, исполнение 025 (от 50 до 3200 мг/м3)	Углеводороды С2-С10	74 820 руб. с НДС
Газоанализатор ИГС-98, модификация Бином-Д, исполнение 025 (от 50 до 3200 мг/м3), ФИД	Углеводороды С2-С10	по запросу
Газоанализатор ИГС-98, модификация Бриз-Д, исполнение 025 (от 0,01 до 1,6 об. доля, %)	Этанол C2H5OH	92 640 руб. с НДС
Газоанализатор ИГС-98, модификация Бриз-Д, исполнение 025 (от 0,01 до 8 г/м3)	Этанол C2H5OH	72 180 руб. с НДС
Газоанализатор ИГС-98, модификация Бриз-Д, исполнение 025 (от 0,1 до 32 мг/м3)	Этанол C2H5OH	83 820 руб. с НДС
Газоанализатор ИГС-98, модификация Верба-Д, исполнение 025 (от 0,01 до 4 об. доля, %)	Водород H2	79 320 руб. с НДС
Газоанализатор ИГС-98, модификация Верба-Д, исполнение 025 (от 0,01 до 4 об. доля, %) т/к сенсор	Водород H2	72 060 руб. с НДС
Газоанализатор ИГС-98, модификация Гелиос-Д, исполнение 025 (от 1 до 100 об. доля, %)	Гелий He	98 580 руб. с НДС
Газоанализатор ИГС-98, модификация Дукат-Д, исполнение 025 (от 0,01 до 5 об. доля, %), оптический сенсор	Диоксид углерода CO2	92 640 руб. с НДС
Газоанализатор ИГС-98, модификация Дукат-Д, исполнение 025 (от 0,1 до 100 об. доля, %), оптический сенсор	Диоксид углерода CO2	по запросу
Газоанализатор ИГС-98, модификация Клевер-Д, исполнение 025 (от 0,01 до 1,6 об. доля, %)	Кислород О2	73 920 руб. с НДС
Газоанализатор ИГС-98, модификация Клевер-Д, исполнение 025 (от 0,1 до 32 об. доля, %)	Кислород О2	70 200 руб. с НДС
Газоанализатор ИГС-98, модификация Мак-Д, исполнение 025 (от 0,01 до 32 мг/м3)	Оксид углерода СО	84 720 руб. с НДС
Газоанализатор ИГС-98, модификация Мак-Д, исполнение 025 (от 0,1 до 320 мг/м3)	Оксид углерода СО	71 280 руб. с НДС
Газоанализатор ИГС-98, модификация Мак-Д, исполнение 025 (от 0,001 до 3,2 г/м3)	Оксид углерода СО	75 780 руб. с НДС
Газоанализатор ИГС-98, модификация Мальва-Д, исполнение 025 (от 0,01 до 3,0 об. доля, %)	Метанол CH3OH	87 540 руб. с НДС
Газоанализатор ИГС-98, модификация Мальва-Д, исполнение 025 (от 0,01 до 8 г/м3)	Метанол CH3OH	71 940 руб. с НДС
Газоанализатор ИГС-98, модификация Мальва-Д, исполнение 025 (от 0,1 до 32 мг/м3)	Метанол CH3OH	79 320 руб. с НДС
Газоанализатор ИГС-98, модификация Марш-Д, исполнение 025 (от 0,001 до 1 об. доля, %)	Метан CH4	76 320 руб. с НДС
Газоанализатор ИГС-98, модификация Марш-Д, исполнение 025 (от 0,01 до 3,2 об. доля, %)	Метан CH4	70 200 руб. с НДС
Газоанализатор ИГС-98, модификация Марш-Д, исполнение 025 (от 0,01 до 5 об. доля, %)	Метан CH4	92 640 руб. с НДС
Газоанализатор ИГС-98, модификация Марш-Д, исполнение 025 (от 1 до 100 об. доля, %)	Метан CH4	по запросу
Газоанализатор ИГС-98, модификация Пион-Д, исполнение 025 (от 0,01 до 2 об. доля, %), оптический сенсор	Пропан C3H8	91 860 руб. с НДС
Газоанализатор ИГС-98, модификация Пион-Д, исполнение 025 (от 0,01 до 2 об. доля, %), т/к сенсор	Пропан C3H8	70 200 руб. с НДС
Газоанализатор ИГС-98, модификация Пион-Д, исполнение 025 (от 0,1 до 100 об. доля, %), оптический сенсор	Пропан C3H8	98 220 руб. с НДС
Газоанализатор ИГС-98, модификация Сапфир-Д, исполнение 025 (от 0,1 до 32 мг/м3)	Диоксид серы SO2	71 280 руб. с НДС
Газоанализатор ИГС-98, модификация Сапфир-Д, исполнение 025 (от 1 до 320 мг/м3)	Диоксид серы SO2	75 780 руб. с НДС
Газоанализатор ИГС-98, модификация Сирень-Д, исполнение 025 (от 0,1 до 32 мг/м3)	Сероводород H2S	75 660 руб. с НДС
Газоанализатор ИГС-98, модификация Сирень-Д, исполнение 025 (от 1 до 200 мг/м3)	Сероводород H2S	75 660 руб. с НДС
Газоанализатор ИГС-98, модификация Флора-Д, исполнение 025 (от 0,1 до 10 мг/м3)	Формальдегид H2CO	79 320 руб. с НДС
Газоанализатор ИГС-98, модификация Хвощ-Д, исполнение 025 (от 0,1 до 32 мг/м3)	Хлористый водород HCl	86 680 руб. с НДС
Газоанализатор ИГС-98, модификация Хвощ-Д, исполнение 025 (от 1 до 320 мг/м3)	Хлористый водород HCl	85 260 руб. с НДС
Газоанализатор ИГС-98, модификация Хмель-Д, исполнение 025 (от 0,1 до 32 мг/м3)	Хлор Cl2	82 080 руб. с НДС
Аксессуары:
Адаптер питания AC-DC в розетку (6Вт 24В)/(Д, СВ, А-1)		1 980 руб. с НДС
Источник питания на DIN-рейку 35мм (15Вт 24В)		2 640 руб. с НДС
Источник питания на DIN-рейку 35мм (30Вт 24В)		3 960 руб. с НДС
Выносной блок реле (на DIN-рейку)		3 000 руб. с НДС
Ограничитель ОП-100 (Uo 24В, Io 100мА)		3 180 руб. с НДС
Шкаф настенный (4 модуля)		3 960 руб. с НДС
Шкаф настенный (18 модулей)		10 020 руб. с НДС
Шкаф настенный (36 модулей)		13 980 руб. с НДС
Кабель монтажный МКШ 3х0,35		186 руб. с НДС
Кабель витая пара UUTP4-C5E		168 руб. с НДС
Насадка для поверки (калибровочная) НГ-105 (СВ исп. 023; Д исп. 025; Комета-М исп. 008)		3 060 руб. с НДС

Скачать бланк заказа на системы контроля загазованности

Скачать бланк заказа

Комплект поставки газоанализатора исполнение 025:

- газоанализатор стационарный исполнение 025;
- паспорт;
- свидетельство о первичной поверке;
- руководство по эксплуатации;
- упаковка.

Дополнительное оборудование и аксессуары к газоанализатору стационарному исполнение 025:

- блок питания 0,25А 24В (адаптер в розетку 220/24 В)
- блок питания 0,6А 24В (адаптер на DIN-рейку 220/24 В)
- блок питания 1,5А 24В (адаптер на DIN-рейку 220/24 В)
- барьер искрозащитный
- выносной блок реле (на DIN-рейку)
- насадка-адаптер (для поверки)
- кабель МКШ, метр пог.
- корпус для монтажа (до 4 модулей)- для монтажа аксессуаров к газоанализатору
- корпус для монтажа (до 18 модулей)
- корпус для монтажа (до 36 модулей)

Документация по газоанализатору ИГС-98 исполнение 025:

-Руководство по эксплуатации стационарного газоанализатора ИГС-98 исполнение 025

-Методика поверки

-Описание типа (приложение к Свидетельству об утверждении типа средства измерения)

-Сертификат ТР ТС 012/2011 до 2028 года

Декларация ТР ТС 020/2011 Электромагнитная совместимость

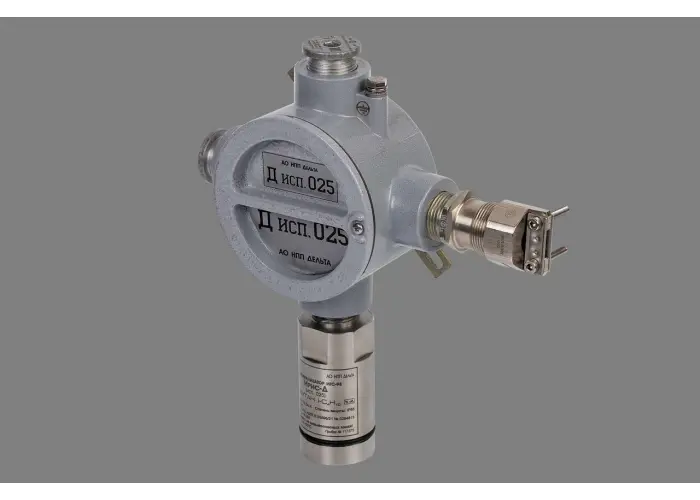

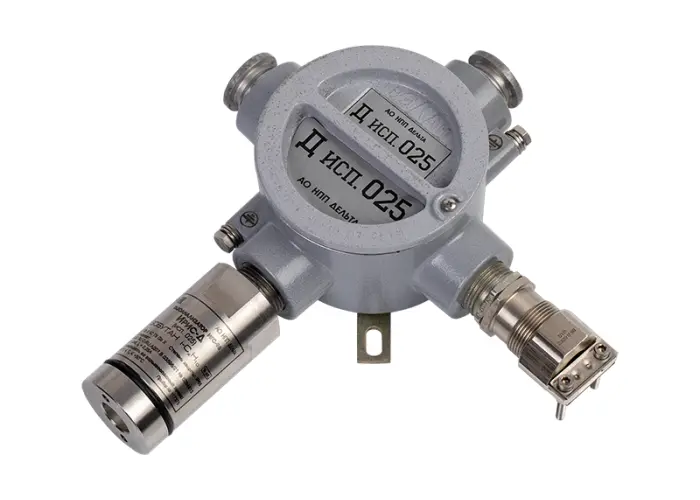

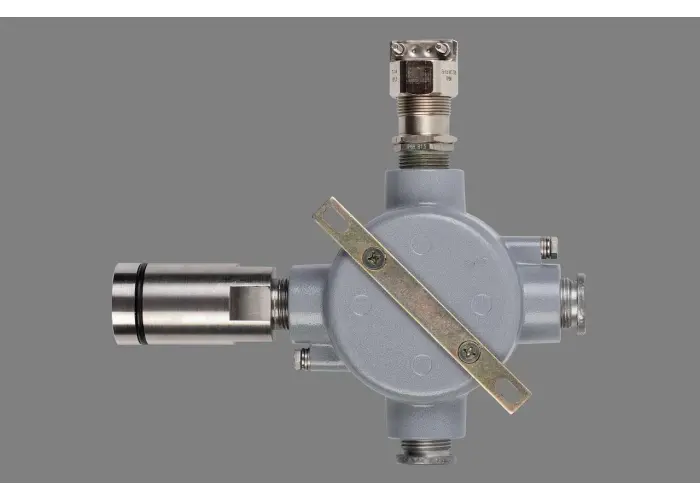

Конструктивно прибор выполнен в сборном корпусе из коммутационной части, выполненной из литого алюминия, и измерительной головки – нержавеющая сталь. На корпусе прибора имеются герметичные вводы для кабеля электропитания и выходных сигналов, фланцы с отверстиями для крепления. В корпусе прибора размещены печатные платы. В измерительной головке установлен измери-тельный модуль, содержащий газочувствительный сенсор, плату нормализатора сигнала и управляющую плату. В коммутационной части прибора устанавливается плата коммутации.

Сенсор преобразует концентрацию контролируемого газа в электрический сигнал, плата нормализатора сигнала унифицирует сигналы от различных сенсоров к общему виду, управляющая плата оцифровывает полученный сигнал и передает полученное значение на внешнее устройство в виде аналогового токового сигнала 4-20 мА и по цифровому последовательному интерфейсу EIA-485 протокол MODBUS RTU. Коэффициенты перевода величины выходного тока в концен-трацию даны в паспорте на конкретный прибор.

Соединение с источником питания и внешними устройствами производится через кабельные вводы и клеммные колодки, расположенные на плате прибора коммутационной части.

Газоанализатор может использоваться в составе измерительных систем контроля А-4М, А-8М и с пультом А1 (подключение по токовому сигналу 4-20 мА), с любым программируемым логическим контроллером по интерфейсу EIA/TIA-485 (например, ПЛК110). В качестве регистратора данных возможно использо-вание модуля сбора данных МСД-200. Также возможно подключение к контроллерам сторонних производителей.
