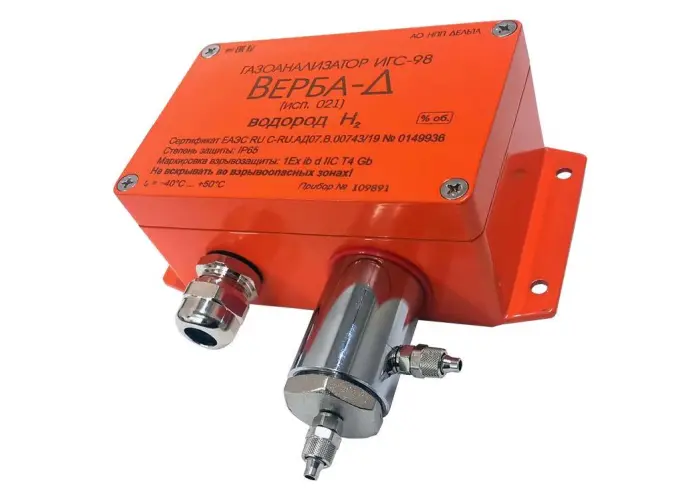

Газоанализатор стационарный серии ИГС-98 исполнение 021
- Код 12776
- Бренд НПО Поиск (НПП Дельта)
-
Страна
Россия
Предназначен для измерениий в газовых смесях. Для принудительной подачи газовой смеси на измерительном модуле есть входной и выходной фитинги.
Конструктивно газоанализатор исполнение 021 серии ИГС-98 выполнен в оранжевом корпусе из алюминия. На корпусе имеются фланцы для крепления на стену. Питание осуществляется от внешнего источника. Номинальное напряжение питания сигнализатора газа 24 вольта. Токовый выход 4-20 мА.
- Внесен в государственный реестр СИ ФГИС АРШИН
- Первичная поверка включена в стоимость прибора
- Гарантия от завода-производителя
- Наличие сертификатов, соответствие ГОСТ и ТУ
- Доставка транспортными компаниями во все регионы России.
Основные метрологические характеристики стационарного газоанализатора исполнение 021:
|
Измеряемый газ |
Диапазон |
Порог 1 (устанавливается в контроллере) |
Порог 2 (устанавливается в контроллере) |
Пределы допускаемой основной погрешности, % |
|
Диоксид азота NO2 |
от 0,1 до 32 мг/м3 |
2 мг/м3 |
10 мг/м3 |
15% |
|
Оксид азота NO |
от 0.1 до 32 мг/м3 |
5 мг/м3 |
15 мг/м3 |
15% |
|
Аммиак NH3 |
от 0,1 до 200 мг/м3 от 1 до 1600 мг/м3 |
20 мг/м3 - |
60 мг/м3 - |
15% 15% |
|
Водород H2 |
от 0,01 до 4 об. доля, % |
0,4% об. |
0,8% об. |
15% |
|
Хлористый водород HCl |
от 0,1 до 32 мг/м3 |
5 мг/м3 |
15 мг/м3 |
15% |
|
Гелий He |
от 1 до 100 об. доля, % |
- |
- |
25% |
|
Кислород O2 |
от 0,01 до 1,6 об. доля, % от 0,1 до 32 об. доля, % |
- 18% об. |
- 23% об. |
15% 2,5% |
|
Метан CH4 |
от 0,01 до 3,2 об. доля, % от 0,01 до 5 об. доля, % от 1 до 100% об. доля, % |
0,5% об.
0,5% об.
- |
1% об.
1% об.
- |
15%
10%
10% |
|
Метанол CH3OH |
от 0,1 до 32 мг/м3 от 0,01 до 8 г/м3 от 0,01 до 1,6 об. доля, % |
5 мг/м3 |
15 мг/м3 |
25% 15% 15% |
|
Пропан С3Н8 |
от 0,01 до 2 об. доля, % от 0,1 до 100 об. доля, % |
0,2% об. |
0,4% об. |
15% 15% |
|
Сероводород H2S |
от 0,1 до 32 мг/м3 |
3 мг/м3 |
10 мг/м3 |
15% |
|
Диоксид серы SO2 |
от 0,1 до 32 мг/м3 |
10 мг/м3 |
30 мг/м3 |
15% |
|
Углеводороды C2-С10 |
от 50 до 3200 мг/м3 от 0,01 до 2 об. доля, % |
300 мг/м3
0.2% об. |
900 мг/м3
0.4% об. |
35%
15% |
|
Диоксид углерода CO2 |
от 0,01 до 5 об. доля, % от 0,1 до 100 об. доля, % |
0,5% об.
- |
2,5% об.
- |
15%
15% |
|
Оксид углерода СО |
от 0,01 до 32 мг/м3 от 0,1 до 320 мг/м3 |
20 мг/м3
20 мг/м3 |
-
100 мг/м3 |
15%
15% |
|
Формальдегид СН2О |
от 0,1 до 10 мг/м3 |
0,5 мг/м3 |
2,5 мг/м3 |
25% |
|
Хлор Cl2 |
от 0,1 до 32 мг/м3 |
1 мг/м3 |
5 мг/м3 |
15% |
|
Этанол С2Н5ОН |
от 0,1 до 32 мг/м3 от 0,01 до 8 г/м3 от 0,01 до 1,6 об. доля, % |
-
1 г/м3 0,3 об. доля, % |
-
5 г/м3 0,6 об. доля, % |
25%
15% 15% |
Основные технические характеристики стационарного газоанализатора исполнение 021:
|
Характеристика |
Значение |
|
Материал корпуса |
алюминиевый сплав |
|
Тип сенсора |
термокаталитический ,оптический, электрохимический |
|
Цифровая индикация |
отсутствует |
|
Сигнализация звуковая, световая |
нет |
|
Напряжение питания от источника постоянного тока, В |
24 В – Номинальное Рабочее 10,5 – 24 В |
|
Выходной сигнал |
|
|
- токовый |
4-20 мА |
|
- цифровой |
нет |
|
Основная относительная погрешность измерения в нормальных условиях (н.у.), % |
25 |
|
Время срабатывания сигнализации Т (0,9) при нормальных условиях, сек., не более: |
|
|
- термокаталитического сенсора |
45 |
|
- оптического сенсора |
60 |
|
- электрохимического сенсора |
45 |
|
- электрохимического сенсора кислорода |
30 |
|
Дополнительная погрешность от изменения: |
0,2 δ |
|
- от влажности на каждые 10%, не более |
0,2 δ |
|
Условия эксплуатации: |
|
|
- температура окружающей среды для датчиков с ТК и ОП сенсором |
от –40 до +50 °С |
|
- температура окружающей среды для датчиков с ЭХ сенсором |
от –30 до +50 °С |
|
- атмосферное давление |
от 84 до 120 кПа |
|
- относительная влажность |
от 30 до 95 % |
|
Срок службы газоанализатора исполнение 010, лет, не более |
10 |
|
Сердний срок службы сенсоров, лет |
3 |
|
Потребляемая мощность, Вт |
1,5 |
|
Степень защиты оболочки |
IP65 |
|
Уровень взрывозащиты |
1 Ex ib d IIC T4 Gb |
|
Гарантийный срок эксплуатации, мес. |
12 |
|
Межповерочный интервал, мес. |
12 |
|
Масса газоанализатора исполнение 010, не более, г |
800 |
|
Габаритные размеры, мм |
156х127х57 |
Скачать бланк заказа на системы контроля загазованности
Цены на стационарные газоанализаторы исполнение 021 серии ИГС-98 и аксессуары (с марта 2025 года):
|
Газоанализатор ИГС-98, модификация Агат-Д, исполнение 021 (от 0,1 до 32 мг/м3) |
Диоксид азота NO2 |
43 980 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Агат-Д, исполнение 021 (от 1 до 320 мг/м3) |
Диоксид азота NO2 | 60 180 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Астра-Д, исполнение 021 (от 0,1 до 200 мг/м3) |
Аммиак NH3 |
50 400 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Астра-Д, исполнение 021 (от 1 до 1600 мг/м3) |
Аммиак NH3 |
по запросу |
|
Газоанализатор ИГС-98, модификация Бином-Д, исполнение 021 (от 0,01 до 2 об. доля, %), оптический сенсор |
Углеводороды С2-С10 |
67 200 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Бином-Д, исполнение 021 (от 0,01 до 2 об. доля, %), т/к сенсор |
Углеводороды С2-С10 | 42 360 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Бином-Д, исполнение 021 (от 50 до 3200 мг/м3) |
Углеводороды С2-С10 |
45 420 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Бином-Д, исполнение 021 (от 50 до 3200 мг/м3), ФИД |
Углеводороды С2-С10 | по запросу |
|
Газоанализатор ИГС-98, модификация Бриз-Д, исполнение 021 (от 0,01 до 1,6 об. доля, %) |
Этанол C2H5OH |
67 320 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Бриз-Д, исполнение 021 (от 0,01 до 8 г/м3) |
Этанол C2H5OH |
50 040 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Бриз-Д, исполнение 021 (от 0,1 до 32 мг/м3) |
Этанол C2H5OH |
53 460 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Верба-Д, исполнение 021 (от 0,01 до 4 об. доля, %) |
Водород H2 |
44 340 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Верба-Д, исполнение 021 (от 0,01 до 4 об. доля, %) т/к сенсор |
Водород H2 |
52 320 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Гелиос-Д, исполнение 021 (от 1 до 100 об. доля, %) |
Гелий He |
76 320 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Дукат-Д, исполнение 021 (от 0,01 до 5 об. доля, %), оптический сенсор |
Диоксид углерода CO2 |
67 320 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Дукат-Д, исполнение 021 (от 0,1 до 100 об. доля, %), оптический сенсор |
Диоксид углерода CO2 |
98 040 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Клевер-Д, исполнение 021 (от 0,01 до 1,6 об. доля, %) |
Кислород О2 |
48 840 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Клевер-Д, исполнение 021 (от 0,1 до 32 об. доля, %) |
Кислород О2 |
43 440 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Клевер-Д, исполнение 021 (от 1 до 100 об. доля, %) |
Кислород О2 |
55 440 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Мак-Д, исполнение 021 (от 0,01 до 32 мг/м3) |
Оксид углерода СО |
46 440 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Мак-Д, исполнение 021 (от 0,1 до 320 мг/м3) |
Оксид углерода СО |
42 360 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Мак-Д, исполнение 021 (от 0,001 до 3,2 г/м3) |
Оксид углерода СО | 49 740 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Мальва-Д, исполнение 021 (от 0,01 до 3,0 об. доля, %) |
Метанол CH3OH |
67 320 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Мальва-Д, исполнение 021 (от 0,01 до 8 г/м3) |
Метанол CH3OH |
49 740 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Мальва-Д, исполнение 021 (от 0,1 до 32 мг/м3) |
Метанол CH3OH |
53 460 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Марш-Д, исполнение 021 (от 0,001 до 1 об. доля, %) |
Метан CH4 | 50 040 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Марш-Д, исполнение 021 (от 0,01 до 3,2 об. доля, %) |
Метан CH4 |
42 360 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Марш-Д, исполнение 021 (от 0,01 до 5 об. доля, %) |
Метан CH4 |
67 320 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Марш-Д, исполнение 021 (от 1 до 100 об. доля, %) |
Метан CH4 |
по запросу |
|
Газоанализатор ИГС-98, модификация Пион-Д, исполнение 021 (от 0,01 до 2 об. доля, %), оптический сенсор |
Пропан C3H8 |
67 320 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Пион-Д, исполнение 021 (от 0,01 до 2 об. доля, %), т/к сенсор |
Пропан C3H8 |
42 360 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Пион-Д, исполнение 021 (от 0,1 до 100 об. доля, %), оптический сенсор |
Пропан C3H8 |
71 740 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Сапфир-Д, исполнение 021 (от 0,1 до 32 мг/м3) |
Диоксид серы SO2 |
43 440 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Сапфир-Д, исполнение 021 (от 1 до 320 мг/м3) |
Диоксид серы SO2 | 49 740 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Сирень-Д, исполнение 021 (от 0,1 до 32 мг/м3) |
Сероводород H2S |
46 440 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Сирень-Д, исполнение 021 (от 1 до 200 мг/м3) |
Сероводород H2S |
49 380 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Флора-Д, исполнение 021 (от 0,1 до 10 мг/м3) |
Формальдегид H2CO |
49 380 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Хвощ-Д, исполнение 021 (от 0,1 до 32 мг/м3) |
Хлористый водород HCl |
53 460 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Хвощ-Д, исполнение 021 (от 0,1 до 320 мг/м3) |
Хлористый водород HCl | 58 860 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Хмель-Д, исполнение 021 (от 0,1 до 32 мг/м3) |
Хлор Cl2 |
53 460 руб. с НДС |
|
Аксессуары: |
||
|
Адаптер питания AC-DC в розетку (6Вт 24В)/(Д, СВ, А-1) |
1 980 руб. с НДС |
|
|
Источник питания на DIN-рейку 35мм (15Вт 24В) |
2 640 руб. с НДС |
|
|
Источник питания на DIN-рейку 35мм (30Вт 24В) |
3 960 руб. с НДС |
|
|
Выносной блок реле (на DIN-рейку) |
3 000 руб. с НДС |
|
|
Ограничитель ОП-100 (Uo 24В, Io 100мА) |
3 180 руб. с НДС |
|
|
Шкаф настенный (4 модуля) |
3 960 руб. с НДС |
|
|
Шкаф настенный (18 модулей) |
10 020 руб. с НДС |
|
|
Шкаф настенный (36 модулей) |
13 980 руб. с НДС |
|
|
Кабель МКШ ,метр погонный |
186 руб. с НДС |
Скачать бланк заказа на системы контроля загазованности
Комплект поставки газоанализатора исполнение 021:
- газоанализатор стационарный исполнение 021;
- паспорт;
- свидетельство о первичной поверке;
- руководство по эксплуатации;
- упаковка.
Дополнительное оборудование и аксессуары к газоанализатору стационарному исполнение 021:
- блок питания 0,25А 24В (адаптер в розетку 220/24 В)
- блок питания 0,6А 24В (адаптер на DIN-рейку 220/24 В)
- блок питания 1,5А 24В (адаптер на DIN-рейку 220/24 В)
- барьер искрозащитный
- выносной блок реле (на DIN-рейку)
- насадка-адаптер (для поверки)
- кабель МКШ, метр пог.
- корпус для монтажа (до 4 модулей)- для монтажа аксессуаров к газоанализатору
- корпус для монтажа (до 18 модулей)
- корпус для монтажа (до 36 модулей)
Скачать бланк заказа на системы контроля загазованности
Документация по газоанализатору ИГС-98 исполнение 021:
-Руководство по эксплуатации стационарного газоанализатора ИГС-98 исполнение 021
-Описание типа (приложение к Свидетельству об утверждении типа средства измерения)
-Сертификат ТР ТС 012/2011 до 2028 года
Декларация ТР ТС 020/2011 Электромагнитная совместимость
Скачать бланк заказа на системы контроля загазованности
Газоанализаторы исполнение 021 серии ИГС-98 имеют токовый выход в стандарте 4 - 20 мА. Маркировка взрывозащиты 1 Ex ib d IIC T4 Gb. Датчики, предназначенные для измерения концентраций следующих газов: метан, пропан, пары углеводородов, метанол, спирт, формальдегид, угарный газ, углекислый газ, хлор, водород, сероводород, хлороводород, аммиак, оксид азота, диоксид азота, кислород, диоксид серы, гелий.
Рекомендуется использовать в составе измерительных комплектов с системами автоматического контроля загазованности А-8М или А-4М и в комплекте с одноканальными пультами А-1 исполнение 012. Возможно также использование с контроллерами сторонних производителей, которые могут принимать унифицированный токовый сигнал 4-20 мА.
Рекомендации по монтажу и эксплуатации:
Детекторы газа устанавливаются в произвольном положении,с учетом возможности последующего обслуживания, в местах наиболее вероятного появления контролируемых газов и крепятся к стене или другой плоской поверхности винтами или шурупами. Приборы соединяются с внешним контроллером или другой системой автоматики с помощью кабеля любого типа сечением проводов 0,2-2,5 мм2, позволяющего закрепление в клеммных колодках и проход через гермоввод прибора. Соединение должно производиться в строгом соответствии с маркировкой. Для подсоединения кабеля к прибору необходимо снять крышку корпуса, отвернув 4 винта, пропустить конец кабеля с зачищенными проводами через кабельный ввод и закрепить провода в клеммной колодке на плате прибора. Прокладку кабеля следует вести по возможности на удалении от сетевых проводов и силовых кабелей.
Скачать бланк заказа на системы контроля загазованности
