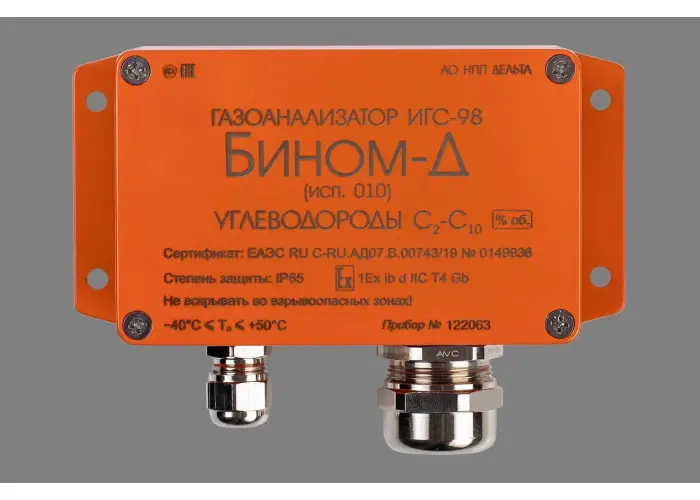

Газоанализатор стационарный серии ИГС-98 исполнение 010

Конструктивно газоанализатор исполнение 010 серии ИГС-98 выполнен в оранжевом корпусе из алюминия. На корпусе имеются фланцы для крепления на стену. Питание осуществляется от внешнего источника. Номинальное напряжение питания сигнализатора газа 24 вольта. Токовый выход 4-20 мА

Основные метрологические характеристики стационарного газоанализатора исполнение 010:

Измеряемый газ	Диапазон	Порог 1 (устанавливается в контроллере)	Порог 2 (устанавливается в контроллере)	Пределы допускаемой основной погрешности, %
Азота диоксид NO2	от 0,1 до 32 мг/м3	2 мг/м3	10 мг/м3	15%
Азота оксид NO	от 0.1 до 32 мг/м3	5 мг/м3	15 мг/м3	15%
Аммиак NH3	от 0,1 до 200 мг/м3 от 1 до 1600 мг/м3	20 мг/м3 -	60 мг/м3 -	15% 15%
Водород H2	от 0,01 до 4 об. доля, %	0,4% об.	0,8% об.	15%
Водород хлористый	от 0,1 до 32 мг/м3	5 мг/м3	15 мг/м3	15%
Гелий He	от 1 до 100 об. доля, %	-	-	25%
Кислород O2	от 0,01 до 1,6 об. доля, % от 0,1 до 32 об. доля, % от 1 до 100 об. доля, %	- 18% об. -	- 23% об. -	15% 2,5% 5%
Метан CH4	от 0,01 до 3,2 об. доля, % от 0,01 до 5 об. доля, % от 1 до 100% об. доля, %	0,5% об. 0,5% об. -	1% об. 1% об. -	15% 10% 10%
Метанол CH3OH	от 0,1 до 32 мг/м3 от 0,01 до 8 г/м3 от 0,01 до 1,6 об. доля, %	5 мг/м3	15 мг/м3	25% 15% 15%
Пропан С3Н8	от 0,01 до 2 об. доля, % от 0,1 до 100 об. доля, %	0,2% об.	0,4% об.	15% 15%
Сероводород H2S	от 0,1 до 32 мг/м3	3 мг/м3	10 мг/м3	15%
Серы диоксид SO2	от 0,1 до 32 мг/м3	10 мг/м3	30 мг/м3	15%
Углеводороды CxHy (C2-H10)	от 50 до 3200 мг/м3 от 0,01 до 2 об. доля, %	300 мг/м3 0.2% об.	900 мг/м3 0.4% об.	35% 15%
Углерода диоксид CO2	от 0,01 до 5 об. доля, % от 0,1 до 100 об. доля, %	0,5% об. -	2,5% об. -	15% 15%
Углерода оксид СО	от 0,01 до 32 мг/м3 от 0,1 до 320 мг/м3	20 мг/м3 20 мг/м3	- 100 мг/м3	15% 15%
Формальдегид СН2О	от 0,1 до 10 мг/м3	0,5 мг/м3	2,5 мг/м3	25%
Хлор Cl2	от 0,1 до 32 мг/м3	1 мг/м3	5 мг/м3	15%
Этанол С2Н5ОН	от 0,1 до 32 мг/м3 от 0,01 до 8 г/м3 от 0,01 до 1,6 об. доля, %	- 1 г/м3 0,3 об. доля, %	- 5 г/м3 0,6 об. доля, %	25% 15% 15%

Основные технические характеристики стационарного газоанализатора исполнение 010:

Характеристика	Значение
Материал корпуса	алюминиевый сплав
Тип сенсора	термокаталитический ,оптический, электрохимический
Цифровая индикация	отсутствует
Сигнализация звуковая, световая	нет
Напряжение питания от источника постоянного тока, В	24 В – Номинальное Рабочее 10,5 – 24 В
Выходной сигнал
- токовый	4-20 мА
- цифровой	нет
Основная относительная погрешность измерения в нормальных условиях (н.у.), %	25
Время срабатывания сигнализации Т (0,9) при нормальных условиях, сек., не более:
- термокаталитического сенсора	45
- оптического сенсора	60
- электрохимического сенсора	45
- электрохимического сенсора кислорода	30
Дополнительная погрешность от изменения:	0,2 δ
- от влажности на каждые 10%, не более	0,2 δ
Условия эксплуатации:
- температура окружающей среды для датчиков с ТК и ОП сенсором	от –40 до +50 °С
- температура окружающей среды для датчиков с ЭХ сенсором	от –30 до +50 °С
- атмосферное давление	от 84 до 120 кПа
- относительная влажность	от 30 до 95 %
Срок службы газоанализатора исполнение 010, лет, не более	10
Сердний срок службы сенсоров, лет	3
Потребляемая мощность, Вт	1,5
Степень защиты оболочки	IP65
Уровень взрывозащиты	1 Ex ib d IIC T4 Gb
Гарантийный срок эксплуатации, мес.	12
Межповерочный интервал, мес.	12
Масса газоанализатора исполнение 010, не более, г	650
Габаритные размеры, мм	156х110х57

Скачать бланк заказа на системы контроля загазованности

Цены на стационарные газоанализаторы исполнение 010 серии ИГС-98 и аксессуары (с 15.03.2023 года):

Газоанализатор ИГС-98, модификация Агат-Д, исполнение 010 (от 0,01 до 10 мг/м3)	Азота диоксид NO2	45 120 руб. с НДС
Газоанализатор ИГС-98, модификация Агат-Д, исполнение 010 (от 0,1 до 32 мг/м3)	Азота диоксид NO2	31 080 руб. с НДС
Газоанализатор ИГС-98, модификация Агат-Д, исполнение 010 (от 1 до 320 мг/м3)	Азота диоксид NO2	45 120 руб. с НДС
Газоанализатор ИГС-98, модификация Астра-Д, исполнение 010 (от 0,1 до 200 мг/м3)	Аммиак NH3	36 720 руб. с НДС
Газоанализатор ИГС-98, модификация Астра-Д, исполнение 010 (от 1 до 1600 мг/м3)	Аммиак NH3	39 360 руб. с НДС
Газоанализатор ИГС-98, модификация Бином-Д, исполнение 010 (от 0,01 до 2 об. доля, %), оптический сенсор	Углеводороды СН (С2-С10)	54 120 руб. с НДС
Газоанализатор ИГС-98, модификация Бином-Д, исполнение 010 (от 0,01 до 2 об. доля, %), т/к сенсор	Углеводороды СН (С2-С10)	29 640 руб. с НДС
Газоанализатор ИГС-98, модификация Бином-Д, исполнение 010 (от 50 до 3200 мг/м3)	Углеводороды СН (С2-С10)	32 280 руб. с НДС
Газоанализатор ИГС-98, модификация Бином-Д, исполнение 010 (от 50 до 3200 мг/м3), ФИД	Углеводороды СН (С2-С10)	по запросу
Газоанализатор ИГС-98, модификация Бриз-Д, исполнение 010 (от 0,01 до 1,6 об. доля, %)	Этанол C2H5OH	54 120 руб. с НДС
Газоанализатор ИГС-98, модификация Бриз-Д, исполнение 010 (от 0,01 до 8 г/м3)	Этанол C2H5OH	36 360 руб. с НДС
Газоанализатор ИГС-98, модификация Бриз-Д, исполнение 010 (от 0,1 до 32 мг/м3)	Этанол C2H5OH	39 360 руб. с НДС
Газоанализатор ИГС-98, модификация Верба-Д, исполнение 010 (от 0,01 до 4 об. доля, %)	Водород H2	31 560 руб. с НДС
Газоанализатор ИГС-98, модификация Верба-Д, исполнение 010 (от 0,01 до 4 об. доля, %) т/к сенсор	Водород H2	29 640 руб. с НДС
Газоанализатор ИГС-98, модификация Гелиос-Д, исполнение 010 (от 1 до 100 об. доля, %)	Гелий He	59 160 руб. с НДС
Газоанализатор ИГС-98, модификация Дукат-Д, исполнение 010 (от 0,01 до 5 об. доля, %), оптический сенсор	Углерода диоксид CO2	54 120 руб. с НДС
Газоанализатор ИГС-98, модификация Дукат-Д, исполнение 010 (от 0,1 до 100 об. доля, %), оптический сенсор	Углерода диоксид CO2	54 120 руб. с НДС
Газоанализатор ИГС-98, модификация Клевер-Д, исполнение 010 (от 0,01 до 1,6 об. доля, %)	Кислород О2	35 880 руб. с НДС
Газоанализатор ИГС-98, модификация Клевер-Д, исполнение 010 (от 0,1 до 32 об. доля, %)	Кислород О2	30 600 руб. с НДС
Газоанализатор ИГС-98, модификация Клевер-Д, исполнение 010 (от 1 до 100 об. доля, %)	Кислород О2	35 880 руб. с НДС
Газоанализатор ИГС-98, модификация Мак-Д, исполнение 010 (от 0,01 до 32 мг/м3)	Углерода оксид СО	33 240 руб. с НДС
Газоанализатор ИГС-98, модификация Мак-Д, исполнение 010 (от 0,1 до 320 мг/м3)	Углерода оксид СО	29 640 руб. с НДС
Газоанализатор ИГС-98, модификация Мак-Д, исполнение 010 (от 1 до 3,2 г/м3)	Углерода оксид СО	35 880 руб. с НДС
Газоанализатор ИГС-98, модификация Мальва-Д, исполнение 010 (от 0,01 до 3,0 об. доля, %)	Метанол CH3OH	54 120 руб. с НДС
Газоанализатор ИГС-98, модификация Мальва-Д, исполнение 010 (от 0,01 до 8 г/м3)	Метанол CH3OH	36 000 руб. с НДС
Газоанализатор ИГС-98, модификация Мальва-Д, исполнение 010 (от 0,1 до 32 мг/м3)	Метанол CH3OH	39 360 руб. с НДС
Газоанализатор ИГС-98, модификация Марш-Д, исполнение 010 (от 0,001 до 1 об. доля, %)	Метан CH4	36 360 руб. с НДС
Газоанализатор ИГС-98, модификация Марш-Д, исполнение 010 (от 0,01 до 3,2 об. доля, %)	Метан CH4	29 640 руб. с НДС
Газоанализатор ИГС-98, модификация Марш-Д, исполнение 010 (от 0,01 до 5 об. доля, %)	Метан CH4	54 120 руб. с НДС
Газоанализатор ИГС-98, модификация Марш-Д, исполнение 010 (от 1 до 100 об. доля, %)	Метан CH4	54 120 руб. с НДС
Газоанализатор ИГС-98, модификация Пион-Д, исполнение 010 (от 0,01 до 2 об. доля, %), оптический сенсор	Пропан C3H8	54 120 руб. с НДС
Газоанализатор ИГС-98, модификация Пион-Д, исполнение 010 (от 0,01 до 2 об. доля, %), т/к сенсор	Пропан C3H8	29 640 руб. с НДС
Газоанализатор ИГС-98, модификация Пион-Д, исполнение 010 (от 0,1 до 100 об. доля, %), оптический сенсор	Пропан C3H8	54 120 руб. с НДС
Газоанализатор ИГС-98, модификация Сапфир-Д, исполнение 010 (от 0,1 до 32 мг/м3)	Серы диоксид SO2	30 600 руб. с НДС
Газоанализатор ИГС-98, модификация Сапфир-Д, исполнение 010 (от 1 до 320 мг/м3)	Серы диоксид SO2	36 000 руб. с НДС
Газоанализатор ИГС-98, модификация Сирень-Д, исполнение 010 (от 0,1 до 32 мг/м3)	Сероводород H2S	33 240 руб. с НДС
Газоанализатор ИГС-98, модификация Сирень-Д, исполнение 010 (от 1 до 200 мг/м3)	Сероводород H2S	35 880 руб. с НДС
Газоанализатор ИГС-98, модификация Флора-Д, исполнение 010 (от 0,1 до 10 мг/м3)	Формальдегид H2CO	35 880 руб. с НДС
Газоанализатор ИГС-98, модификация Хвощ-Д, исполнение 010 (от 0,1 до 32 мг/м3)	Хлористый водород HCl	39 360 руб. с НДС
Газоанализатор ИГС-98, модификация Хвощ-Д, исполнение 010 (от 0,1 до 320 мг/м3)	Хлористый водород HCl	44 040 руб. с НДС
Газоанализатор ИГС-98, модификация Хмель-Д, исполнение 010 (от 0,1 до 32 мг/м3)	Хлор Cl2	39 360 руб. с НДС
Аксессуары:
Адаптер питания AC-DC в розетку (6Вт 24В)/(Д, СВ, А-1)		1 680 руб. с НДС
Источник питания на DIN-рейку 35мм (15Вт 24В)		2 640 руб. с НДС
Источник питания на DIN-рейку 35мм (30Вт 24В)		3 480 руб. с НДС
Выносной блок реле (на DIN-рейку)		2 760 руб. с НДС
Ограничитель ОП-100 (Uo 24В, Io 100мА)		2 760 руб. с НДС
Шкаф настенный Legrand 601974 (4 модуля)		3 432 руб. с НДС
Шкаф настенный Legrand 601983 (18 модулей)		8 736 руб. с НДС
Шкаф настенный Legrand 601985 (36 модулей)		12 168 руб. с НДС
Кабель МКШ ,метр погонный		156 руб. с НДС
Насадка для поверки (калибровочная) НГ-101 (Д исп. 009, 010; СВ исп. 011)		2 652 руб. с НДС

Скачать бланк заказа на системы контроля загазованности

Комплект поставки газоанализатора исполнение 010:

- газоанализатор стационарный исполнение 010;
- паспорт;
- свидетельство о первичной поверке;
- руководство по эксплуатации;
- упаковка.

Дополнительное оборудование и аксессуары к газоанализатору стационарному исполнение 010:

- блок питания 0,25А 24В (адаптер в розетку 220/24 В)
- блок питания 0,6А 24В (адаптер на DIN-рейку 220/24 В)
- блок питания 1,5А 24В (адаптер на DIN-рейку 220/24 В)
- барьер искрозащитный
- выносной блок реле (на DIN-рейку)
- насадка-адаптер (для поверки)
- кабель МКШ, метр пог.
- корпус для монтажа (до 4 модулей)- для монтажа аксессуаров к газоанализатору
- корпус для монтажа (до 18 модулей)
- корпус для монтажа (до 36 модулей)

Скачать бланк заказа на системы контроля загазованности

Документация по газоанализатору ИГС-98 исполнение 010:

-Руководство по эксплуатации стационарного газоанализатора ИГС-98 исполнение 010

-Методика поверки

-Свидетельство об утверждении типа средства измерения до 24.12.2024

-Описание типа (приложение к Свидетельству об утверждении типа средства измерения)

-Сертификат Таможенного союза по взрывозащите до 22.12.2024

Декларация ТР ТС 020/2011 Электромагнитная совместимость

Скачать бланк заказа на системы контроля загазованности

Газоанализаторы исполнение 010 серии ИГС-98 имеют токовый выход в стандарте 4 - 20 мА. Маркировка взрывозащиты 1 Ex ib d IIC T4 Gb. Датчики, предназначенные для измерения концентраций следующих газов: метан, пропан, пары углеводородов, метанол, спирт, формальдегид, угарный газ, углекислый газ, хлор, водород, сероводород, хлороводород, аммиак, оксид азота, диоксид азота, кислород, диоксид серы.

Рекомендуется использовать в составе измерительных комплектов с системами автоматического контроля загазованности А-8М или А-4М и в комплекте с одноканальными пультами А-1 исполнение 012. Возможно также использование с контроллерами сторонних производителей, которые могут принимать унифицированный токовый сигнал 4-20 мА.
