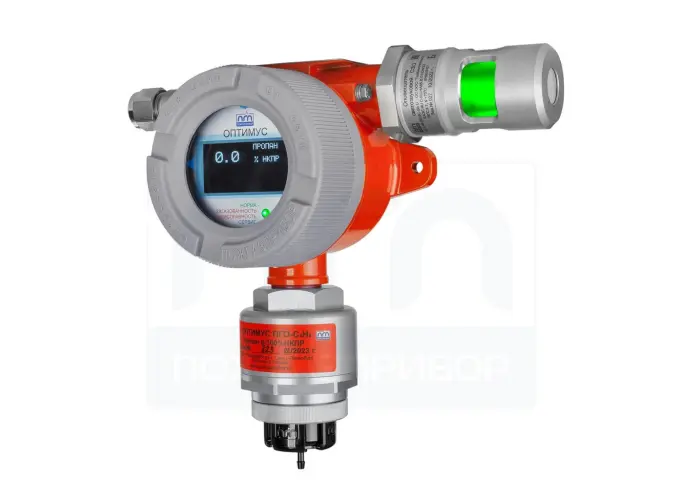

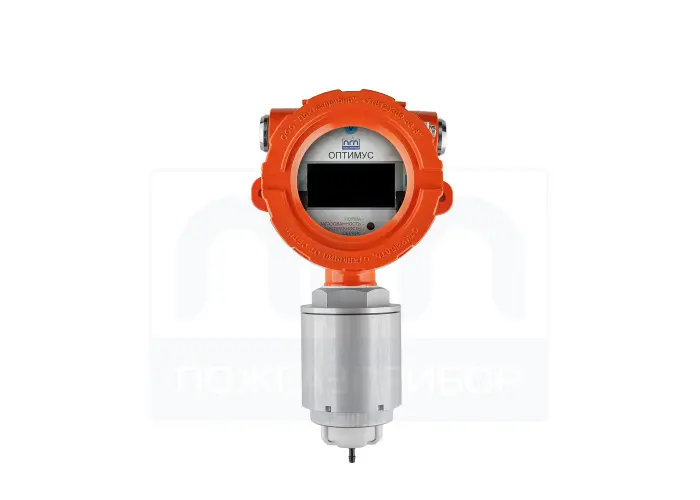

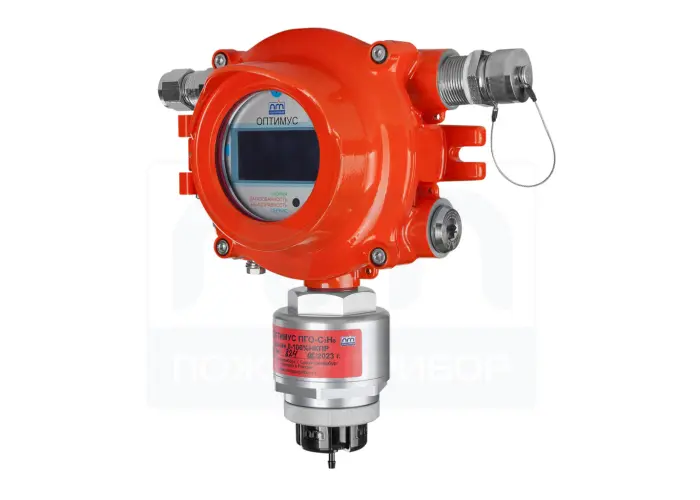

Газоанализатор ОПТИМУС
Газоанализатор ОПТИМУС предназначен для автоматического непрерывного измерения довзрывоопасных концентраций горючих газов и паров, объемной доли токсичных газов, диоксида углерода в окружающей атмосфере, в том числе в воздухе с парами нефти/нефтепродуктов, и передачи полученной информации внешними устройствами в аналоговом и цифровом виде.
- Внесен в государственный реестр СИ ФГИС АРШИН
- Первичная поверка включена в стоимость прибора
- Гарантия от завода-производителя
- Наличие сертификатов, соответствие ГОСТ и ТУ
- Доставка транспортными компаниями во все регионы России.
Технические характеристики газоанализатора ОПТИМУС:
Характеристика |
Значение |
Тип сенсора |
инфракрасный оптический, электрохимический |
Индикация |
4-х цветный LED-светодиод, OLED дисплей |
Способ отбора пробы |
диффузионный |
Выходные сигналы |
4-20 мА/HART, RS-485 Modbus RTU, реле «сухие контакты» |
Режим работы |
непрерывный |
Напряжение питания |
24 В (от 18 до 32 В) |
Потребляемая мощность |
не более 4,5 Вт |
Исполнение корпуса |
алюминий, нержавеющая сталь |
Время прогрева |
не более 90 сек |
Время срабатывания при превышении порогов сигнализации |
не более 0,5 сек |
Условия эксплуатации: |
|
Диапазон рабочих температур: |
|
- для ИК-сенсора |
от -60 до +90 |
- для э/х сенсора |
от -40 до +60 |
Относительная влажность |
20-98% |
Атмосферное давление |
80-120 кПа |
Масса для исполнения с 3-мя кабельными отверстиями, не более: |
|
- корпус из алюминиевого сплава |
2,5 кг |
- корпус из нержавеющей стали |
4,2 кг |
Масса для исполнения с 5-ю кабельными отверстиями, не более |
|
- корпус из алюминиевого сплава |
3 кг |
- корпус из нержавеющей стали |
5 кг |
Габаритные размеры, Д*Ш*В, не более: |
|
- для исполнения с 3-мя кабельными отверстиями |
310*150*125 мм |
- для исполнения с 5-ю кабельными отверстиями |
330*160*135 мм |
Тип кабельного ввода |
М20х1,5; М25х1,5; 3/4NP |
Межповерочный интервал: |
|
- с ИК-сенсором |
3 года |
- с э/х сенсором |
1 год |
Маркировка взрывозащиты |
1 Ex d [ia Ga] IIC T4 Gb X |
Вид взрывозащиты |
взрывонепроницаемая оболочка |
Степень защиты корпуса по ГОСТ 14254-2015 |
IP 66/67 |
Средняя наработка на отказ, не менее |
100000 час |
Средний срок службы, не менее |
15 лет |
Гарантийный срок эксплуатации |
24 мес |
Срок сохраняемости до ввода в эксплуатацию, в упаковке, выполненной изготовителем |
12 мес |
Характеристики светозвукового оповещателя ОПТИМУС:
Характеристика |
Значение |
Напряжение питания |
24 (18-32) В |
Входной сигнал |
RS-485 Modbus RTU |
Тип источника света |
Два светодиода SMD 5050RGB |
Тип источника звука |
Генератор звука пьезокерамический герметичный |
Частота звука |
3350 Гц |
Максимальный уровень звукового давления нарасстоянии 30 см, не менее |
100 дБ |
Метрологические характеристики газоанализатора ОПТИМУС:
Диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов с оптическим инфракрасным сенсором ИК:
Определяемый компонент |
Диапазон измерений определяемого компонента |
Пределы допускаемой основной абсолютной погрешности |
Пределы допускаемой основной относительной погрешности, % |
||
довзрыво- опасной концентрации, % НКПР |
объемной доли, % |
довзрыво- опасной концентрации, % НКПР |
объемной доли, % |
||
Метан (СН4) |
от 0 до 100 |
от 0 до 4,4 |
±3 |
±0,13 |
- |
Пропан (С3Н8) |
от 0 до 100 |
от 0 до 1,7 |
±3 |
±0,05 |
- |
Метанол (СН3ОН) |
от 0 до 50 |
от 0 до 3,0 |
±5 |
±0,30 |
- |
Диоксид углерода (СO2) |
- |
от 0 до 2 |
- |
±0,10 |
- |
Диоксид углерода (СO2) |
- |
от 0 до 5 включ. |
- |
±0,10 |
- |
- |
св. 5 до 15 |
- |
- |
±2 |
|
Гексан (С6Н14) |
от 0 до 50 |
от 0 до 0,5 |
±5 |
±0,05 |
- |
Этан (С2Н6) |
от 0 до 50 |
от 0 до 1,2 |
±5 |
±0,12 |
- |
Бензол (С6Н6) |
от 0 до 50 |
от 0 до 0,6 |
±5 |
±0,06 |
- |
Пары нефтепродуктов |
от 0 до 50 |
- |
±5 |
- |
- |
Примечания: 1 Значения НКПР (нижний концентрационный предел распространения пламени) для определяемых компонентов в соответствии с ГОСТ 31610.20-1-2020; 2 Пары нефтепродуктов - градуировка газоанализаторов ОПТИМУС ИК (нефтепродукты от 0 до 50 % НКПР) осуществляется изготовителем на один из определяемых компонентов:
двигателей и топочному мазуту",
Диапазон измерений объемной доли метанола (СН3ОН) для газоанализаторов, произведенных до 2023 г., от 0 до 2,75 %; пределы допускаемой основной абсолютной погрешности ±5 % НКПР (±0,28 %). |
Диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов с электрохимическим сенсором ЭХ:
Определяемый компонент |
Диапазон измерений объемной доли (массовой концентрации) определяемого компонента, млн-1 , % (мг/м3) |
Пределы допускаемой основной погрешности |
|
абсолютной, млн-1, % (мг/м3) |
относительной, % |
||
1 |
2 |
3 |
4 |
Сероводород (Н2S) |
от 0 до 7,1 млн-1 (от 0 до 10 мг/м3) |
±1,0 млн-1 (±1,4 мг/м3) |
- |
Сероводород (Н2S) |
от 0 до 20 млн-1 (от 0 до 28,3 мг/м3) |
±2,0 млн-1 (±2,8 мг/м3) |
- |
Сероводород (Н2S) |
от 0 до 50 млн-1 (от 0 до 70,7 мг/м3) |
±3,0 млн-1 (±4,3 мг/м3) |
- |
Сероводород (Н2S) |
от 0 до 100 млн-1 (от 0 до 141,3 мг/м3) |
±5,0 млн-1 (±7,1 мг/м3) |
- |
Оксид углерода (CO) |
от 0 до 17 млн-1 включ. (от 0 до 20 мг/м3 включ.) |
±4,3 млн-1 (±5,0 мг/м3) |
- |
св. 17 до 100 млн-1 (св. 20 до 116,2 мг/м3) |
±(0,07∙С *+3,11) млн-1 вх * 3 (±(0,07∙Свх +3,6) мг/м ) |
- |
|
Кислород (O2) |
от 0 до 30 % |
±(0,2+0,04∙С *) % вх |
- |
Водород (H2) |
от 0 до 2 % |
±(0,2+0,04∙С *) % вх |
- |
Аммиак (NH3) |
от 0 до 28 млн-1 включ. (от 0 до 20 мг/м3 включ.) |
±4,2 млн-1 (±3,0 мг/м3) |
- |
св. 28 до 99 млн-1 (св. 20 до 70 мг/м3) |
- |
±15 % |
|
Аммиак (NH3) |
от 0 до 99 млн-1 включ. (от 0 до 70 мг/м3 включ.) |
±10 млн-1 (±7,0 мг/м3) |
- |
св. 99 до 707 млн-1 (св. 70 до 500 мг/м3) |
- |
±10 % |
|
Метанол (CH3OH) |
от 0 до 11,2 млн-1 включ. (от 0 до 15 мг/м3 включ.) |
±2,2 млн-1 (±3 мг/м3) |
- |
св. 11,2 до 100 млн-1 (св. 15 до 133 мг/м3) |
- |
±20 % |
|
Метилмеркаптан (CH3SН) |
от 0 до 0,4 млн-1 включ. (от 0 до 0,8 мг/м3 включ.) |
±0,1 млн-1 (±0,2 мг/м3) |
- |
св. 0,4 до 4,0 млн-1 (св. 0,8 до 8,0 мг/м3) |
- |
±25 % |
|
Этилмеркаптан (C2H5SH) |
от 0 до 0,4 млн-1 включ. (от 0 до 0,8 мг/м3 включ.) |
±0,1 млн-1 (±0,2 мг/м3) |
- |
св. 0,4 до 4,0 млн-1 (св. 0,8 до 10,0 мг/м3) |
- |
±25 % |
|
*Свх - значение объемной доли (массовой концентрации) определяемого компонента в газовой смеси, подаваемой на вход газоанализатора, млн-1, % (мг/м3) |
Документация на газоанализаторы ОПТИМУС:
- Руководство по эксплуатации на газоаналитор ОПТИМУС
Сведения об утверждении типа средства измерения:
- Свидетельство об утверждении типа средства измерения до 29.06.2030 года
- Описание типа на газоаналиторы ОПТИМУС
- Методика поверки ОПТИК, ОПТИМУС до 2019 года
- Свидетельство СИ Республика Казахстан
- Свидетельство СИ Республика Узбекистан
- Свидетельство СИ Республика Беларусь
- Свидетельство СИ Кыргызская Республика
Сертификаты на газоанализаторы ОПТИМУС:
- Сертификат соответствия ТР ТС 012/2011
- Сертификат соответствия ИНТЕРГАЗСЕРТ
- Сертификат соответствия SIL2
- Сертификат соответствия SIL3
- Сертификат соответствия Сейсмостойкость
Область применения газоанализаторов ОПТИМУС:
- Буровые и добывающие нефтяные платформы;
- Газо- и нефтеперерабатывающие терминалы/станции;
- Установки по переработке и хранению нефти и газа;
- Нефте- и газоперерабатывающие заводы;
- Газопроводы и нефтепроводы;
- Топливноналивные терминалы;
- Химические производства;
- Авиационные ангары;
- Тепловые электростанции, работающие на мазуте, природном и попутном нефтяном газе;
- Металлургическая промышленность, машиностроение;
- Объекты городского хозяйства - газовые сети, метро, котельные;
- Химическая промышленность;
- Пищевое и пивоваренное производство;
- Компрессорные станции магистральных газо- и нефтепроводов;
- Буровые платформы, нефтебазы, газгольдеры, склады ГСМ;
- Резервуарные и наливные эстакады, портовые терминалы;
- Нефтеперерабатывающие и химические предприятия;
- Топливно-энергетический комплекс: ГРЭС, ТЭЦ
