Газоанализатор стационарный ИГС-98 модификация
Газоанализатор стационарный ИГС-98 модификация

Газоанализатор стационарный ИГС-98 модификация "Мак-С-2М" исполнение 026

Оставить заявку

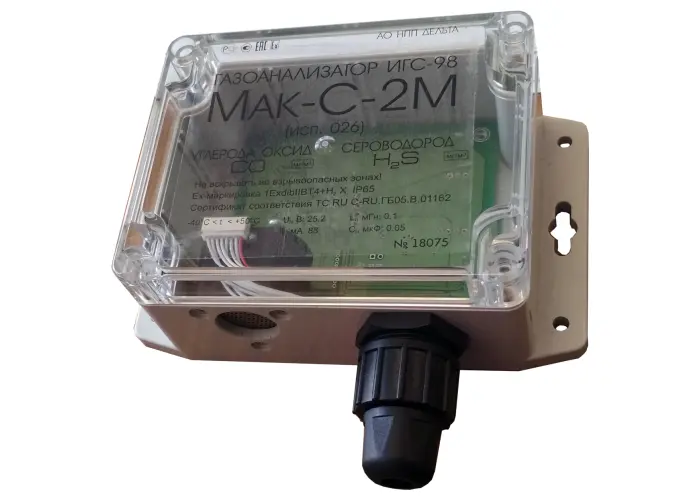

Газоанализатор ИГС-98 модификация «Мак-С-2М» исполнение 026 представляет собой стационарный прибор для измерения токсичных, горючих и опасных газов в рабочей зоне. Газоанализатор одновременно измеряет два любых газа из перечня.

Основные метрологические характеристики газоанализатора модификация "Мак-С-2М" исполнение 026:

Измеряемый газ

Диапазон

Порог 1

Порог 2

Пределы допускаемой основной погрешности, %

Азота диоксид NO2

от 0,01 до 10 мг/м3

от 0,1 до 32 мг/м3

от 1 до 320 мг/м3

2 мг/м3

10 мг/м3

25%

15%

15%

Азота оксид NO

от 0,01 до 5 мг/м3

от 0,1 до 32 мг/м3

от 1 до 4000 мг/м3

5 мг/м3

15 мг/м3

25%

15%

15%

Аммиак NH3

от 0,01 до 10 мг/м3

от 0,1 до 200 мг/м3

от 1 до 1600 мг/м3

20 мг/м3

60 мг/м3

25%

15%

15%

Водород H2

от 0,01 до 4 об. доля, %

0,4% об.

0,8% об.

15%

Водород хлористый

от 0,1 до 32 мг/м3

от 1 до 320 мг/м3

5 мг/м3

15 мг/м3

15%

15%

Гелий He

от 1 до 100 об. доля, %

-

-

25%

Кислород O2

от 0,01 до 1,6 об. доля, %

от 0,1 до 32 об. доля, %

от 1 до 100 об. доля, %

18% об.

23% об.

15%

2,5%

5%

Метан CH4

от 0,01 до 1 об. доля, %

от 0,01 до 3,2 об. доля, %

от 0,01 до 5 об. доля, %

0,5% об.

1% об.

15%

15%

10%

Метанол CH3OH

от 0,1 до 32 мг/м3

от 0,01 до 8 г/м3

от 0,01 до 1,6 об. доля, %

5 мг/м3

15 мг/м3

25%

15%

15%

Пропан С3Н8

от 0,01 до 2 об. доля, %

от 0,1 до 100 об. доля, %

0,2% об.

0,4% об.

15%

15%

Сероводород H2S

от 0,01 до 4 мг/м3

от 0,1 до 32 мг/м3

от 1 до 200 мг/м3

3 мг/м3

10 мг/м3

25%

15%

15%

Серы диоксид SO2

от 0,01 до 4 мг/м3

от 0,1 до 32 мг/м3

от 1 до 320 мг/м3

10 мг/м3

-

25%

15%

15%

Углеводороды CxHy (C2-H10)

от 50 до 3200 мг/м3

от 0,01 до 2 об. доля, %

0.2% об.

0.4% об.

35%

15%

Углерода диоксид CO2

от 0,01 до 2 г/м3

от 0,01 до 5 об. доля, %

от 0,1 до 100 об. доля, %

0,5% об.

2,5% об.

25%

15%

15%

Углерода оксид СО

от 0,01 до 32 мг/м3

от 0,1 до 320 мг/м3

от 0,001 до 3,2 г/м3

20 мг/м3

100 мг/м3

15%

15%

15%

Формальдегид СН2О

от 0,1 до 10 мг/м3

0,5 мг/м3

2,5 мг/м3

25%

Хлор Cl2

от 0,01 до 4 мг/м3

от 0,1 до 32 мг/м3

1 мг/м3

5 мг/м3

25%

15%

Этанол С2Н5ОН

от 0,1 до 32 мг/м3

от 0,01 до 8 г/м3

от 0,01 до 1,6 об. доля, %

1 г/м3

5 г/м3

25%

15%

15%

Основные технические характеристики газоанализатора исполнение 024:

Характеристика

Значение

Материал корпуса

пластик

Тип сенсора

термокаталитический ,оптический, электрохимический

Цифровая индикация

4-х сегментный  индикатор

Сигнализация:


- световая

Два светодиода

- звуковая

нет

Напряжение питания от источника постоянного тока, В

24 В – Номинальное

Рабочее 8 – 24 В

Выходной сигнал


-цифровой

RS-485, протокол ModbusRTU, Параметры по умолчанию 9600.8E1

-дискретные выходы

нет

Основная относительная погрешность измерения в нормальных условиях (н.у.), % не более

25

Условия эксплуатации:


 - температура окружающей среды для датчиков с ТК и ОП сенсором

 от –30 до +50 °С

 - температура окружающей среды для датчиков с ЭХ сенсором

 от –30 до +50 °С

 - атмосферное давление

от 84 до 120 кПа

 - относительная влажность

от 30 до 95 %

Срок службы газоанализатора исполнение 024, лет, не более

10

Средний срок службы сенсоров, лет

3

Потребляемая мощность, Вт не более

0,5

Степень защиты оболочки

 IP65

Уровень взрывозащиты

 1Ex ib в IIС T4 Gb

Гарантийный срок эксплуатации, мес.

12

Межповерочный интервал, мес.

12

Масса газоанализатора исполнение 024, не более, г

300

Габаритные размеры, мм

135х145х55

Скачать бланк заказа на системы контроля загазованности







Цены на газоанализатор ИГС-98 модификация "Мак-С-2М" исполнение 026 и аксессуары (с 15.03.2023 года):

Газоанализатор ИГС-98, модификация "Мак-С-2М" исполнение 026 Газы группы 1

 см. таблицу 46 080 руб. с НДС

Газоанализатор ИГС-98, модификация "Мак-С-2М" исполнение 026 Газы группы 1 и 2

 см. таблицу 59 880 руб. с НДС

Газоанализатор ИГС-98, модификация "Мак-С-2М" исполнение 026 Газы группы 1, 2, 3

 см. таблицу 74 880 руб. с НДС

Газоанализатор ИГС-98, модификация "Мак-С-2М" исполнение 026 Газы группы 1, 2, 3, 4

 см. таблицу по запросу

Газоанализатор ИГС-98, модификация "Мак-С-2М" исполнение 026 СО (0,1-320 мг/м³), СН4 (0,01-3,2%)

   34 200 руб. с НДС

Газоанализатор ИГС-98, модификация "Мак-С-2М" исполнение 026 О2 (0,1-32 %), СН4 (0,01-3,2 %)

   33 360 руб. с НДС

Аксессуары:



Адаптер питания AC-DC в розетку (6Вт 24В)/(Д, СВ, А-1)

   1 680 руб. с НДС

Источник питания на DIN-рейку 35мм (15Вт 24В)

   2 640 руб. с НДС

Источник питания на DIN-рейку 35мм (30Вт 24В)

   3 480 руб. с НДС

Выносной блок реле (на DIN-рейку)

   2 760 руб. с НДС

Ограничитель ОП-100 (Uo 24В, Io 100мА)

   2 760 руб. с НДС

Шкаф настенный Legrand (4 модуля)

   3 432 руб. с НДС

Шкаф настенный Legrand (18 модулей)

   8 736 руб. с НДС

Шкаф настенный Legrand (36 модулей)

   12 168 руб. с НДС

Кабель витая пара UUTP4-C5E ,метр погонный

   156 руб. с НДС

Насадка для поверки (калибровочная) НГ-107 (Д исп. 024, Мак-С-2М)

   3 432 руб. с НДС

Таблица групп газов для газоанализаторов ИГС-98:

Наименование газа Диапазон измерения Группа
 Азота диоксид NO2 0,01-10 мг/м³ 3
Азота диоксид NO2 0,1-32 мг/м³ 1
Азота диоксид NO2 1-320 мг/м³ 2
Азота оксид NO 0,1-32 мг/м³ 2
Азота оксид NO 1-4000 мг/м³ 3
Аммиак NH3 0,01-10 мг/м³ 4
Аммиак NH3 0,1-200 мг/м³ 2
Аммиак NH3 1-1600 мг/м³ 2
Водород H2 0,01-4 % об. долей, эх/т/к 2
Водород H2 0,01-4 % об. долей, ткм 3
Водород хлористый HCl 0,1-32 мг/м³ 2
Водород хлористый HCl 1-320 мг/м³ 3
Гелий He 1-100 % об. долей 3
Кислород O2 0,01-1,6 % об. долей 2
Кислород O2 0,1-32 % об. долей 1
Кислород O2 1-100 % об. долей 3
Метан CH4 0,01-1 %  об. долей 2
Метан CH4 0,01-3,2 % об. долей 1
Метан CH4 0,01-5 % об. долей 3
Метан CH4 1-100 % об. долей 3
Метанол CH3OH 0,1-32 мг/м³ 2
Метанол CH3OH 0,01-8 г/м³ 2
Метанол CH3OH1 0,01-1,6 % об. долей, опт 3
Метанол CH3OH1 0,01-1,6 % об. долей 2
Пропан C3H8 0,01-2 %, об. долей т/к 1
Пропан C3H8 0,01-2 % об. долей опт 3
Пропан C3H8 1-100 % об. долей 3
Сероводород H2S 0,01-4 мг/м³ 4
Сероводород H2S 0,1-32 мг/м³ 1
Сероводород H2S 1-200 мг/м³ 2
Серы диоксид SO2 0,01-4 мг/м³ 3
Серы диоксид SO2 0,1-32 мг/м³ 1
Серы диоксид SO2 1-320 мг/м³ 2
Углеводороды (С2-С10) 50-3200 мг/м³, ФИД 4
Углеводороды (С2-С10) 50-3200 мг/м³ 2
Углеводороды (С2-С10) 0,01-2 % об. долей т/к 2
Углеводороды (С2-С10) 0,01-2 % об. долей опт 3
Углерода диоксид CO2 0,01-2 г/м³ 3
Углерода диоксид CO2 0,01-5 % об. долей 3
Углерода диоксид CO2 0,1-100 % об. долей 3
Углерода оксид CO 0,1-32 мг/м³ 3
Углерода оксид CO 0,1-320 мг/м³ 1
Углерода оксид CO 1-3200 мг/м³ 1
Формальдегид CH2O 0,1-10 мг/м³ 2
Хлор Cl2 0,01-4 мг/м³ 3
Хлор Cl2 0,1-32 мг/м³ 2
Этанол C2H5OH 0,1-32 мг/м³  2
Этанол C2H5OH 0,01-8 г/м³ 2
Этанол C2H5OH 0,01-1.6 % об. долей 3

Обозначения: т/к- термокаталитический сенсор

                         э/х- электрохимический сенсор

                         ткм- термокондуктометрический сенсор

                         опт- оптический сенсор

Обозначения: т/к- термокаталитический сенсор

                         э/х- электрохимический сенсор

                         ткм- термокондуктометрический сенсор

                         опт- оптический сенсор

Скачать бланк заказа на системы контроля загазованности







Комплект поставки газоанализатора модификация "Мак-С-2М" исполнение 026:

- газоанализатор стационарный модификация "Мак-С-2М"исполнение 026;
- паспорт;
- свидетельство о первичной поверке;
- руководство по эксплуатации;
- упаковка.

Дополнительное оборудование и аксессуары к газоанализатору стационарному "Мак-С-2М" исполнение 026:

- блок питания 0,25А 24В (адаптер в розетку 220/24 В)
- блок питания 0,6А 24В (адаптер на DIN-рейку 220/24 В)
- блок питания 1,5А 24В (адаптер на DIN-рейку 220/24 В)
- насадка для поверки (калибровочная) НГ-107
- кабель витая пара UUTP4-C5E

Скачать бланк заказа на системы контроля загазованности

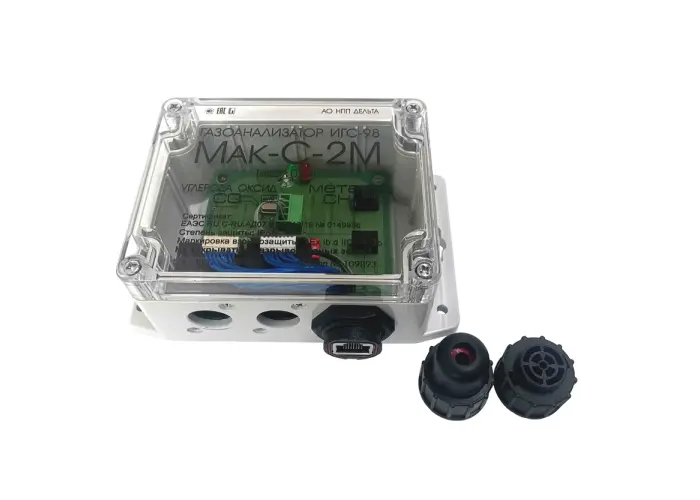

   Конструктивно прибор выполнен в корпусе из поликарбоната с прозрачной крышкой. Габаритный чертеж прибора приведен на рис.1. На корпусе прибора имеются: разъем (Разъем RJ45, компьютерный)для подключения питания и шины EIA/TIA-485 (RS-485), отверстия для доступа воздуха к сенсору, фланцы с отверстиями для крепления. В корпусе прибора размещены: основная печатная плата и плататрансмиттера.

   Чувствительный сенсор преобразует концентрацию контролируемых газов в электрический сигнал, а вычислительная схема определяет концентрацию газа и по запросу ведущего устройства сообщает эти данные. Пороги срабатывания записаны в газоанализатор. Ведущее устройство может опрашивать прибор и о концентрации газа, и о срабатывании по порогам.

   Питание прибора осуществляется от внешнего источника. Номинальное напряжение питания 24 В. Соединение с источником питания и внешними устройствами производится через разъем, расположенный на корпусе прибора.

   Прибор устанавливают в произвольном положении (с учетом возможности последующего обслуживания) в местах наиболее вероятного появления контролируемых газов, крепят на стене или другой плоской поверхности, при помощи шурупов или винтов через соответствующие отверстия во фланцах корпуса.

   Газоанализатор соединяют с источником питания, внешними устройствами контроля и автоматики с помощью кабеля U/FTP c токопроводящей жилой диаметром 0,5 – 0,65 мм. Для этого необходимо:

  •  Пропустить кабель сквозь защитный колпачок разъема прибора.
  • Провести зачистку наружной изоляции кабеля.
  • После зачистки развести провода витой пары в одной плоскости в определенном порядке. Используются только 4 провода.
  • Затем провести заправку проводников в разъем и запрессовку.
  • Если газоанализатор устанавливается крайним в шине RS-485, то необходимо вскрыть прибор, открутив 4 винта крышки и переключателем S1 выставить нужное сопротивление оконечного резистора. Его величина должна быть равной волновому сопротивлению кабеля.

   Приборы устанавливают вблизи зоны возможного выделения измеряемого газа. Высота установки прибора зависит от физических свойств газов и характера работы персонала. Поскольку газы, более тяжёлые, чем воздух (например СО2, пропан, хлор и др.), будут скапливаться в нижней части помещения, для них газоанализаторы устанавливают на высоте не более 1,5 метра от пола. Более лёгкие газы (например, Н2, СН4 и др.) будут подниматься в верхнюю часть помещения, и газоанализаторы надо ставить в верхней части помещения. Для газов, имеющих плотность близкую к воздуху (например, СО), место расположения определяется особенностью движения воздуха в контролируемом объеме. Для контроля токсичных газов газоанализаторы располагают на уровне дыхания человека: для сидящего в операторной – 150 см, для идущего по проходу – 180 см.

Порядок работы:

   Прибор включается при подаче на него напряжения постоянного питания в диапазоне от 10,5 до 24 В, при этом появляется световая индикация на приборе и на внешнем регистрирующем приборе. Выход на рабочий режим происходит в течение 1 – 5 мин (зависит от типа сенсора и вида газа).

   Каждый прибор имеет свой адрес (сетевой адрес) в составе системы, кодирование адреса производится при помощи специальной программы входящей в комплект поставки. Для подключения прибора к питанию и к сети передачи данных используется разъём на корпусе прибора. Прибор работает по интерфейсу EIA-485, используя протокол Modbus RTU.

Скачать программу для настройки параметров
