Газоанализатор стационарный серии ИГС-98 исполнение 011
Газосигнализаторы стационарные исполнение 011 серии ИГС-98 одноканальные с цифровой индикацией на токсичные газы предназначены для непрерывного автоматического измерения токсичных газов и выдачи светового и звукового сигналов при достижении порогового уровня концентрации в рабочей зоне.
- Внесен в государственный реестр СИ ФГИС АРШИН
- Первичная поверка включена в стоимость прибора
- Гарантия от завода-производителя
- Наличие сертификатов, соответствие ГОСТ и ТУ
- Доставка транспортными компаниями во все регионы России.
Основные метрологические характеристики стационарного моногазового газоанализатора исполнение 011:
Измеряемый газ |
Диапазон |
Порог 1 (устанавливается в контроллере) |
Порог 2 (устанавливается в контроллере) |
Пределы допускаемой основной погрешности, % |
Азота диоксид NO2 |
от 0,1 до 32 мг/м3 |
2 мг/м3 |
10 мг/м3 |
15% |
Азота оксид NO |
от 0.1 до 32 мг/м3 |
5 мг/м3 |
15 мг/м3 |
15% |
Аммиак NH3 |
от 0,1 до 200 мг/м3 от 1 до 1600 мг/м3 |
20 мг/м3 - |
60 мг/м3 - |
15% 15% |
Водород хлористый |
от 0,1 до 32 мг/м3 |
5 мг/м3 |
15 мг/м3 |
15% |
Гелий He |
от 1 до 100 об. доля, % |
- |
- |
25% |
Кислород O2 |
от 0,01 до 1,6 об. доля, % от 0,1 до 32 об. доля, % от 1 до 100 об. доля, % |
-
18% об.
- |
-
23% об.
- |
15%
2,5%
5% |
Сероводород H2S |
от 0,1 до 32 мг/м3 |
3 мг/м3 |
10 мг/м3 |
15% |
Серы диоксид SO2 |
от 0,1 до 32 мг/м3 |
10 мг/м3 |
30 мг/м3 |
15% |
Углерода диоксид CO2 |
от 0,01 до 5 об. доля, % от 0,1 до 100 об. доля, % |
0,5% об.
- |
2,5% об.
- |
15%
15% |
Углерода оксид СО |
от 0,01 до 32 мг/м3 от 0,1 до 320 мг/м3 |
20 мг/м3
20 мг/м3 |
-
100 мг/м3 |
15%
15% |
Формальдегид СН2О |
от 0,1 до 10 мг/м3 |
0,5 мг/м3 |
2,5 мг/м3 |
25% |
Хлор Cl2 |
от 0,1 до 32 мг/м3 |
1 мг/м3 |
5 мг/м3 |
15% |
Основные технические характеристики стационарного моногазового газоанализатора исполнение 011:
Характеристика |
Значение |
Материал корпуса |
пластик |
Тип сенсора |
термокаталитический ,оптический, электрохимический |
Цифровая индикация |
4-х сегментный индикатор |
Сигнализация звуковая, световая |
есть |
Напряжение питания от источника постоянного тока, В |
24 В ± 10 % |
Выходной сигнал |
|
-токовый |
4-20 мА |
-Три выходных управляющих сигнала: Порог 1, Порог 2, Неисправность |
не более 100 мА (с возможностью подключения выносных силовых реле) |
Основная относительная погрешность измерения в нормальных условиях (н.у.), % |
25 |
Время срабатывания сигнализации Т (0,9) при нормальных условиях, сек., не более: |
|
- термокаталитического сенсора |
45 |
- оптического сенсора |
60 |
- электрохимического сенсора |
45 |
- электрохимического сенсора кислорода |
30 |
Дополнительная погрешность от изменения: |
0,2 δ |
- от влажности на каждые 10%, не более |
0,2 δ |
Условия эксплуатации: |
|
- температура окружающей среды для датчиков с ТК и ОП сенсором |
от –30 до +50 °С |
- температура окружающей среды для датчиков с ЭХ сенсором |
от –30 до +50 °С |
- атмосферное давление |
от 84 до 120 кПа |
- относительная влажность |
от 30 до 95 % |
Срок службы газоанализатора исполнение 011, лет, не более |
10 |
Средний срок службы сенсоров, лет |
3 |
Потребляемая мощность, Вт |
1,5 |
Степень защиты оболочки |
IP65 |
Уровень взрывозащиты |
1ExdibIIВT4+Н2 Х |
Гарантийный срок эксплуатации, мес. |
12 |
Межповерочный интервал, мес. |
12 |
Масса газоанализатора исполнение 011, не более, г |
350 |
Габаритные размеры, мм |
145х125х55 |
Цены на стационарные газоанализаторы исполнение 011 серии ИГС-98 и аксессуары (с мая 2024 года):
Газоанализатор ИГС-98, модификация Агат-СВ, исполнение 011 (от 0,1 до 32 мг/м3) |
Азота диоксид NO2 |
32 640 руб. с НДС |
Газоанализатор ИГС-98, модификация Агат-СВ, исполнение 011 (от 0,1 до 320 мг/м3) |
Азота диоксид NO2 | 38 520 руб. с НДС |
Газоанализатор ИГС-98, модификация Астра-СВ, исполнение 011 (от 0,1 до 200 мг/м3) |
Аммиак NH3 |
38 520 руб. с НДС |
Газоанализатор ИГС-98, модификация Астра-СВ, исполнение 011 (от 1 до 1600 мг/м3) |
Аммиак NH3 |
41 280 руб. с НДС |
Газоанализатор ИГС-98, модификация Бриз-СВ, исполнение 011 (от 0,1 до 32 мг/м3) |
Этанол (C2H5OH) | 40 200 руб. с НДС |
Газоанализатор ИГС-98, модификация Гелиос-СВ, исполнение 011 (от 1 до 100 об. доля, %) |
Гелий He |
62 160 руб. с НДС |
Газоанализатор ИГС-98, модификация Дукат-СВ, исполнение 011 (от 0,01 до 5 об. доля, %), оптический сенсор |
Углерода диоксид CO2 |
54 120 руб. с НДС |
Газоанализатор ИГС-98, модификация Дукат-СВ, исполнение 011 (от 0,1 до 100 об. доля, %), оптический сенсор |
Углерода диоксид CO2 |
56 880 руб. с НДС |
Газоанализатор ИГС-98, модификация Клевер-СВ, исполнение 011 (от 0,01 до 1,6 об. доля, %) |
Кислород О2 |
37 680 руб. с НДС |
Газоанализатор ИГС-98, модификация Клевер-СВ, исполнение 011 (от 0,1 до 32 об. доля, %) |
Кислород О2 |
32 160 руб. с НДС |
Газоанализатор ИГС-98, модификация Клевер-СВ, исполнение 011 (от 1 до 100 об. доля, %) |
Кислород О2 |
41 280 руб. с НДС |
Газоанализатор ИГС-98, модификация Мак-СВ, исполнение 011 (от 0,01 до 32 мг/м3) |
Углерода оксид СО |
34 920 руб. с НДС |
Газоанализатор ИГС-98, модификация Мак-СВ, исполнение 011 (от 0,1 до 320 мг/м3) |
Углерода оксид СО |
32 760 руб. с НДС |
Газоанализатор ИГС-98, модификация Мак-СВ, исполнение 011 (от 1 до 3,2 г/м3) |
Углерода оксид СО | 34 920 руб. с НДС |
Газоанализатор ИГС-98, модификация Мальва-СВ, исполнение 011 (от 0,1 до 32 мг/м3) |
Метанол(CH3OH) | 41 280 руб. с НДС |
Газоанализатор ИГС-98, модификация Сапфир-СВ, исполнение 011 (от 0,1 до 32 мг/м3) |
Серы диоксид SO2 |
32 160 руб. с НДС |
Газоанализатор ИГС-98, модификация Сапфир-СВ, исполнение 011 (от 0,1 до 320 мг/м3) |
Серы диоксид SO2 | 34 920 руб. с НДС |
Газоанализатор ИГС-98, модификация Сирень-СВ, исполнение 011 (от 0,1 до 32 мг/м3) |
Сероводород H2S |
34 920 руб. с НДС |
Газоанализатор ИГС-98, модификация Сирень-СВ, исполнение 011 (от 1 до 200 мг/м3) |
Сероводород H2S | 37 680 руб. с НДС |
Газоанализатор ИГС-98, модификация Флора-СВ, исполнение 011 (от 0,1 до 10 мг/м3) |
Формальдегид H2CO |
37 680 руб. с НДС |
Газоанализатор ИГС-98, модификация Хвощ-СВ, исполнение 011 (от 0,1 до 32 мг/м3) |
Хлористый водород HCl |
45 840 руб. с НДС |
Газоанализатор ИГС-98, модификация Хвощ-СВ, исполнение 011 (от 1 до 320 мг/м3) |
Хлористый водород HCl | 54 000 руб. с НДС |
Газоанализатор ИГС-98, модификация Хмель-СВ, исполнение 011 (от 0,1 до 32 мг/м3) |
Хлор Cl2 |
41 280 руб. с НДС |
Аксессуары: |
||
Адаптер питания AC-DC в розетку (6Вт 24В)/(Д, СВ, А-1) |
1 800 руб. с НДС |
|
Источник питания на DIN-рейку 35мм (15Вт 24В) |
2 640 руб. с НДС |
|
Источник питания на DIN-рейку 35мм (30Вт 24В) |
3 600 руб. с НДС |
|
Выносной блок реле (на DIN-рейку) |
2 880 руб. с НДС |
|
Шкаф настенный Legrand (4 модуля) |
3 600 руб. с НДС |
|
Насадка для поверки (калибровочная) НГ-101 (Д исп. 009, 010; СВ исп. 011) |
2 760 руб. с НДС |
Скачать бланк заказа на стационарные газоанализаторы ИГС-98
Комплект поставки газоанализатора стационарного исполнение 011:
- газоанализатор стационарный исполнение 011;
- паспорт;
- свидетельство о первичной поверке;
- руководство по эксплуатации;
- упаковка.
Дополнительное оборудование и аксессуары к газоанализатору стационарному исполнение 011:
- блок питания 0,25А 24В (адаптер в розетку 220/24 В)
- блок питания 0,6А 24В (адаптер на DIN-рейку 220/24 В)
- блок питания 1,5А 24В (адаптер на DIN-рейку 220/24 В)
- выносной блок реле (на DIN-рейку)
- насадка-адаптер (для поверки)
- кабель МКШ, метр пог.
- корпус для монтажа (4 модуля)- для монтажа аксессуаров к газоанализатору
Документация по газоанализатору ИГС-98 исполнение 011:
-Руководство по эксплуатации стационарного газоанализатора ИГС-98 исполнение 011
-Описание типа (приложение к Свидетельству об утверждении типа средства измерения)

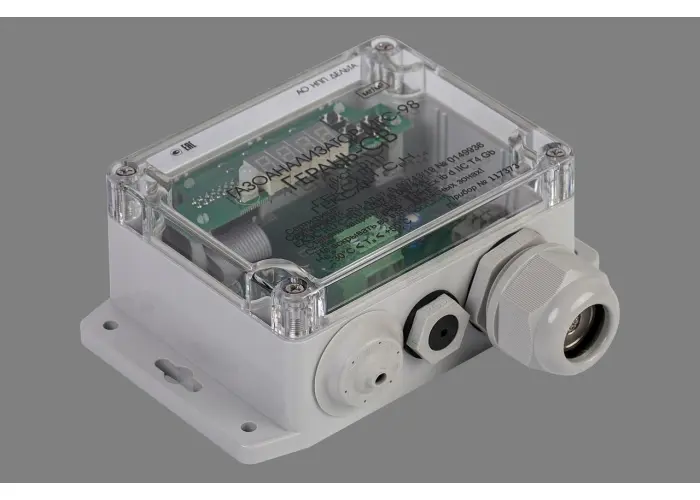

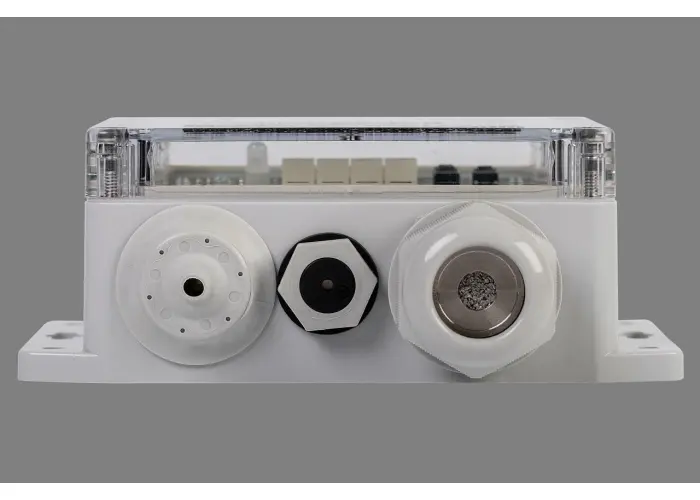

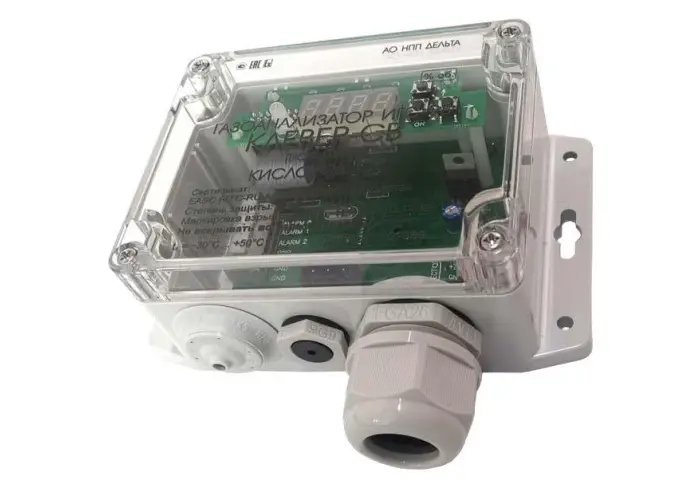

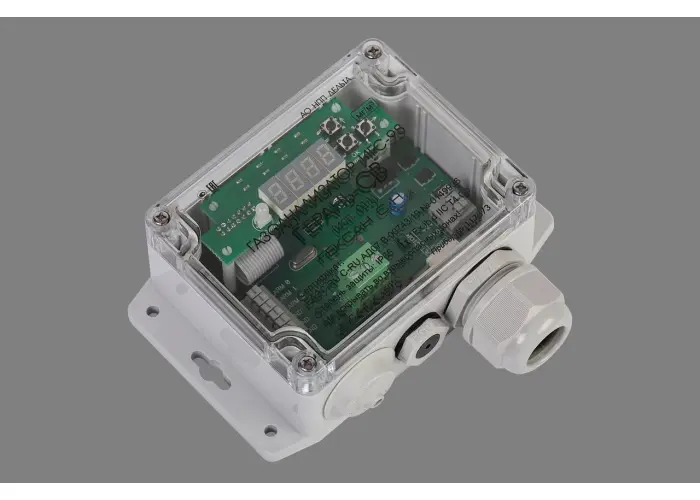

Конструктивно газоанализатор исполнение 011 серии ИГС-98 выполнен в сером корпусе из поликарбоната с прозрачной крышкой. На корпусе имеются фланцы для крепления на стену.

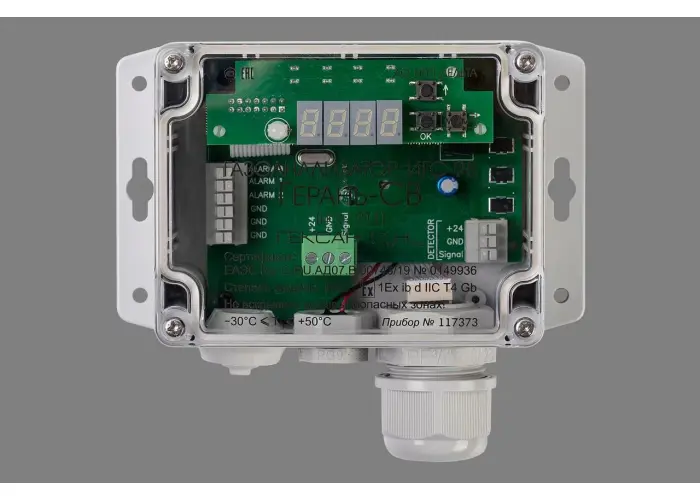

Питание осуществляется от внешнего источника. Номинальное напряжение питания сигнализатора 24 вольта. Газоанализаторы имеют цифровую индикацию,токовый выход в стандарте 4 - 20 мА., световую и звуковую сигнализацию и три управляющих выхода твердотельных реле. Подключение цепи питания,токового выхода и управляющих сигналов осуществляется через герметичные кабельные вводы.
Все настройки осуществляются программным способом при помощи встроенных кнопок управления и индикатора. На месте можно изменить пороги срабатывания прибора, при необходимости изменить токовый коэффициент перевода сигнала в концентрацию. В случае некорректно проведенных изменений есть функция возврата к заводским настройкам.
Рекомендации по монтажу и эксплуатации:
Детекторы газа устанавливаются в произвольном положении,с учетом возможности последующего обслуживания, в местах наиболее вероятного появления контролируемых газов и крепятся к стене или другой плоской поверхности винтами или шурупами. Приборы соединяются с внешним контроллером или другой системой автоматики с помощью кабеля любого типа сечением проводов 0,2-2,5 мм2, позволяющего закрепление в клеммных колодках и проход через гермоввод прибора. Соединение должно производиться в строгом соответствии с маркировкой. Для подсоединения кабеля к прибору необходимо снять крышку корпуса, отвернув 4 винта, пропустить конец кабеля с зачищенными проводами через кабельный ввод и закрепить провода в клеммной колодке на плате прибора. Прокладку кабеля следует вести по возможности на удалении от сетевых проводов и силовых кабелей.
