Газоанализатор стационарный Сигма-03М
Газоанализатор стационарный Сигма-03М
Газоанализатор стационарный Сигма-03М
Газоанализатор стационарный Сигма-03М
Газоанализатор стационарный Сигма-03М

Газоанализатор стационарный Сигма-03М

Оставить заявку
  • Внесен в государственный реестр СИ ФГИС АРШИН
  • Первичная поверка включена в стоимость прибора
  • Гарантия от завода-производителя
  • Наличие сертификатов, соответствие ГОСТ и ТУ
  • Доставка транспортными компаниями во все регионы России.

Характеристики стационарного универсального газоанализатора Сигма-03М:

Таблица 1

Характеристика Значение
Питание, В 24В- первичный прибор, AC220/DC24- вторичный прибор
Число каналов контроля (датчиков) до 16
Число порогов срабатывания до 3-х на канал
Диапазон измерения концентрации свой для каждого газа
Используемые чувствительные элементы в датчике (сенсоры) оптический, термокаталитический, электрохимический, полупроводниковый
Индикация цветной сенсорный дисплей 2.4
Звуковая сигнализация до 120 дБ
Уведомления гибкая настройка оповещений
Рабочий диапазон температур -40С…+50С
Степень защиты по ГОСТ 14254 IP-54. IP-65. IP-68
Маркировка взрывозащиты:
-первичный преобразователь, модификация с оптическим и электрохимическим сенсором 1 Ex ib IIB T4 Gb
-первичный преобразователь, модификация с  термокаталитическим сенсором 1 Ex db ib IIB T4 Gb X
- вторичный преобразователь Ex ib Gb IIB
Время реакции не более 20 секунд
Аналоговый выход 4-20 мА
Реле до 16 (5А)
Цифровые интерфейсы RS-485, Bluetooth, GSM
Настройка с сенсорного экрана или Bluetooth
Журнал событий более 1 года и 100 000 записей
Материал корпуса нержавеющая сталь/ алюминиевый сплав/ пластик
Гарантия 12 месяцев (расширенная до 36 месяцев)
Межповерочный интревал 12 месяцев

 Метрологические характеристики универсального газоанализатора Сигма-03М:

Таблица 2

Параметр

Единицы измерения, диапазон измерений

Пределы допускаемой погрешности

Тип блока,

(Тип сенсора)



Взрывоопасные газы (и пары газов) (канал Ex) (перечень взрывоопасных газов указан в таблице 4)

от 0 до 20 % НКПР

±5 % НКПР (абсолютная)

Сигма-03М.Д1 Сигма-03М.Д2 Сигма-03М.Д4,

(ТК)

(ПП)

(ЭХ)

(ИК)

от 0 до 50 % НКПР

±5 % НКПР (абсолютная)

от 0 до 100 % НКПР

±5 % НКПР (абсолютная)

от 0 до 500 мг/м3

±10 % (приведенная)

от 0 до 1000 мг/м3

±10 % (приведенная)

от 0 до 2500 мг/м3

±10 % (приведенная)

от 0 до 100% об.д.

±1 % об.д. (абсолютная)

Концентрация токсичного газового компонента в воздухе для веществ, содержащихся в таблице 5

от 0 до ВПИ1

В таблице 5

Сигма-03М.Д1 Сигма-03М.Д2 Сигма-03М.Д4,

(ЭХ)

Массовая концентрация хладонов 12, 22, 30, 40,114В2. R125, R134a, 141b

от 0 до 25 г/м3

±10 %

(приведенная)

±10 %

(приведенная)

Сигма-03М.Д1 Сигма-03М.Д2 Сигма-03М.Д3,

(ИК)

(ПП)

от 0 до 2500

млн-1

Объемная доля О2

от 0 до 30 % об.д.

±1 % об.д. (абсолютная)

Сигма-03М.Д1 Сигма-03М.Д2 Сигма-03М.Д4,

(ЭХ)

Объемная доля О2

от 0 до 25 % об.д.

±1 % об.д. (абсолютная)

Сигма-03М.Д1 Сигма-03М.Д2 Сигма-03М.Д4,

(ЭХ)

Объемная доля SF6

от 0 до 1000

млн-1

±10 % (приведенная)

Сигма-03М.Д3,

(ИК)

Объемная доля СО2

от 0 до 5 % об.д.

±10 % (приведенная)

±10 % (приведенная)

Сигма-03М.Д1 Сигма-03М.Д2

Сигма-03М.Д3 Сигма-03М.Д4,



Таблица 3

Контролируемый компонент, химическая формула

Диапазон измерений объемной доли, млн-1

Диапазон измерений массовой концентрации, мг/м3

Пределы допускаемой приведенной1) погрешности, %

Оксид углерода СО

от 0 до 200

от 0 до 250

±10

от 0 до 500

от 0 до 500

±10

от 0 до 1000

от 0 до 1000

±10

от 0 до 2000

от 0 до 2000

±10

Аммиак NH3

от 0 до 100

от 0 до 100

±10

от 0 до 1000

от 0 до 1000

±10

Сероводород H2S

от 0 до 50

от 0 до 50

±10

от 0 до 100

от 0 до 200

±10

от 0 до 500

от 0 до 700

±10

от 0 до 2000

от 0 до 2500

±10

Диоксид серы SO2

от 0 до 20

от 0 до 50

±10

от 0 до 100

от 0 до 250

±10

Оксид азота NO

от 0 до 25

от 0 до 25

±10

от 0 до 100

от 0 до 100

±10

Диоксид азота NO2

от 0 до 20

от 0 до 20

±10

Хлор Cl2

от 0 до 20

от 0 до 20

±10

Хлористый водород HCl

от 0 до 20

от 0 до 25

±10

Формальдегид Н2СО

от 0 до 10

от 0 до 10

±10

Озон O3

от 0 до 1,0

от 0 до 1,0

±10

от 0 до 5

от 0 до 5

±10

Водород H2

от 0 до 40000

от 0 до 2500

±10

от 0 до 4000

от 0 до 250

±10

от 0 до 1000

от 0 до 50

±10

Метанол CH3OH

от 0 до 200

от 0 до 2500

±10

Таблица 4

1

1,2-диметилбензол (о-ксилол) о- C8H10

2

1,4-диметилбензол (п-ксилол) p-C8H10

3

1-октен С8Н16

4

2-бутанон (метилэтилкетон) С4Н8О

5

2-метил-2-пропанол (трет-бутанол) tert-C4H9OH

6

2-метилбутан (изопентан) i-C5H12

7

2-метокси- 2-метилпропан (метилтретбутиловый эфир) tert-C5H12O

8

Акрилонитрил C3H3N

9

Ацетилен C2H2

10

Ацетон C3H6O

11

Ацетонитрил C2H3N

12

Бензин автомобильный

13

Бензол С6Н6

14

Бутан C4H10

15

Бутанол-1 C4H9OH

16

Бутен (Бутилен) C4H8

17

Бутилацетат C6H12O2

18

Винилацетат C4H6O2

19

Винилхлорид C2H3C1

20

Водород H2

21

Гексан C6H14

22

Гексен C6H12

23

Гептан C7H16

24

Дивинил C4H6

25

Дизельное топливо

26

Диэтиловый эфир C4H10O

27

Диметилсульфид C2H6S

28

Дихлорэтан(C2H4Cl2

29

Диэтиловый эфир С4Н10О

30

Изобутан i-C4H10

31

Изобутилен i-C4H8

32

Изопрен С5Н8

33

Керосин С4Н9ОН

34

Метан CH4

35

Метанол СН3ОН

36

н-октан С8Н18

37

Нонан С9Н20

38

Оксид Пропилена C3H6O

39

Оксид этилена С2Н4О

40

Пентан C5H12

41

Пропан С3Н8

42

Пропан-Бутан

43

Пропанол (изопропанол, изопропиловый спирт) C3H8OH

44

Пропилен C3H6

45

Стирол С8Н8

46

Толуол С7Н8

47

Уайт-спирит

48

Углеводороды C1-C12

49

Углеводороды C1-C5

50

Углеводороды C6-C12

51

Хлорбензол С6Н5С1

52

Циклогексан C6H12

53

Циклопентан C5H10

54

Циклопропан С3Н6

55

Этан С2Н6

56

Этанол С2Н5ОН

57

Этилацетат С4Н8O2

58

Этилбензол С8Н10

59

Этилен С2Н4













Наименование

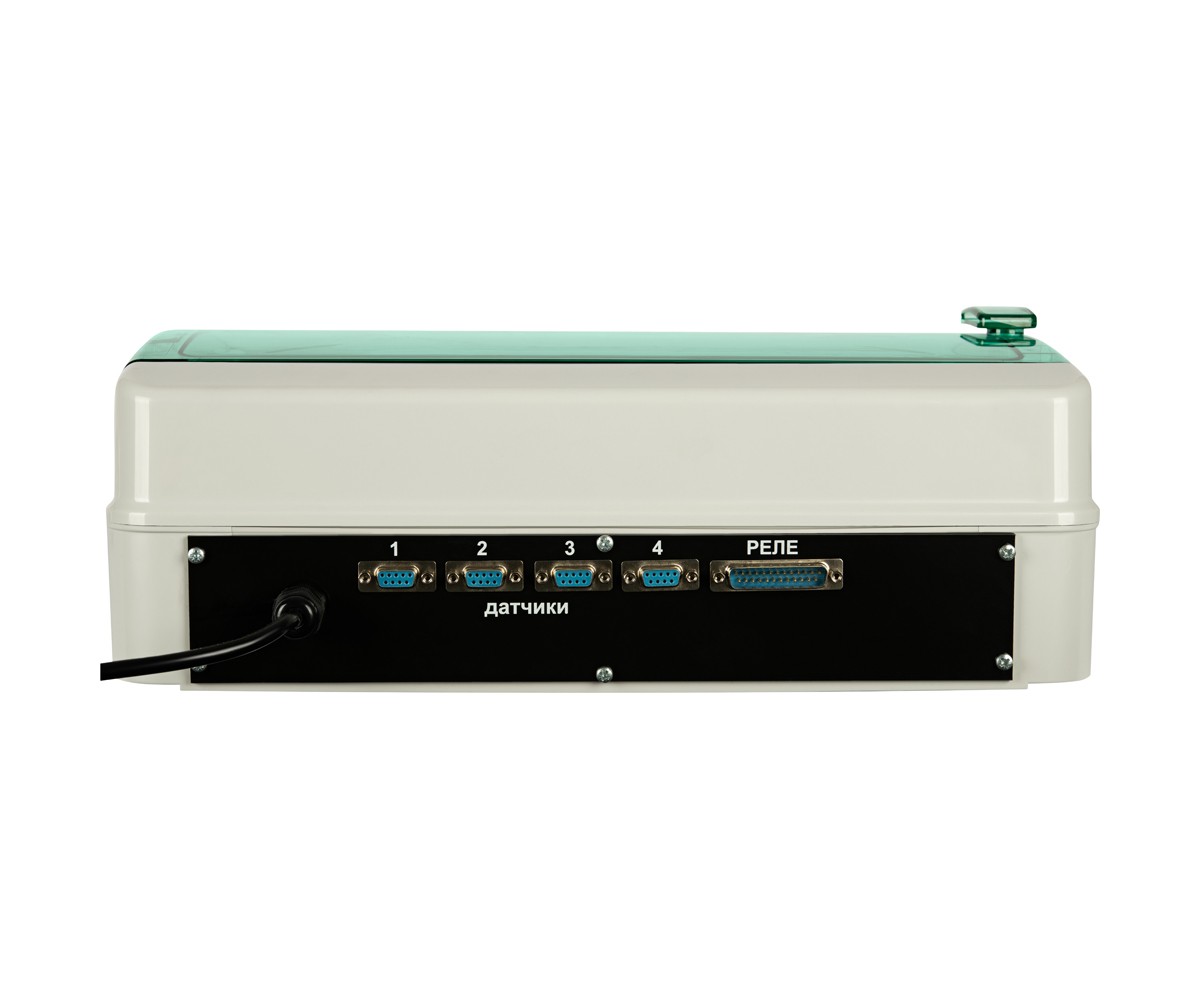

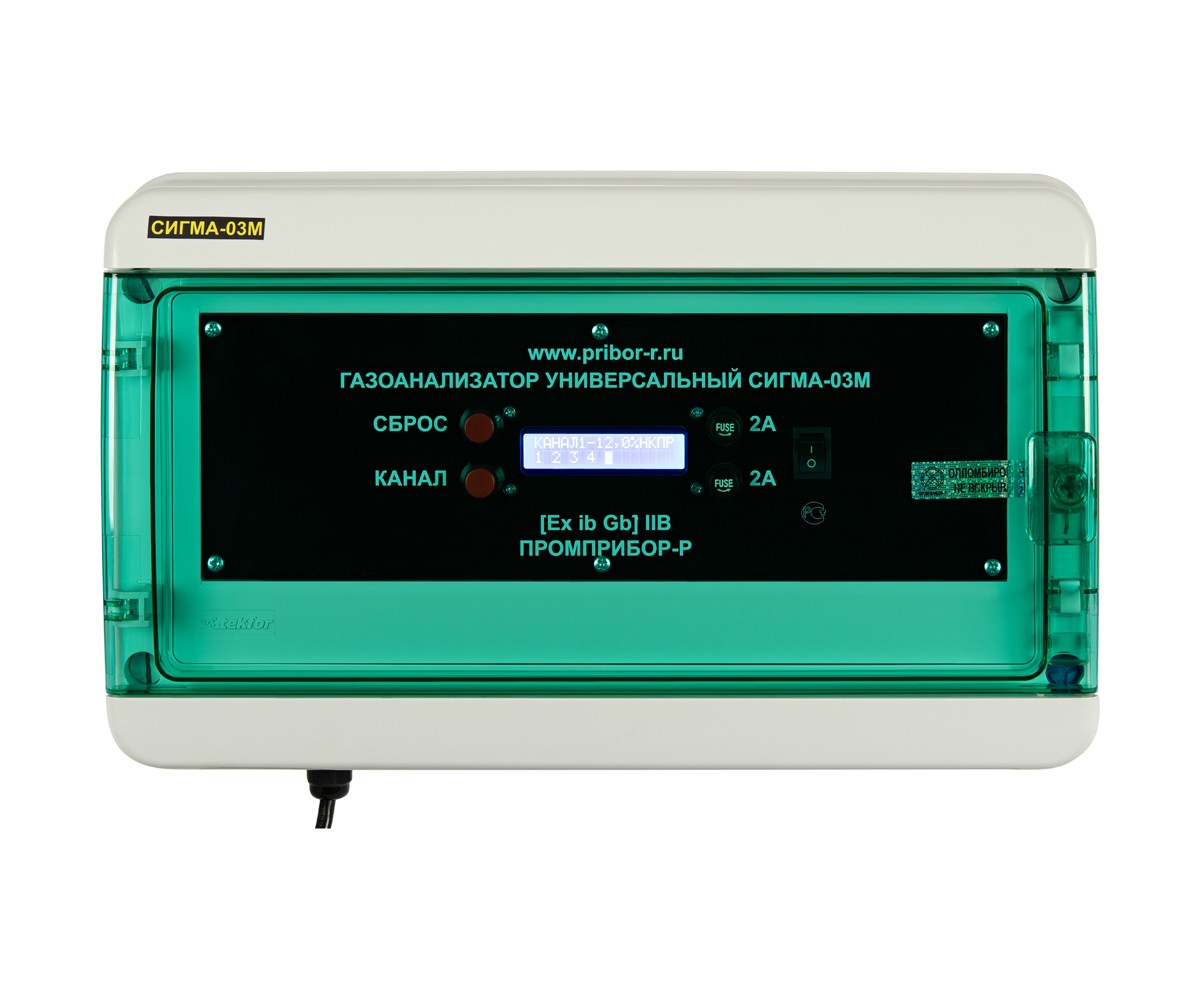

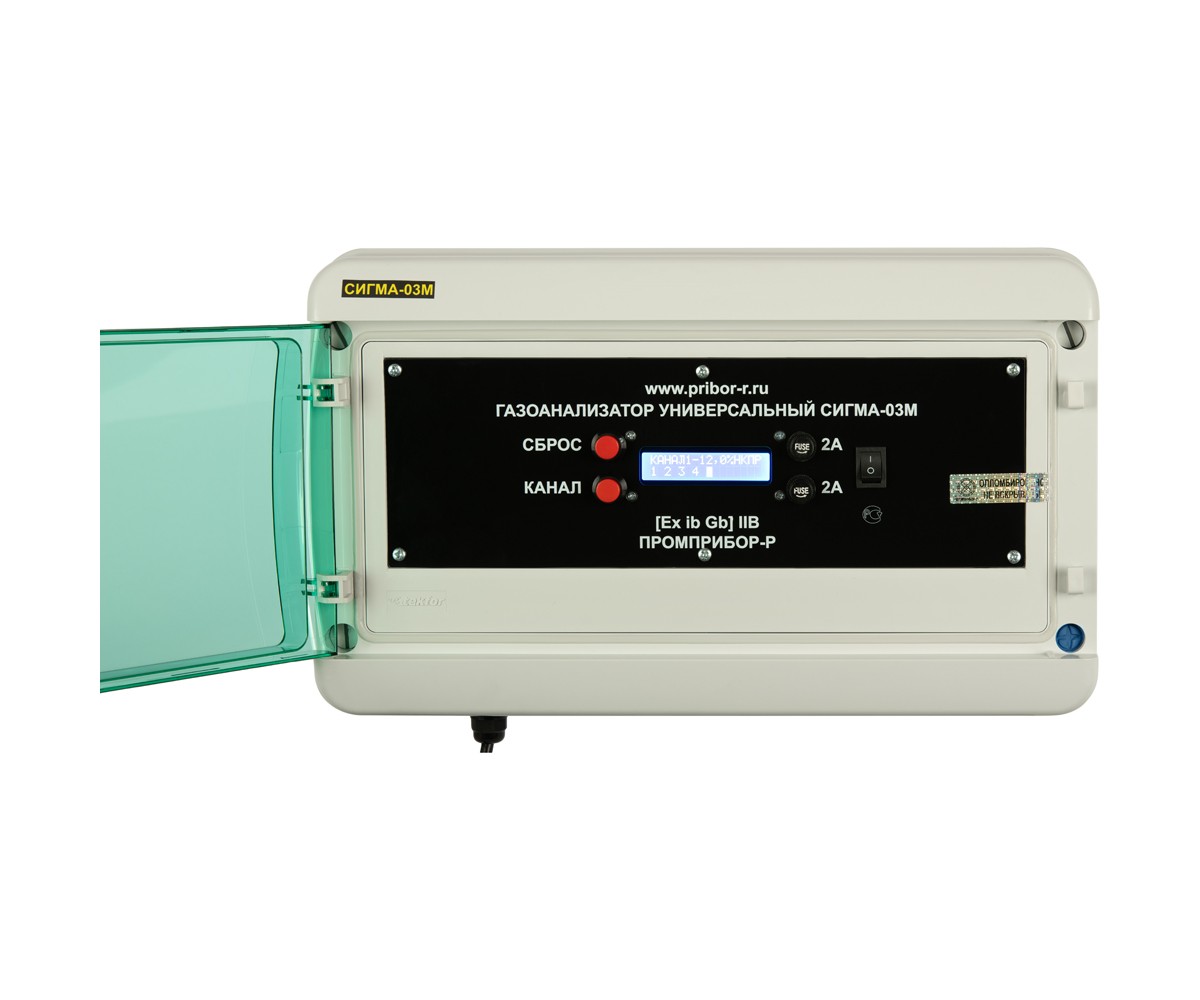

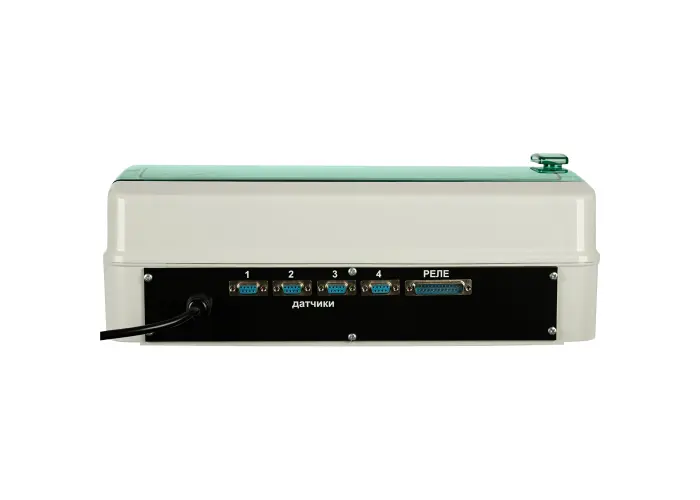

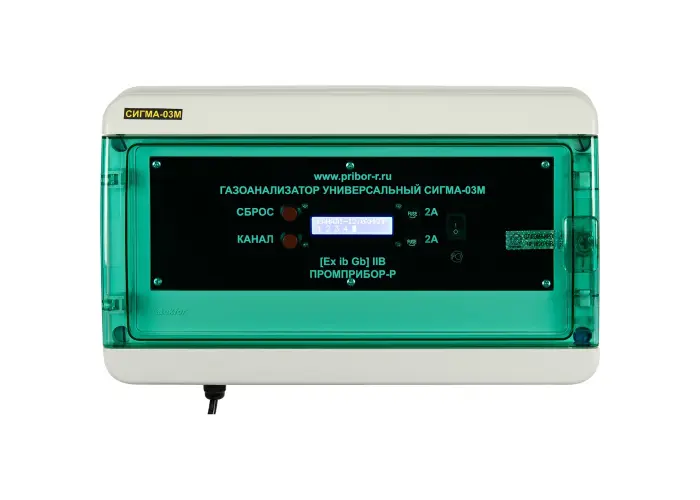

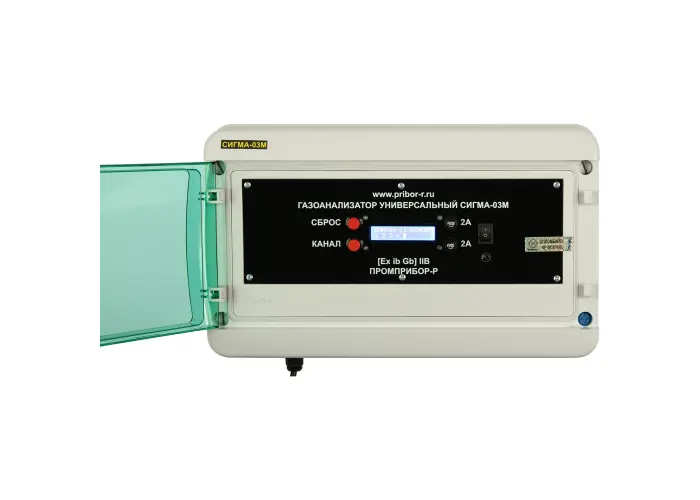

Пульты информационные Сигма-03
Пульт информационный, стационарный, с индикацией и встроенным блоком питания, блоком реле, питание 220 или 24В
Пульт Сигма-03М .ИПК-4.8, количество каналов (датчиков) 4, 8 реле
Пульт Сигма-03 .ИПК-4.16, количество каналов (датчиков) 4, 16 реле
Пульт Сигма-03 .ИПК-8.8, количество каналов (датчиков) 8,8 реле
Пульт Сигма-03 .ИПК-8.16, количество каналов (датчиков) 8, 16 реле
Пульт Сигма-03 .ИПК-16.8, количество каналов (датчиков) 8, 16 реле
Пульт Сигма-03 .ИПК-16.16, количество каналов (датчиков) 14, 8 реле

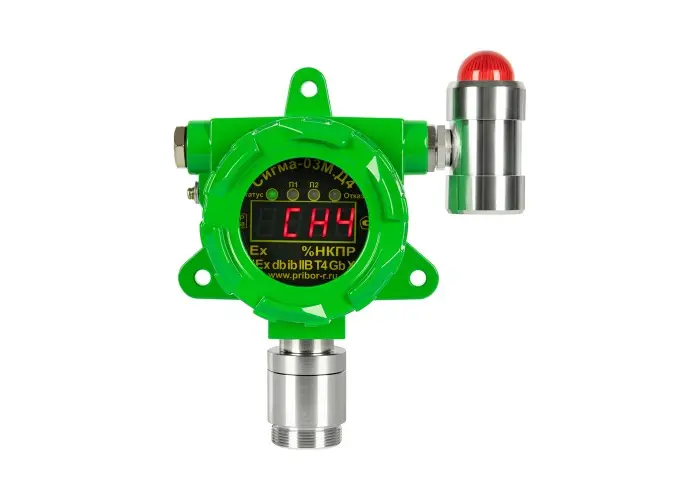

Датчики к газоанализатору Сигма-03М
Датчик с унифицированным сигналом СИГМА-03М.ДЭ
Датчик с унифицированным сигналом СИГМА-03М.ДК
Датчик с унифицированным сигналом СИГМА-03М.ДВ оптический
Датчик с унифицированным сигналом СИГМА-03М.ДВ (термокаталитический)
Датчик с унифицированным сигналом СИГМА-03М.ДП







Комплект поставки газоанализатора «СИГМА-03М» формируется по спецификации заказа из блоков, приведенных в таблице

Обозначение

Наименование

Кол-во

Примечание



Блок информационный

СИГМА-03М.ИПК

1 шт.

К блоку может быть присоединено до 8 датчиков любого типа

ГПСК07.41.00.000

Датчик СИГМА-03М.ДВ (термокаталитический)

**

С руководством по эксплуатации

ГПСК07.43.00.000

Датчик СИГМА-03М.ДП



**

С руководством по эксплуатации



Кабель ремонтный*

1 шт





Розетка DB9-M с корпусом

**





Розетка DB25-M с корпусом

1 шт



ГПСК07.00.00.000РЭ

Руководство по эксплуатации

 СИГМА-03М

1 экз.





Конвертер RS-485 к USB (*)

1 экз.

(*) поставляется для модификаций оснащенных разъемом RS-485







Назначение:

Непрерывное автоматическое измерение концентрации взрывоопасных горючих и токсичных газов и паров, элегаза и кислорода в воздухе рабочей зоны и в окружающей среде, сигнализации (световой и звуковой) о превышении заданных уровней концентрации. Передача данных в ПК через интерфейс RS 485 ( доп. функция под заказ).

Достоинства:

Цифровая индикация результатов измерения по каждому из каналов; микропроцессорная система сбора данных; помехозащищенность; возможность крепления на стенку; низкая цена.

Применение:

Контроль атмосферного воздуха в производственных помещениях и на промплощадках объектов химической, нефтехимической, газовой, металлургической, фармацевтической, пищевой промышленности, энергетике, коммунальном хозяйстве, животноводстве, в газовых и автомобильных хозяйствах (АЗС, АГНКС, автостоянки и подземные паркинги), а так же при контроле окружающей среды в местах отбора проб, подвалах, колодцах, коллекторах подземных коммуникаций, в котельных и др. помещениях технологических объектов.

Сфера применения:

Предприятия, использующие стационарные газоанализаторы воздуха рабочей зоны:

■ теплоснабжающие предприятия, котельные;

■ автостоянки закрытого типа, гаражи;

■ предприятия водоснабжения и водоотведения;

■ объекты газоснабжения и газопотребления;

■ промышленные предприятия;

■ склады ГСМ;

■ холодильные установки, предприятия хранения аммиака;

■ хранилища газообразного и жидкого хлора и др.

                      Метан

  •
    • предприятия водоснабжения и водоотведения;
    • объекты газоснабжения и газопотребления;
    • буровые, добывающие нефтяные платформы;
    • газо- нефтеперерабатывающие терминалы/станции, заводы;
    • установки по переработке, хранению нефти, газа;
    • газопроводы, нефтепроводы;
    • компрессорные станции магистральных газо- нефтепроводов;
    • АЗС
    • Объекты ЖКХ
    • Коммунальные сети
    • Очистительные сооружения (коллекторы)



  •            Угарный газ
    • теплоснабжающие предприятия, котельные;
    • автостоянки закрытого типа, гаражи;
    • пивоваренное производство;
    • Для животноводства и сельского хозяйства
    • Очистительные сооружения (коллекторы)

           Кислород

  • предприятия водоснабжения и водоотведения;
  • Объекты ЖКХ
  • Коммунальные сети
  • Очистительные сооружения (коллекторы)

           Сероводород

  • Объекты ЖКХ
  • Коммунальные сети
  • буровые, добывающие нефтяные платформы;
  • Для животноводства и сельского хозяйства
  • Очистительные сооружения (коллекторы)

            Пропан

  • АЗС
  • объекты газоснабжения и газопотребления;
  • газо- нефтеперерабатывающие терминалы/станции, заводы;
  • установки по переработке, хранению нефти, газа;
  • компрессорные станции магистральных газо- нефтепроводов;
  • Очистительные сооружения (коллекторы

            Бутан

  • АЗС
  • объекты газоснабжения и газопотребления;
  • газо- нефтеперерабатывающие терминалы/станции, заводы;
  • установки по переработке, хранению нефти, газа;
  • компрессорные станции магистральных газо- нефтепроводов

           Аммиак

  • холодильные установки, предприятия хранения аммиака;
  • Пищевое производство;
  • Для животноводства и сельского хозяйства
  • Очистительные сооружения (коллекторы)

           СО2

  • пивоваренное производство;
  • Для животноводства и сельского хозяйства
  • Очистительные сооружения (коллекторы)

            Хлор

  • хранилища газообразного и жидкого хлора и др.
  • Очистительные сооружения (коллекторы)

            Ацетон, толуол, уайт-спирит,ксилол

  • склады ГСМ;
  • химическая промышленность;

            С1-С12

  • буровые, добывающие нефтяные платформы;
  • установки по переработке, хранению нефти, газа;
  • газо- нефтеперерабатывающие терминалы/станции, заводы;
  • газопроводы, нефтепроводы;
  • компрессорные станции магистральных газо- нефтепроводов;

           Бензин, дизельное топливо, авиакеросин

  • АЗС
  • топливноналивные терминалы;
  • авиационные ангары
  • резервуарные, наливные эстакады, портовые терминалы;

           Элегаз

  • тепловые электростанции;
  • топливно-энергетический комплекс: ГРЭС, ТЭЦ.

          Формальдегид

  • Пищевое производство;

          Озон

  • Канализационная насосная станция
  • Очистительные сооружения (коллекторы)
  • предприятия водоснабжения и водоотведения;
  • объекты газоснабжения и газопотребления;
  • буровые, добывающие нефтяные платформы;
  • газо- нефтеперерабатывающие терминалы/станции, заводы;
  • установки по переработке, хранению нефти, газа;
  • газопроводы, нефтепроводы;
  • компрессорные станции магистральных газо- нефтепроводов;
  • АЗС
  • Объекты ЖКХ
  • Коммунальные сети
  • Очистительные сооружения (коллекторы)
Рекомендуем также
