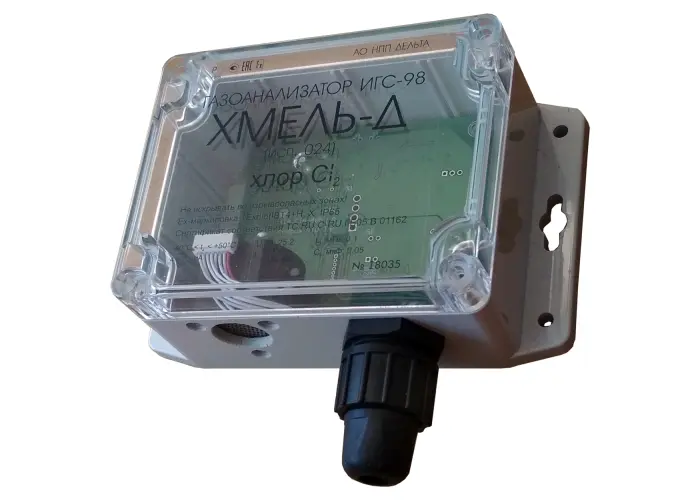

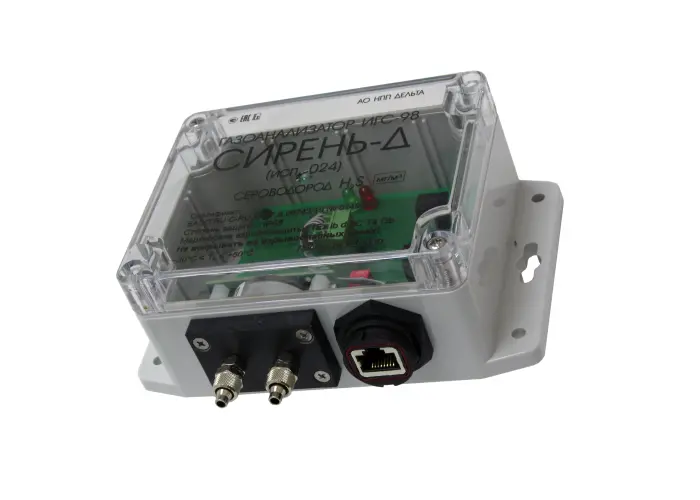

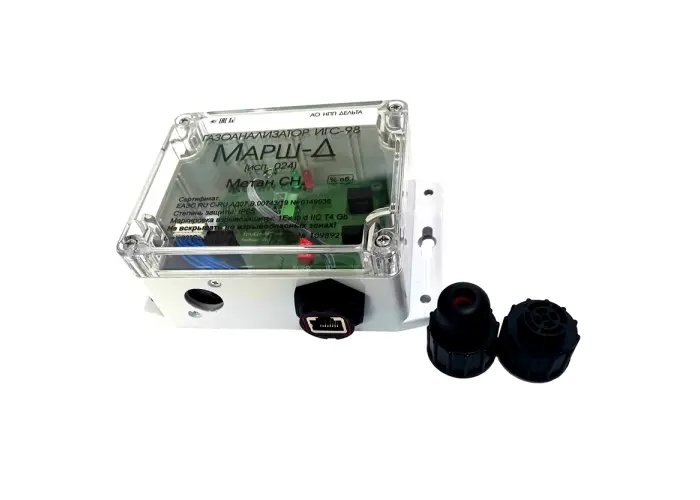

Газоанализатор стационарный серии ИГС-98 исполнение 024
- Код 12835
- Бренд НПО Поиск (НПП Дельта)
-
Страна
Россия
Газоанализатор ИГС-98 модификация «Д» исполнение 024 представляет собой стационарный прибор для измерения токсичных, горючих и опасных газов в рабочей зоне. Цифровой выход RS-485, Modbuss RTU.
- Внесен в государственный реестр СИ ФГИС АРШИН
- Первичная поверка включена в стоимость прибора
- Гарантия от завода-производителя
- Наличие сертификатов, соответствие ГОСТ и ТУ
- Доставка транспортными компаниями во все регионы России.
Основные метрологические характеристики газоанализатора исполнение 024:
|
Измеряемый газ |
Диапазон |
Порог 1 |
Порог 2 |
Пределы допускаемой основной погрешности, % |
|
Диоксид азота NO2 |
от 0,01 до 10 мг/м3 от 0,1 до 32 мг/м3 от 1 до 320 мг/м3 |
2 мг/м3 |
10 мг/м3 |
25% 15% 15% |
|
Оксид азота NO |
от 0,01 до 5 мг/м3 от 0,1 до 32 мг/м3 от 1 до 4000 мг/м3 |
5 мг/м3 |
15 мг/м3 |
25% 15% 15% |
|
Аммиак NH3 |
от 0,01 до 10 мг/м3 от 0,1 до 200 мг/м3 от 1 до 1600 мг/м3 |
20 мг/м3 |
60 мг/м3 |
25% 15% 15% |
|
Водород H2 |
от 0,01 до 4 об. доля, % |
0,4% об. |
0,8% об. |
15% |
|
Хлористый водород HCl |
от 0,1 до 32 мг/м3 от 1 до 320 мг/м3 |
5 мг/м3 |
15 мг/м3 |
15% 15% |
|
Гелий He |
от 1 до 100 об. доля, % |
- |
- |
25% |
|
Кислород O2 |
от 0,01 до 1,6 об. доля, % от 0,1 до 32 об. доля, % от 1 до 100 об. доля, % |
18% об. |
23% об. |
15% 2,5% 5% |
|
Метан CH4 |
от 0,01 до 1 об. доля, % от 0,01 до 3,2 об. доля, % от 0,01 до 5 об. доля, % |
0,5% об. |
1% об. |
15% 15% 10% |
|
Метанол CH3OH |
от 0,1 до 32 мг/м3 от 0,01 до 8 г/м3 от 0,01 до 1,6 об. доля, % |
5 мг/м3 |
15 мг/м3 |
25% 15% 15% |
|
Пропан С3Н8 |
от 0,01 до 2 об. доля, % от 0,1 до 100 об. доля, % |
0,2% об. |
0,4% об. |
15% 15% |
|
Сероводород H2S |
от 0,01 до 4 мг/м3 от 0,1 до 32 мг/м3 от 1 до 200 мг/м3 |
3 мг/м3 |
10 мг/м3 |
25% 15% 15% |
|
Диоксид серы SO2 |
от 0,01 до 4 мг/м3 от 0,1 до 32 мг/м3 от 1 до 320 мг/м3 |
10 мг/м3 |
- |
25% 15% 15% |
|
Углеводороды C2-С10 |
от 50 до 3200 мг/м3 от 0,01 до 2 об. доля, % |
0.2% об. |
0.4% об. |
35% 15% |
|
Диоксид углерода CO2 |
от 0,01 до 2 г/м3 от 0,01 до 5 об. доля, % от 0,1 до 100 об. доля, % |
0,5% об. |
2,5% об. |
25% 15% 15% |
|
Оксид углерода СО |
от 0,01 до 32 мг/м3 от 0,1 до 320 мг/м3 от 0,001 до 3,2 г/м3 |
20 мг/м3 |
100 мг/м3 |
15% 15% 15% |
|
Формальдегид СН2О |
от 0,1 до 10 мг/м3 |
0,5 мг/м3 |
2,5 мг/м3 |
25% |
|
Хлор Cl2 |
от 0,01 до 4 мг/м3 от 0,1 до 32 мг/м3 |
1 мг/м3 |
5 мг/м3 |
25% 15% |
|
Этанол С2Н5ОН |
от 0,1 до 32 мг/м3 от 0,01 до 8 г/м3 от 0,01 до 1,6 об. доля, % |
1 г/м3 |
5 г/м3 |
25% 15% 15% |
Основные технические характеристики газоанализатора исполнение 024:
|
Характеристика |
Значение |
|
Материал корпуса |
пластик |
|
Тип сенсора |
термокаталитический ,оптический, электрохимический |
|
Цифровая индикация |
4-х сегментный индикатор |
|
Сигнализация: |
|
|
- световая |
Два светодиода |
|
- звуковая |
нет |
|
Напряжение питания от источника постоянного тока, В |
24 В – Номинальное Рабочее 8 – 24 В |
|
Выходной сигнал |
|
|
-цифровой |
RS-485, протокол ModbusRTU, Параметры по умолчанию 9600.8E1Адрес 17 |
|
-дискретные выходы |
нет |
|
Основная относительная погрешность измерения в нормальных условиях (н.у.), % не более |
25 |
|
Условия эксплуатации: |
|
|
- температура окружающей среды для датчиков с ТК и ОП сенсором |
от –30 до +50 °С |
|
- температура окружающей среды для датчиков с ЭХ сенсором |
от –30 до +50 °С |
|
- атмосферное давление |
от 84 до 120 кПа |
|
- относительная влажность |
от 30 до 95 % |
|
Срок службы газоанализатора исполнение 024, лет, не более |
10 |
|
Средний срок службы сенсоров, лет |
3 |
|
Потребляемая мощность, Вт не более |
0,5 |
|
Степень защиты оболочки |
IP65 |
|
Уровень взрывозащиты |
1Ex ib в IIС T4 Gb |
|
Гарантийный срок эксплуатации, мес. |
12 |
|
Межповерочный интервал, мес. |
12 |
|
Масса газоанализатора исполнение 024, не более, г |
300 |
|
Габаритные размеры, мм |
145х135х55 |
Скачать бланк заказа на системы контроля загазованности
Цены на стационарные газоанализаторы исполнение 024 серии ИГС-98 и аксессуары (с 16 марта 2026 года):
|
Газоанализатор ИГС-98, модификация Агат-Д, исполнение 024 (от 0,01 до 10 мг/м3) |
Диоксид азота NO2 | 64 538 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Агат-Д, исполнение 024 (от 0,1 до 32 мг/м3) |
Диоксид азота NO2 |
42 334 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Агат-Д, исполнение 024 (от 1 до 320 мг/м3) |
Диоксид азота NO2 | 52 948 руб. с НДС |
| Газоанализатор ИГС-98, модификация Айва-Д, исполнение 024 (от 0,1 до 32 мг/м3) | Оксид азота NO | 52 582 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Астра-Д, исполнение 024 (от 0,01 до 10 мг/м3) |
Аммиак NH3 | 71 126 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Астра-Д, исполнение 024 (от 0,1 до 200 мг/м3) |
Аммиак NH3 |
49 166 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Астра-Д, исполнение 024 (от 1 до 1600 мг/м3) |
Аммиак NH3 |
по запросу |
|
Газоанализатор ИГС-98, модификация Бином-Д, исполнение 024 (от 0,01 до 2 об. доля, %), оптический сенсор |
Углеводороды С2-С10 |
62 342 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Бином-Д, исполнение 024 (от 0,01 до 2 об. доля, %), т/к сенсор |
Углеводороды С2-С10 | 36 478 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Бином-Д, исполнение 024 (от 50 до 3200 мг/м3) |
Углеводороды С2-С10 |
42 334 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Бином-Д, исполнение 024 (от 50 до 3200 мг/м3), ФИД |
Углеводороды С2-С10 | по запросу |
|
Газоанализатор ИГС-98, модификация Бриз-Д, исполнение 024 (от 0,01 до 1,6 об. доля, %) |
Этанол C2H5OH |
62 708 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Бриз-Д, исполнение 024 (от 0,01 до 8 г/м3) |
Этанол C2H5OH |
42 334 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Бриз-Д, исполнение 024 (от 0,1 до 32 мг/м3) |
Этанол C2H5OH |
49 166 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Верба-Д, исполнение 024 (от 0,01 до 4 об. доля, %) |
Водород H2 |
44 286 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Верба-Д, исполнение 024 (от 0,01 до 4 об. доля, %) т/к сенсор |
Водород H2 |
37 576 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Гелиос-Д, исполнение 024 (от 1 до 100 об. доля, %) |
Гелий He |
72 102 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Дукат-Д, исполнение 024 (от 0,01 до 5 об. доля, %), оптический сенсор |
Диоксид углерода CO2 |
63 318 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Дукат-Д, исполнение 024 (от 0,1 до 100 об. доля, %), оптический сенсор |
Диоксид углерода CO2 |
по запросу |
|
Газоанализатор ИГС-98, модификация Клевер-Д, исполнение 024 (от 0,01 до 1,6 об. доля, %) |
Кислород О2 |
46 360 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Клевер-Д, исполнение 024 (от 0,1 до 32 об. доля, %) |
Кислород О2 |
29 890 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Мак-Д, исполнение 024 (от 0,01 до 32 мг/м3) |
Оксид углерода СО |
53 143,20 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Мак-Д, исполнение 024 (от 0,1 до 320 мг/м3) |
Оксид углерода СО |
28 914 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Мак-Д, исполнение 024 (от 1 до 3,2 г/м3) |
Оксид углерода СО | 43 188 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Мальва-Д, исполнение 024 (от 0,01 до 3,0 об. доля, %) |
Метанол CH3OH |
63 684 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Мальва-Д, исполнение 024 (от 0,01 до 8 г/м3) |
Метанол CH3OH |
42 334 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Мальва-Д, исполнение 024 (от 0,1 до 32 мг/м3) |
Метанол CH3OH |
47 214 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Марш-Д, исполнение 024 (от 0,001 до 1 об. доля, %) |
Метан CH4 | 40 016 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Марш-Д, исполнение 024 (от 0,01 до 3,2 об. доля, %) |
Метан CH4 |
28 914 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Марш-Д, исполнение 024 (от 0,01 до 5 об. доля, %) |
Метан CH4 |
63 318 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Марш-Д, исполнение 024 (от 1 до 100 об. доля, %) |
Метан CH4 |
97 234 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Пион-Д, исполнение 024 (от 0,01 до 2 об. доля, %), оптический сенсор |
Пропан C3H8 |
62 342 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Пион-Д, исполнение 024 (от 0,01 до 2 об. доля, %), т/к сенсор |
Пропан C3H8 |
42 334 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Пион-Д, исполнение 024 (от 0,1 до 100 об. доля, %), оптический сенсор |
Пропан C3H8 |
73 810 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Сапфир-Д, исполнение 024 (от 0,01 до 4 мг/м3) |
Диоксид серы SO2 | 66 368 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Сапфир-Д, исполнение 024 (от 0,1 до 32 мг/м3) |
Диоксид серы SO2 |
40 382 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Сапфир-Д, исполнение 024 (от 1 до 320 мг/м3) |
Диоксид серы SO2 | 53 924 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Сирень-Д, исполнение 024 (от 0,001 до 1 мг/м3) |
Сероводород H2S | по запросу |
|
Газоанализатор ИГС-98, модификация Сирень-Д, исполнение 024 (от 0,01 до 4 мг/м3) |
Сероводород H2S | 67 466 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Сирень-Д, исполнение 024 (от 0,1 до 32 мг/м3) |
Сероводород H2S |
39 406 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Сирень-Д, исполнение 024 (от 1 до 200 мг/м3) |
Сероводород H2S |
41 358 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Флора-Д, исполнение 024 (от 0,1 до 10 мг/м3) |
Формальдегид H2CO |
38 430 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Хвощ-Д, исполнение 024 (от 0,1 до 32 мг/м3) |
Хлористый водород HCl |
55 754 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Хвощ-Д, исполнение 024 (от 1 до 320 мг/м3) |
Хлористый водород HCl | 58 438 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Хмель-Д, исполнение 024 (от 0,01 до 4 мг/м) |
Хлор Cl2 | 61 610 руб. с НДС |
|
Газоанализатор ИГС-98, модификация Хмель-Д, исполнение 024 (от 0,1 до 32 мг/м3) |
Хлор Cl2 |
51 972 руб. с НДС |
|
Аксессуары: |
||
|
Адаптер питания AC-DC в розетку (6Вт 24В)/(Д, СВ, А-1) |
2 074 руб. с НДС |
|
|
Источник питания на DIN-рейку 35мм (15Вт 24В) |
3 050 руб. с НДС |
|
|
Источник питания на DIN-рейку 35мм (30Вт 24В) |
4 270 руб. с НДС |
|
|
Выносной блок реле (на DIN-рейку) |
3 416 руб. с НДС |
|
|
Ограничитель ОП-100 (Uo 24В, Io 100мА) |
3 416 руб. с НДС |
|
|
Разветвитель интерфейса RS-422/485, 3 точки подключения |
3 050 руб. с НДС | |
|
Коробка клеммная для разветвления интерфейса RS-485 |
3 050 руб. с НДС | |
|
Шкаф настенный (4 модуля) |
4 270 руб. с НДС |
|
|
Шкаф настенный (18 модулей) |
10 736 руб. с НДС |
|
|
Шкаф настенный (36 модулей) |
14 884 руб. с НДС |
|
|
Кабель витая пара UUTP4-C5E, метр пог. |
244 руб. с НДС |
|
|
Кабель КИС-Внг(А)-LS 2х2х0,60 для интерфейса RS-485, метр пог. |
671 руб. с НДС | |
|
Козырек брызгозащитный |
6 954 руб. с НДС | |
|
Технологическая камера (Д исп. 024) |
6 466 руб. с НДС | |
|
Насадка для поверки (калибровочная) НГ-107 (Д исп. 024; МАК-С-2М) |
4 270 руб. с НДС руб. с НДС |
Скачать бланк заказа на системы контроля загазованности
Комплект поставки газоанализатора исполнение 024:
- газоанализатор стационарный исполнение 024;
- паспорт;
- свидетельство о первичной поверке;
- руководство по эксплуатации;
- упаковка.
Дополнительное оборудование и аксессуары к газоанализатору стационарному исполнение 024:
- блок питания 0,25А 24В (адаптер в розетку 220/24 В)
- блок питания 0,6А 24В (адаптер на DIN-рейку 220/24 В)
- блок питания 1,5А 24В (адаптер на DIN-рейку 220/24 В)
- насадка для поверки (калибровочная) НГ-107
- кабель витая пара UUTP4-C5E
Скачать бланк заказа на системы контроля загазованности
Документация по газоанализатору ИГС-98 исполнение 024:
-Программа для настройки параметров
-Руководство по эксплуатации стационарного газоанализатора ИГС-98 исполнение 024
-Описание типа (приложение к Свидетельству об утверждении типа средства измерения)
-Сертификат ТР ТС 012/2011 до 2028 года
Декларация ТР ТС 020/2011 Электромагнитная совместимость
Скачать бланк заказа на системы контроля загазованности
Газосигнализатор исполнение 024 серии ИГС-98 одноканальные с цифровой индикацией представляет собой стационарный прибор для измерения токсичных, горючих и опасных газов в рабочих зонах.
Конструктивно газоанализатор исполнение 024 серии ИГС-98 выполнен в сером корпусе из поликарбоната с прозрачной крышкой. На корпусе прибора имеются: разъем для подключения питания и шины RS-485 (Разъем RJ45, компьютерный), отверстие для доступа воздуха к сенсору, фланцы с отверстиями для крепления. В корпусе прибора размещены: основная печатная плата и плата трансмиттера.
Чувствительный сенсор преобразует концентрацию контролируемого газа в электрический сигнал, а вычислительная схема определяет концентрацию газа и по запросу ведущего устройства сообщает эти данные. Пороги срабатывания записаны в газоанализатор. Ведущее устройство может опрашивать прибор как о концентрации газа, так и о срабатывании по порогам.
Питание осуществляется от внешнего источника. Номинальное напряжение питания сигнализатора 24 вольта. Газоанализаторы имеют цифровую индикацию,цифровой выход RS-485 (MOdbus RTU). Соединение с источником питания и внешними устройствами производится через разъем, расположенный на корпусе прибора.
Рекомендации по установке:
Приборы устанавливают вблизи зоны возможного выделения измеряемого газа. Высота установки прибора зависит от физических свойств газов и характера работы персонала. Поскольку газы, более тяжёлые, чем воздух (например СО2, пропан, хлор и др.), будут скапливаться в нижней части помещения, для них газоанализаторы устанавливают на высоте не более 1,5 метра от пола. Более лёгкие газы (например, Н2, СН4 и др.) будут подниматься в верхнюю часть помещения, и газоанализаторы надо ставить в верхней части помещения. Для газов, имеющих плотность близкую к воздуху (например, СО), место расположения определяется особенностью движения воздуха в контролируемом объеме. Для контроля токсичных газов газоанализаторы располагают на уровне дыхания человека: для сидящего в операторной – 150 см, для идущего по проходу – 180 см.
Располагать газоанализаторы необходимо так, чтобы осуществлять легкий доступ для ремонта и проверки работоспособности. При расположении приборов надо стремиться обеспечить минимальное время задержки при транспортировании газовых примесей воздушными потоками от источника до газоанализатора, а значит, необходимо учитывать особенности воздушных потоков в конкретном помещении. Наличие принудительной вентиляции или системы кондиционирования воздуха полностью меняют естественное направление потоков и, следовательно, места расположения газоанализаторов. При постоянно работающей вытяжной вентиляции, все воздушные потоки скоростью более 0,1м/с направят воздух с примесями в место вытяжки по кратчайшему расстоянию от места утечки, независимо от плотности газа. Особенно это относится к газам с плотностью, близкой к плотности воздуха – угарному газу, кислороду и сероводороду.
Скачать программу для настройки параметров
Скачать бланк заказа на системы контроля загазованности
Оставить заявку
Россия, Московская область, Истра, улица Главного Конструктора В.И. Адасько, 9
