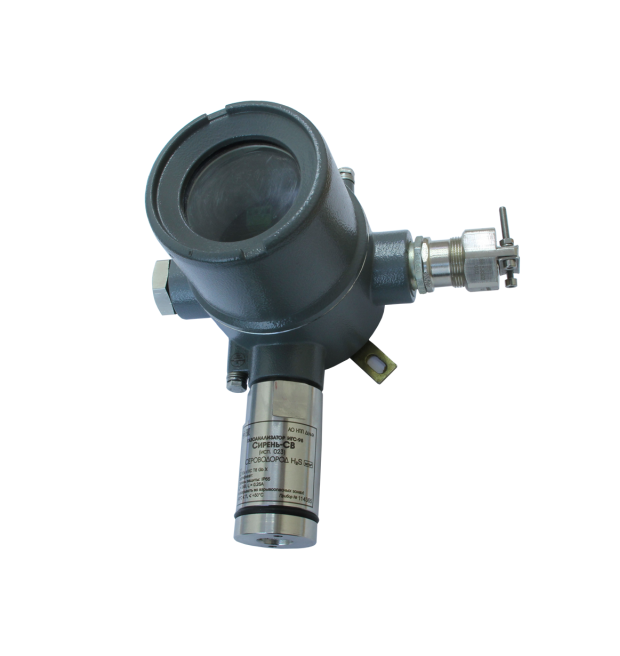

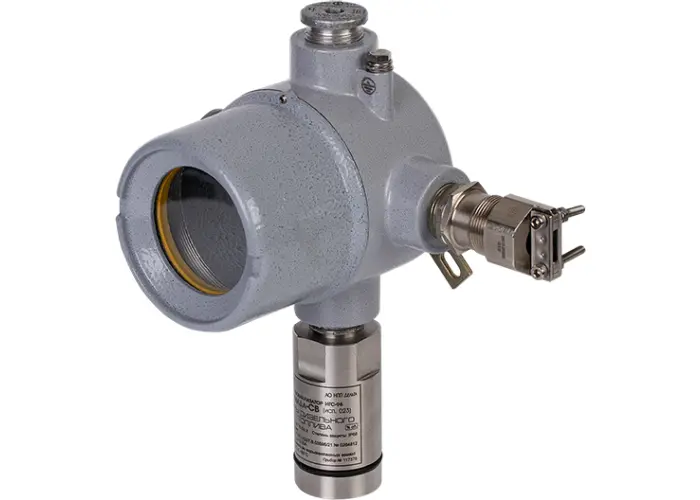

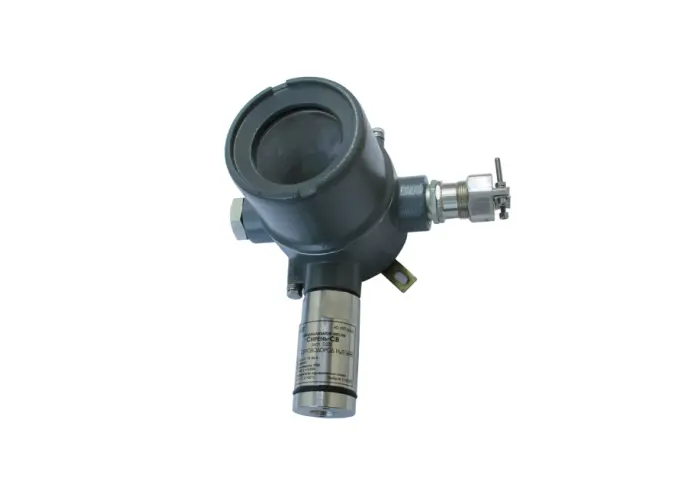

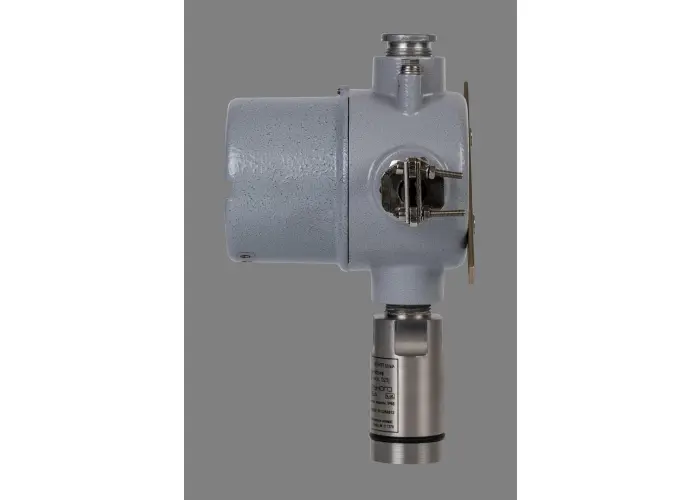

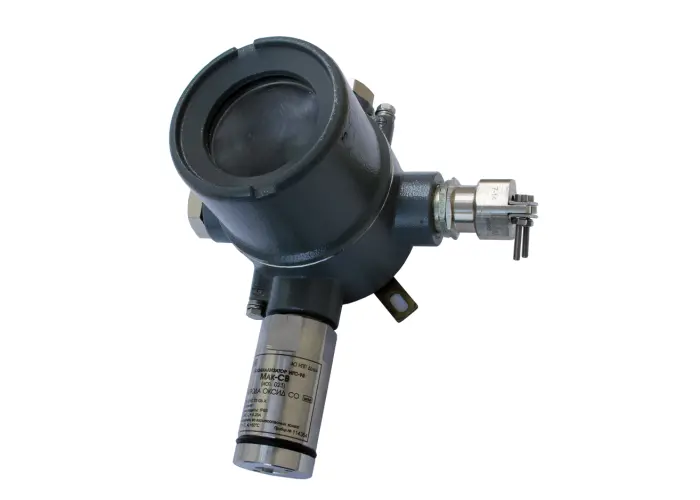

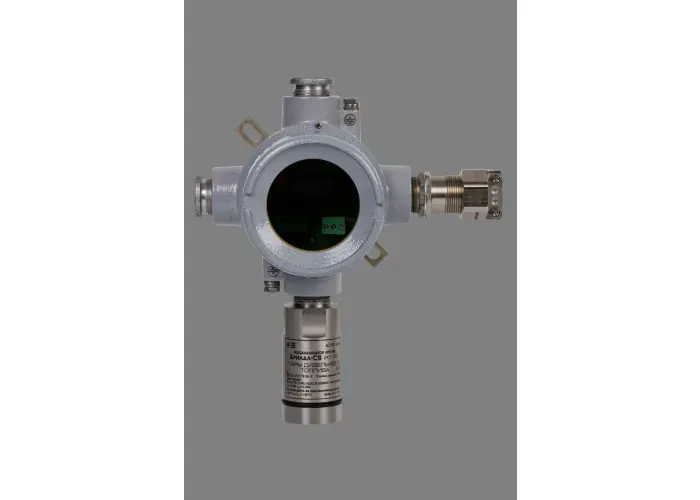

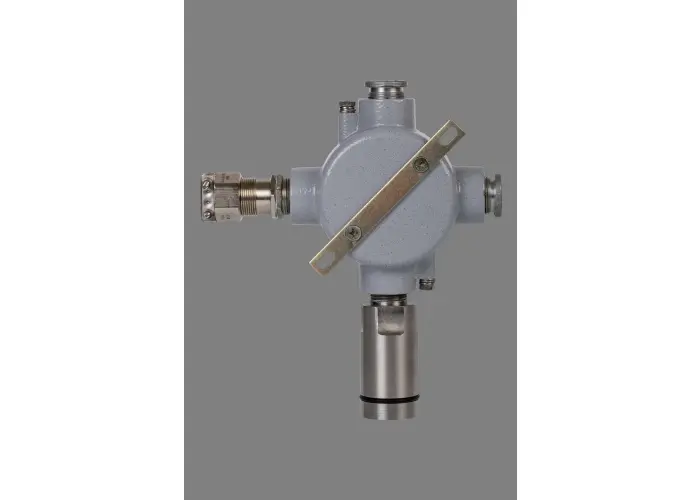

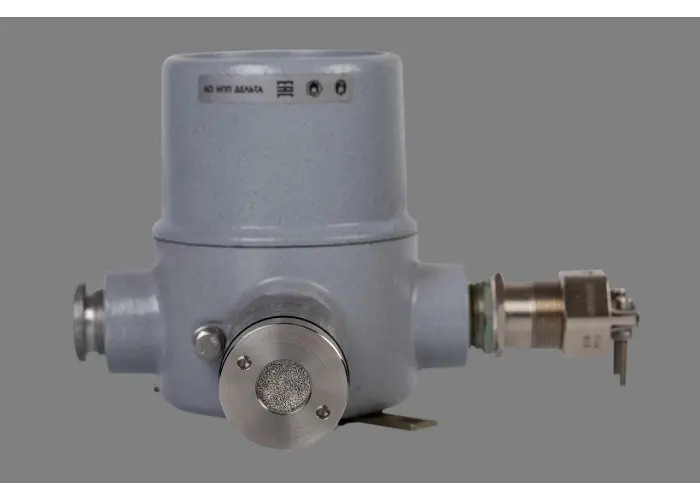

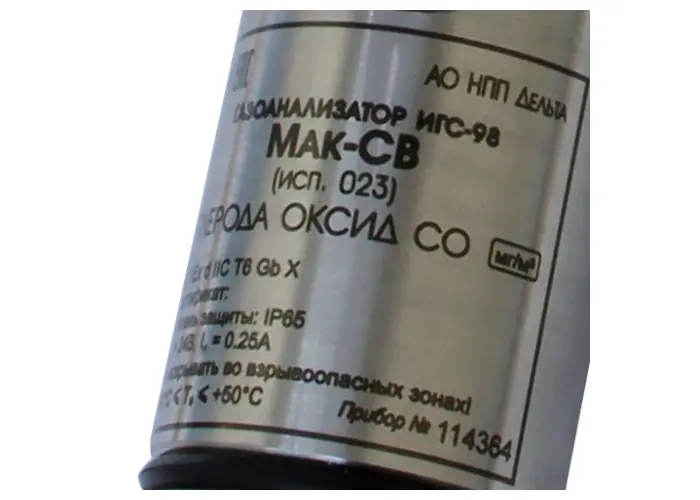

Газоанализатор стационарный серии ИГС-98 исполнение 023

Газоанализатор стационарный серии ИГС-98 исполнение 023

Оставить заявку

Газоанализатор ИГС-98 модификация «СВ» исполнение 023 представляет собой стационарный прибор для измерения токсичных, горючих и опасных газов в рабочих зонах. Конструктивно прибор выполнен в сборном корпусе из коммутационной части, выполненной из литого алюминия, и измерительной головки – нержавеющая сталь. На корпусе прибора имеются герметичные вводы для кабеля электропи-тания и выходных сигналов, фланцы с отверстиями для крепления. В корпусе прибора размещены печатные платы. В измерительной головке установлен измерительный модуль, содержащий сенсор, плату норма-лизатора сигнала и управляющую плату. В коммутационной части при-бора устанавливается плата коммутации и индикации.

Внесен в государственный реестр СИ ФГИС АРШИН
Первичная поверка включена в стоимость прибора
Гарантия от завода-производителя
Наличие сертификатов, соответствие ГОСТ и ТУ
Доставка транспортными компаниями во все регионы России.

Основные метрологические характеристики стационарного моногазового газоанализатора исполнение 023:

Измеряемый газ	Диапазон	Порог 1	Порог 2	Пределы допускаемой основной погрешности, %
Азота диоксид NO2	от 0,01 до 10 мг/м3 от 0,1 до 32 мг/м3	- 2 мг/м3	- 10 мг/м3	25% 15%
Азота оксид NO	от 0,01 до 5 мг/м3 от 0,1 до 32 мг/м3	- 5 мг/м3	- 15 мг/м3	25% 15%
Аммиак NH3	от 0,01 до 10 мг/м3 от 0,1 до 200 мг/м3 от 1 до 1600 мг/м3	20 мг/м3	60 мг/м3	25% 15% 15%
Водород H2	от 0,01 до 4 об. доля, %	0,4% об.	0,8% об.	15%
Водород хлористый	от 0,1 до 32 мг/м3	5 мг/м3	15 мг/м3	15%
Гелий He	от 1 до 100 об. доля, %	-	-	25%
Кислород O2	от 0,01 до 1,6 об. доля, % от 0,1 до 32 об. доля, % от 1 до 100 об. доля, %	18% об.	23% об.	15% 2,5% 5%
Метан CH4	от 0,01 до 3,2 об. доля, % от 0,01 до 5 об. доля, %	0,5% об.	1% об.	15% 10%
Метанол CH3OH	от 0,1 до 32 мг/м3 от 0,01 до 8 г/м3 от 0,01 до 1,6 об. доля, %	5 мг/м3	15 мг/м3	25% 15% 15%
Пропан С3Н8	от 0,01 до 2 об. доля, % от 0,1 до 100 об. доля, %	0,2% об.	0,4% об.	15% 15%
Сероводород H2S	от 0,01 до 4 мг/м3 от 0,1 до 32 мг/м3	- 3 мг/м3	- 10 мг/м3	25% 15%
Серы диоксид SO2	от 0,01 до 4 мг/м3 от 0,1 до 32 мг/м3	- 10 мг/м3	- 30 мг/м3	25% 15%
Углеводороды CxHy (C2-H10)	от 50 до 3200 мг/м3 от 0,01 до 2 об. доля, %	300 мг/м3 0.2% об.	900 мг/м3 0.4% об.	35% 15%
Углерода диоксид CO2	от 0,01 до 5 об. доля, % от 0,1 до 100 об. доля, %	0,5% об. -	2,5% об. -	15% 15%
Углерода оксид СО	от 0,01 до 32 мг/м3 от 0,1 до 320 мг/м3	- 20 мг/м3	- 100 мг/м3	15% 15%
Формальдегид СН2О	от 0,1 до 10 мг/м3	0,5 мг/м3	2,5 мг/м3	25%
Хлор Cl2	от 0,01 до 4 мг/м3 от 0,1 до 32 мг/м3	- 1 мг/м3	- 5 мг/м3	25% 15%
Этанол С2Н5ОН	от 0,1 до 32 мг/м3 от 0,01 до 8 г/м3 от 0,01 до 1,6 об. доля, %	- 1 г/м3 0,3 об. доля, %	- 5 г/м3 0,6 об. доля, %	25% 15% 15%

Основные технические характеристики стационарного моногазового газоанализатора исполнение 023:

Характеристика	Значение
Материал корпуса	измерительная головка- нержавеющая сталь, коммутационная часть- алюминиевый сплав
Тип сенсора	термокаталитический ,оптический, электрохимический
Цифровая индикация	4-х сегментный индикатор
Сигнализация звуковая, световая	есть
Напряжение питания (от устройства контроля или внешнего источника по- стоянного напряжения)	24 В – Номинальное Рабочее 10,5 – 24,0 В
Выходной сигнал
-токовый	4-20 мА
-цифровой	EIA-485 (Modbass RTU)
-Три выходных управляющих сигнала: Порог 1, Порог 2, Неисправность	не более 100 мА (с возможностью подключения выносных силовых реле)
Основная относительная погрешность измерения в нормальных условиях (н.у.), %	25
Время срабатывания сигнализации Т (0,9) при нормальных условиях, сек., не более:
- термокаталитического сенсора	45
- оптического сенсора	60
- электрохимического сенсора	45
- электрохимического сенсора кислорода	30
Дополнительная погрешность от изменения:	0,2 δ
- от влажности на каждые 10%, не более	0,2 δ
Условия эксплуатации:
- температура окружающей среды	от –60 до +50 °С
- атмосферное давление	от 84 до 120 кПа
- относительная влажность	от 30 до 95 %
Срок службы газоанализатора исполнение 023, лет, не более	10
Средний срок службы сенсоров, лет	3
Потребляемая мощность, Вт	2,5
Степень защиты оболочки	IP65
Уровень взрывозащиты	1 Ex d IIС T6 Gb Х (взрывонепроницаемая оболочка)
Гарантийный срок эксплуатации, мес.	12
Межповерочный интервал, мес.	12
Масса газоанализатора исполнение 023, не более, г	1900
Габаритные размеры, мм	222х203х136

Цены на стационарные газоанализаторы исполнение 023 серии ИГС-98 и аксессуары (с 15.03.2023 года):

Газоанализатор ИГС-98, модификация Агат-СВ, исполнение 023 (от 0,1 до 32 мг/м3)	Азота диоксид NO2	71 760 руб. с НДС
Газоанализатор ИГС-98, модификация Агат-СВ, исполнение 023 (от 1 до 320 мг/м3)	Азота диоксид NO2	82 680 руб. с НДС
Газоанализатор ИГС-98, модификация Айва-СВ, исполнение 023 (от 0,1 до 32 мг/м3)	Азота оксид NO	85 800 руб. с НДС
Газоанализатор ИГС-98, модификация Астра-СВ, исполнение 023 (от 0,1 до 200 мг/м3)	Аммиак NH3	77 280 руб. с НДС
Газоанализатор ИГС-98, модификация Астра-СВ, исполнение 023 (от 1 до 1600 мг/м3)	Аммиак NH3	88 920 руб. с НДС
Газоанализатор ИГС-98, модификация Бином-СВ, исполнение 023 (от 0,01 до 2 об. доля, %), оптический сенсор	Углеводороды СН (С2-С10)	92 880 руб. с НДС
Газоанализатор ИГС-98, модификация Бином-СВ, исполнение 023 (от 0,01 до 2 об. доля, %), т/к сенсор	Углеводороды СН (С2-С10)	73 320 руб. с НДС
Газоанализатор ИГС-98, модификация Бином-СВ, исполнение 023 (от 50 до 3200 мг/м3)	Углеводороды СН (С2-С10)	73 320 руб. с НДС
Газоанализатор ИГС-98, модификация Бином-СВ, исполнение 023 (от 50 до 3200 мг/м3), ФИД	Углеводороды СН (С2-С10)	по запросу
Газоанализатор ИГС-98, модификация Бриз-СВ, исполнение 023 (от 0,01 до 1,6 об. доля, %)	Этанол C2H5OH	96 720 руб. с НДС
Газоанализатор ИГС-98, модификация Бриз-СВ, исполнение 023 (от 0,01 до 8 г/м3)	Этанол C2H5OH	77 280 руб. с НДС
Газоанализатор ИГС-98, модификация Бриз-СВ, исполнение 023 (от 0,1 до 32 мг/м3)	Этанол C2H5OH	76 440 руб. с НДС
Газоанализатор ИГС-98, модификация Верба-СВ, исполнение 023 (от 0,01 до 4 об. доля, %)	Водород H2	70 200 руб. с НДС
Газоанализатор ИГС-98, модификация Верба-СВ, исполнение 023 (от 0,01 до 4 об. доля, %), т/к сенсор	Водород H2	72 600 руб. с НДС
Газоанализатор ИГС-98, модификация Гелиос-СВ, исполнение 023 (от 1 до 100 об. доля, %)	Гелий He	92 160 руб. с НДС
Газоанализатор ИГС-98, модификация Дукат-СВ, исполнение 023 (от 0,01 до 5 об. доля, %), оптический сенсор	Углерода диоксид CO2	92 040 руб. с НДС
Газоанализатор ИГС-98, модификация Дукат-СВ, исполнение 023 (от 0,1 до 100 об. доля, %), оптический сенсор	Углерода диоксид CO2	95 160 руб. с НДС
Газоанализатор ИГС-98, модификация Клевер-СВ, исполнение 023 (от 0,01 до 1,6 об. доля, %)	Кислород О2	73 320 руб. с НДС
Газоанализатор ИГС-98, модификация Клевер-СВ, исполнение 023 (от 0,1 до 32 об. доля, %)	Кислород О2	69 480 руб. с НДС
Газоанализатор ИГС-98, модификация Мак-СВ, исполнение 023 (от 0,01 до 32 мг/м3)	Углерода оксид СО	80 400 руб. с НДС
Газоанализатор ИГС-98, модификация Мак-СВ, исполнение 023 (от 0,1 до 320 мг/м3)	Углерода оксид СО	68 640 руб. с НДС
Газоанализатор ИГС-98, модификация Мак-СВ, исполнение 023 (от 1 до 3,2 г/м3)	Углерода оксид СО	71 760 руб. с НДС
Газоанализатор ИГС-98, модификация Мальва-СВ, исполнение 023 (от 0,01 до 3,0 об. доля, %)	Метанол CH3OH	96 720 руб. с НДС
Газоанализатор ИГС-98, модификация Мальва-СВ, исполнение 023 (от 0,01 до 8 г/м3)	Метанол CH3OH	79 560 руб. с НДС
Газоанализатор ИГС-98, модификация Мальва-СВ, исполнение 023 (от 0,1 до 32 мг/м3)	Метанол CH3OH	79 560 руб. с НДС
Газоанализатор ИГС-98, модификация Марш-СВ, исполнение 023 (от 0,001 до 1 об. доля, %)	Метан CH4	77 280 руб. с НДС
Газоанализатор ИГС-98, модификация Марш-СВ, исполнение 023 (от 0,01 до 3,2 об. доля, %)	Метан CH4	70 200 руб. с НДС
Газоанализатор ИГС-98, модификация Марш-СВ, исполнение 023 (от 0,01 до 5 об. доля, %)	Метан CH4	92 880 руб. с НДС
Газоанализатор ИГС-98, модификация Марш-СВ, исполнение 023 (от 1 до 100 об. доля, %)	Метан CH4	92 880 руб. с НДС
Газоанализатор ИГС-98, модификация Пион-СВ, исполнение 023 (от 0,01 до 2 об. доля, %), оптический сенсор	Пропан C3H8	92 880 руб. с НДС
Газоанализатор ИГС-98, модификация Пион-СВ, исполнение 023 (от 0,01 до 2 об. доля, %), т/к сенсор	Пропан C3H8	69 480 руб. с НДС
Газоанализатор ИГС-98, модификация Пион-СВ, исполнение 023 (от 0,1 до 100 об. доля, %), оптический сенсор	Пропан C3H8	90 480 руб. с НДС
Газоанализатор ИГС-98, модификация Сапфир-СВ, исполнение 023 (от 0,1 до 32 мг/м3)	Серы диоксид SO2	71 040 руб. с НДС
Газоанализатор ИГС-98, модификация Сирень-СВ, исполнение 023 (от 0,1 до 32 мг/м3)	Сероводород H2S	73 320 руб. с НДС
Газоанализатор ИГС-98, модификация Сирень-СВ, исполнение 023 (от 1 до 200 мг/м3)	Сероводород H2S	74 880 руб. с НДС
Газоанализатор ИГС-98, модификация Флора-СВ, исполнение 023 (от 0,1 до 10 мг/м3)	Формальдегид H2CO	79 560 руб. с НДС
Газоанализатор ИГС-98, модификация Хвощ-СВ, исполнение 023 (от 0,1 до 32 мг/м3)	Хлористый водород HCl	81 120 руб. с НДС
Газоанализатор ИГС-98, модификация Хвощ-СВ, исполнение 023 (от 1 до 320 мг/м3)	Хлористый водород HCl	82 680 руб. с НДС
Газоанализатор ИГС-98, модификация Хмель-СВ, исполнение 023 (от 0,1 до 32 мг/м3)	Хлор Cl2	81 120 руб. с НДС
Аксессуары:
Адаптер питания AC-DC в розетку (6Вт 24В)/(Д, СВ, А-1)		1 680 руб. с НДС
Источник питания на DIN-рейку 35мм (15Вт 24В)		2 640 руб. с НДС
Источник питания на DIN-рейку 35мм (30Вт 24В)		3 480 руб. с НДС
Выносной блок реле (на DIN-рейку)		2 760 руб. с НДС
Ограничитель ОП-100 (Uo 24В, Io 100мА)		2 760 руб. с НДС
Шкаф настенный Legrand 601974 (4 модуля)		3 432 руб. с НДС
Кабель монтажный МКШ 3х0,35		156 руб. с НДС
Кабель витая пара UUTP4-C5E		156 руб. с НДС
Пост аварийной сигнализации		11 280 руб. с НДС
Разветвитель интерфейса RS-422/485, 3 точки подключения		2 496 руб. с НДС
Насадка для поверки (калибровочная) НГ-105 (СВ исп. 023; Д исп. 025; Комета-М исп. 008)		2 652 руб. с НДС

Комплект поставки газоанализатора исполнение 023:

- газоанализатор стационарный исполнение 023;
- паспорт;
- свидетельство о первичной поверке;
- руководство по эксплуатации;
- упаковка.

Дополнительное оборудование и аксессуары к газоанализатору стационарному исполнение 023:

- блок питания 0,25А 24В (адаптер в розетку 220/24 В)
- блок питания 0,6А 24В (адаптер на DIN-рейку 220/24 В)
- блок питания 1,5А 24В (адаптер на DIN-рейку 220/24 В)
- выносной блок реле (на DIN-рейку)
- насадка-адаптер (для поверки)
- кабель МКШ, метр пог.
- корпус для монтажа (4 модуля)- для монтажа аксессуаров к газоанализатору.

Документация по газоанализатору ИГС-98 исполнение 023:

-Руководство по эксплуатации стационарного газоанализатора ИГС-98 исполнение 023

-Методика поверки

-Описание типа (приложение к Свидетельству об утверждении типа средства измерения)

-Сертификат ТР ТС 012/2011 до 2028 года

-Декларация ТР ТС 020/2011 Электромагнитная совместимость

Конструктивно прибор выполнен в сборном корпусе из коммутационной части, выполненной из литого алюминия, и измерительной головки– нержавеющая сталь. На корпусе прибора имеются герметичные вводы для кабеля электропитания и выходных сигналов, фланцы с отверстиями для крепления. В корпусе прибора размещены печатные платы. В измерительной головке установлен измерительный модуль, содержащий сенсор, плату нормализатора сигнала и управляющую плату. В коммутационной части прибора устанавливается плата коммутации ииндикации.

Сенсор преобразует концентрацию контролируемого газа в электрический сигнал, плата нормализатора сигнала унифицирует сигналы от различных сенсоров к общему виду, управляющая плата оцифровывает полученный сигнал и выводит информацию на цифровой индикатор, на внешнее устройство ввиде аналогового токового сигнала 4-20 мА, в виде дискретных выходов «неисправность», «порог 1», «порог 2» (Управляющий сигнал земля) и по цифровому последовательному интерфейсу EIA-485 протокол MODBUS RTU. Коэффициенты перевода величины выходного тока в концентрацию даны в паспорте на конкретныйприбор.

Питание прибора осуществляется от внешнего источника. Номинальное напряжение питания 24 В. Напряжение питания от 10.5 до 24вольт.

Соединение с источником питания ивнешними устройствами производится через кабельные вводы и клеммные колодки, расположенные на плате прибора коммутационной части.

ГА может использоваться, как самостоятельный прибор, так и в составе измерительных систем контроля А-4М, А-8М и с пультом А1 (подключение по токовому сигналу 4-20 мА), с любым программируемым логическим контроллером по интерфейсу EIA-485 (например, ПЛК110[М02]-220.30.Р-L). В качестве регистратора данных возможно использование модуля сбора данныхМСД-200.
