Газоанализатор (ГА) и Газоаналитическая система (ГС) "Сенсон-Д-7031"

Оставить заявку

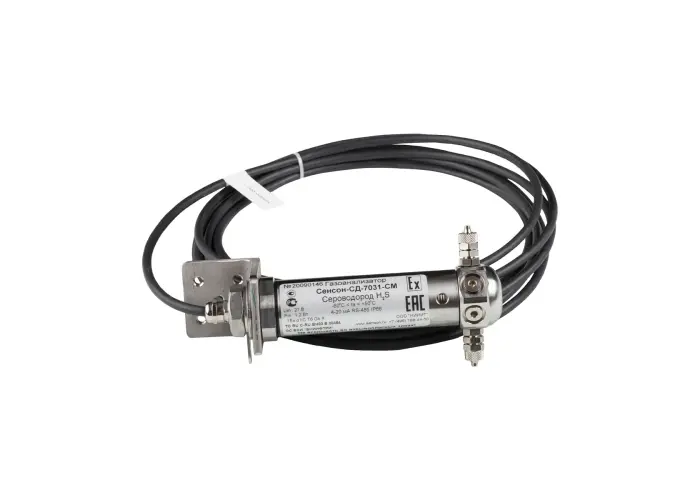

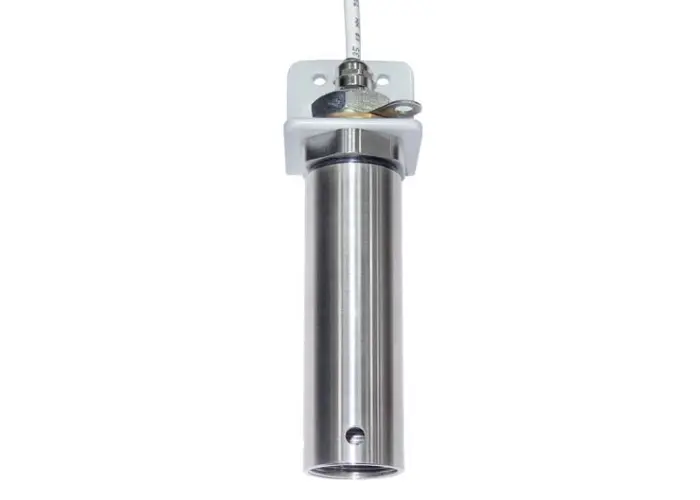

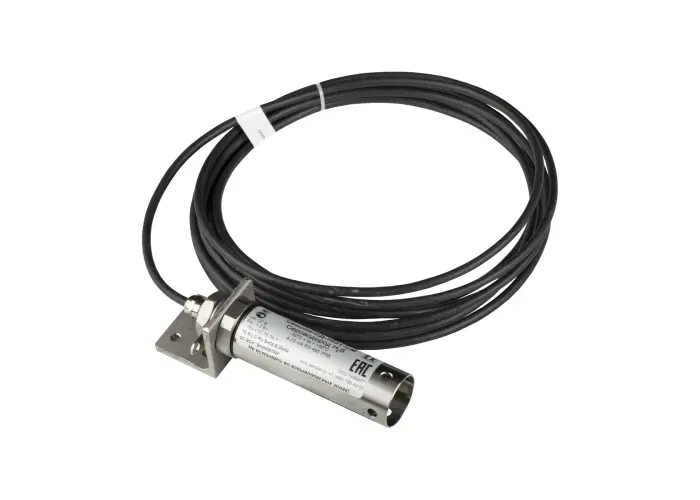

Газоаналитическая система «Сенсон-Д-7031» — это стационарный одноканальный прибор для непрерывного контроля концентрации газа в рабочей зоне с выдачей аналогового и цифрового сигнала.

  • Внесен в государственный реестр СИ ФГИС АРШИН
  • Первичная поверка включена в стоимость прибора
  • Гарантия от завода-производителя
  • Наличие сертификатов, соответствие ГОСТ и ТУ
  • Доставка транспортными компаниями во все регионы России.

Основные технические характеристики газоаналитической системы "Сенсон-Д-7031-СМ":

Характеристика Значение
Материал корпуса: Нержавеющая сталь
Маркировка взрывозащиты
Базовое исполнение 1Ex d IIC T6 Gb X
РВ Ex d I Mb X
Исполнение Ма
Исполнение Ма-ТК		 РО Еx ia I Ma
РО Еx db+db ia I Ma
Исполнение Ga
Исполнение Ga-ТК		 0Ex ia IIC T6 Ga
0Ex db+db ia IIC T6 Ga
Степень защиты корпуса по ГОСТ 14254-2015 (IEC 60529:2013) IP66
Температура окружающей среды –60...+50°С
Относительная влажность 30–95%, без конденсации влаги
Давление От 80 до 104 кПа
Габариты, (без учета кабельных вводов и заглушек), не более 50 × 50 × 170 мм
Масса, не более 800 г
Напряжение электропитания, постоянный ток:
• номинальное 24 В
• диапазон 18–27 В постоянного тока
12–27 В для исполнений Ma, Ma-TK, Ga и Ga-TK
Потребляемая электрическая мощность, не более 1,3 Вт;
0,82 Вт при 24 В для исполнений Ma, Ma-TK, Ga и Ga-TK;
0,35 Вт с электрохимическими сенсорами (без канала "Токовая петля 4–20 мА" )
Выходные сигналы:
• аналоговый (кроме исполнений
Ma, Ma-TK, Ga и Ga-TK)		 Токовая петля 4-20 мА
• цифровой RS-485, протокол MODBUS RTU
HART v. 7.06
Типы сенсоров Оптические, полупроводниковые, термокаталитические, электрохимические, кондуктометрические, фотоионизационные

Средний срок службы сенсора До 3 лет
Средний срок службы ГС 10 лет

Основные технические характеристики газоаналитической системы "Сенсон-Д-7031-СМ":

Измеряемый компонент Диапазон измерений Диапазон показаний Пределы
основной
относительной
погрешности
δ, %		 Код для
заказа (G)
Полупроводниковые, оптические, электрохимические, термокондуктометрические и фотоионизационные сенсоры
Азота диоксид NO2 0,1–30 мг/м3 0–30 мг/м3 ±15 NO2-2
10–500 мг/м3 0–500 мг/м3 ±10 NO2-3
Азота оксид NO 0,1–30 мг/м3 0–30 мг/м3 ±15 NO-2
10–1000 мг/м3 0–1000 мг/м3 ±10 NO-3
Аммиак NH3 0,1–200 мг/м3 0–200 мг/м3 ±15 NH3-2
10–1500 мг/м3 0–1500 мг/м3 ±10 NH3-3
Водород H2 0,001–1 об. доля, % 0–1 об. доля, % ±15 H2-1
0,01–4 об. доля, % 0–4 об. доля, % ±10 H2-2
1–100 об доля, % 0–100 об доля, % ±5 H2-3
Водород
хлористый HCl		 0,01–30 мг/м3 0–30 мг/м3 ±25 HCl-1
Гелий He 1–100 об. доля, % 0–100 об. доля, % ±20 He-1
Кислород O2 0,01–1 об. доля, % 0–1 об. доля, % ±10 O2-1
0,1–30 об. доля, % 0–30 об. доля, % ±5 O2-2
1–100 об. доля, % 0–100 об. доля, % ±1 O2-3
Метан CH4 0,001–1 об. доля, % 0–1 об. доля, % ±10 CH4-1
0,01–5 об. доля, % 0–5 об. доля, % ±10 CH4-2
0–100 %НКПР ±10 CH4-4
1–100 об. доля, % 0–100 об. доля, % ±5 CH4-3
Метанол CH3OH 0,1–30 мг/м3 0–30 мг/м3 ±20 CH3OH-1
Пропан C3H8 0,001–1,7 об. доля, % 0–1,7 об. доля, % ±10 C3H8-1
0,06–100 %НКПР 0–100 %НКПР ±10 C3H8-4
Сероводород H2S 0,1–30 мг/м3 0–30 мг/м3 ±10 H2S-2
1–200 мг/м3 0–200 мг/м3 ±10 H2S-3
Серы диоксид SO2 0,1–30 мг/м3 0–30 мг/м3 ±10 SO2-2
1–300 мг/м3 0–300 мг/м3 ±10 SO2-3
Углеводороды С2–С10 50–3000 мг/м3 0–3000 мг/м3 ±25 CH-1
0,05–1 об. доля, % 0–1 об. доля, % ±10 CH-2
5–100 %НКПР 5–100 %НКПР ±10 CH-4
Углерода диоксид СО2 100–2000 мг/м3 0–2000 мг/м3 ±20 CO2-1
0,01–5 об. доля, % 0–5 об. доля, % ±15 CO2-2
1–100 об. доля, % 0–100 об. доля, % ±10 CO2-3
Углерода оксид CO 0,1–300 мг/м3 0–300 мг/м3 ±10 CO-2
10–3000 мг/м3 0–3000 мг/м3 ±10 CO-3
Формальдегид H2CO 0,1–30 мг/м3 0–30 мг/м3 ±25 H2CO-1
Хлор Cl2 0,1–30 мг/м3 0–30 мг/м3 ±10 Cl2-2
Этанол C2H5OH 50–5000 мг/м3 0–5000 мг/м3 ±25 C2H5OH-1
0,01–1,55 об. доля, % 0–1,55 об. доля, % ±15 C2H5OH-2
0,32–50 %НКПР 0–50 %НКПР ±15 C2H5OH-4
Термокаталитические сенсоры
Водород H2 0,01–2 об. доля, % 0–2 об. доля, % ±10 H2-21
0,25-50 %НКПР 0-50 %НКПР ±10 H2-41
Метан CH4 0,01–2,5 об. доля, % 0–2,5 об. доля, % ±10 CH4-21
0,23–57 %НКПР 0–57 %НКПР ±10 CH4-41
Пропан C3H8 0,001–0,85 об. доля, % 0–0,85 об. доля, % ±10 C3H8-11
0,06–50 %НКПР 0–50 %НКПР ±10 C3H8-41
Углеводороды С2–С10 0,05–0,5 об. доля, % 0–0,5 об. доля, % ±10 CH-21
5–50 %НКПР 0–50 %НКПР ±10 CH-41
Этанол C2H5OH 0,01–1,55 об. доля, % 0–1,55 об. доля, % ±15 C2H5OH-21
0,32–50 %НКПР 0–50 %НКПР ±15 C2H5OH-41















Цены на газоаналитическую систему Сенсон-Д-7031-СМ (цены действительны с 14.04.2022 года):

Наименование Измеряемый газ Цена
Система газоаналитическая «Сенсон-СД-7031-СМ-NН3-2-ЭХ» Аммиак NH3 60 924,00 руб. с НДС
Система газоаналитическая «Сенсон-СД-7031-СМ-NН3-3-ЭХ» Аммиак NH3 60 924,00 руб. с НДС
Система газоаналитическая «Сенсон-СД-7031-СМ-NО-2-ЭХ» Оксид азота NO 59 628,00 руб. с НДС
Система газоаналитическая «Сенсон-СД-7031-СМ-NО2-2-ЭХ» Диоксид азота NO2 59 628,00 руб. с НДС
Система газоаналитическая «Сенсон-СД-7031-СМ-SО2-2-ЭХ» Диоксид серы SO2 62 208,00 руб. с НДС
Система газоаналитическая «Сенсон-СД-7031-СМ-SО2-3-ЭХ» Диоксид серы SO2 74 472,00 руб. с НДС
Система газоаналитическая «Сенсон-СД-7031-СМ-Н2-2-ЭХ» Водород H2 62 784,00 руб. с НДС
Система газоаналитическая «Сенсон-СД-7031-СМ-Н2-2-ТК» Водород H2 62 784,00 руб. с НДС
Система газоаналитическая «Сенсон-СД-7031-СМ-Н2S-2-ЭХ» Сероводород H2S 69 096,00 руб. с НДС
Система газоаналитическая «Сенсон-СД-7031-СМ-Н2S-3-ЭХ» Сероводород H2S 77 280,00 руб. с НДС
Система газоаналитическая «Сенсон-СД-7031-СМ-Н2СО-1-ЭХ» Формальдегид H2CO 70 824,00 руб. с НДС
Система газоаналитическая «Сенсон-СД-7031-СМ-НСl-1-ЭХ» Хлористый водород HCl
Система газоаналитическая «Сенсон-СД-7031-СМ-О2-2-ЭХ» Кислород О2 68 304,00 руб. с НДС
Система газоаналитическая «Сенсон-СД-7031-СМ-С3Н8-1-ОП» Пропан C3H8 83 376,00 руб. с НДС
Система газоаналитическая «Сенсон-СД-7031-СМ-С3Н8-1-ТК» Пропан C3H8 58 116,00 руб. с НДС
Система газоаналитическая «Сенсон-СД-7031-СМ-Сl2-2-ЭХ» Хлор Cl2 72 540,00 руб. с НДС
Система газоаналитическая «Сенсон-СД-7031-СМ-СН-2-ОП» Углеводороды C2-C10 83 376,00 руб. с НДС
Система газоаналитическая «Сенсон-СД-7031-СМ-СН-2-ТК» Углеводороды C2-C10 58 116,00 руб. с НДС
Система газоаналитическая «Сенсон-СД-7031-СМ-СН3ОН-1-ЭХ» Метанол CH3OH 70 824,00 руб. с НДС
Система газоаналитическая «Сенсон-СД-7031-СМ-СН4-2-ОП» Метан CH4 83 376,00 руб. с НДС
Система газоаналитическая «Сенсон-СД-7031-СМ-СН4-2-ТК» Метан CH4 58 116,00 руб. с НДС
Система газоаналитическая «Сенсон-СД-7031-СМ-СН4-3-ОП» Метан CH4 83 376,00 руб. с НДС
Система газоаналитическая «Сенсон-СД-7031-СМ-СО-2-ЭХ» Оксид углерода CO 57 696,00 руб. с НДС
Система газоаналитическая «Сенсон-СД-7031-СМ-СО2-2-ОП» Диоксид углерода CO2 80 292,00 руб. с НДС
Система газоаналитическая «Сенсон-СД-7031-СМ-СО2-3-ОП» Диоксид углерода CO2 80 292,00 руб. с НДС
Система газоаналитическая «Сенсон-СД-7031-СМ-С2Н5ОН-1-ТК»  Этанол С2Н5ОН 63 504,00 руб. с НДС
Система газоаналитическая «Сенсон-СД-7031-СМ-С2Н5ОН-2-ТК»  Этанол С2Н5ОН 63 504,00 руб. с НДС

 Цены на газоанализатор Сенсон-Д-7031 (цены действительны с 14.04.2022 года):

Наименование Измеряемый газ Цена
Газоанализатор «Сенсон-СД-7031-NН3-2-ЭХ» Аммиак NH3 60 924,00 с НДС
Газоанализатор «Сенсон-СД-7031-NН3-3-ЭХ» Аммиак NH3 60 924,00 с НДС
Газоанализатор «Сенсон-СД-7031-NО-2-ЭХ» Оксид азота NO 59 628,00 с НДС
Газоанализатор «Сенсон-СД-7031-NО2-2-ЭХ» Диоксид азота NO2 59 628,00 с НДС
Газоанализатор «Сенсон-СД-7031-SО2-2-ЭХ» Диоксид серы SO2 62 208,00 с НДС
Газоанализатор «Сенсон-СД-7031-SО2-3-ЭХ» Диоксид серы SO2 74 472,00 с НДС
Газоанализатор «Сенсон-СД-7031-Н2-2-ЭХ» Водород H2 62 784,00 с НДС
Газоанализатор «Сенсон-СД-7031-Н2-2-ТК» Водород H2 62 784,00 с НДС
Газоанализатор «Сенсон-СД-7031-Н2S-2-ЭХ» Сероводород H2S 69 096,00 с НДС
Газоанализатор «Сенсон-СД-7031-Н2S-3-ЭХ» Сероводород H2S 77 280,00 с НДС
Газоанализатор «Сенсон-СД-7031-Н2СО-1-ЭХ» Формальдегид H2CO 70 824,00 с НДС
Газоанализатор «Сенсон-СД-7031-НСl-1-ЭХ» Хлористый водород HCl
Газоанализатор «Сенсон-СД-7031-О2-2-ЭХ» Кислород О2 68 304,00 с НДС
Газоанализатор «Сенсон-СД-7031-С3Н8-1-ОП» Пропан C3H8 83 376,00 с НДС
Газоанализатор «Сенсон-СД-7031-С3Н8-1-ТК» Пропан C3H8 58 116,00 с НДС
Газоанализатор «Сенсон-СД-7031-Сl2-2-ЭХ» Хлор Cl2 72 540,00 с НДС
Газоанализатор «Сенсон-СД-7031-СН-2-ОП» Углеводороды C2-C10 83 376,00 с НДС
Газоанализатор «Сенсон-СД-7031-СН-2-ТК» Углеводороды C2-C10 58 116,00 с НДС
Газоанализатор «Сенсон-СД-7031-СН3ОН-1-ЭХ» Метанол CH3OH 70 824,00 с НДС
Газоанализатор «Сенсон-СД-7031-СН4-2-ОП» Метан CH4 83 376,00 с НДС
Газоанализатор «Сенсон-СД-7031-СН4-2-ТК» Метан CH4 58 116,00 с НДС
Газоанализатор «Сенсон-СД-7031-СН4-3-ОП» Метан CH4 83 376,00 с НДС
Газоанализатор «Сенсон-СД-7031-СО-2-ЭХ» Оксид углерода CO 57 696,00 с НДС
Газоанализатор «Сенсон-СД-7031-СО2-2-ОП» Диоксид углерода CO2 80 292,00 с НДС
Газоанализатор «Сенсон-СД-7031-СО2-3-ОП» Диоксид углерода CO2 80 292,00 с НДС
Газоанализатор «Сенсон-СД-7031-С2Н5ОН-1-ТК»  Этанол С2Н5ОН 63 504,00 с НДС
Газоанализатор «Сенсон-СД-7031-С2Н5ОН-2-ТК»  Этанол С2Н5ОН 63 504,00 с НДС







Комплект поставки:

1. В случае газоаналитической системы – ГА "Сенсон-СМ-9001" и модуль МКТ-3м;
2. В случае газоанализатора – ГА "Сенсон-СД-7031"
3. Паспорт на газоанализатор;
4. Руководство по эксплуатации;
5. Упаковка;
5. Кронштейн, крепежная гайка, шайба, кольцо заземления;

Дополнительные принадлежности (по выбору заказчика):

• Адаптер питания 24 В;
• Поверочная насадка-адаптер;
• Преобразователь интерфейса RS-485-USB для связи с ПК;
• Преобразователь интерфейса UART-USB для связи с ПК;
• Барьер искробезопасности БИ-Exia-130-24;
• Кабель электрический КУВ 6×0,35-100.
Примечание: По желанию заказчика комплект заказа может быть изменен или
дополнен.







Газоанализаторы (ГА) и газоаналитические системы (ГС) "Сенсон" модели СД исполнения 7031 – это эффективные и надежные приборы. Они не требуют вмешательства персонала при эксплуатации, просты в установке и обслуживании, при этом обеспечивают высокие метрологические характеристики.

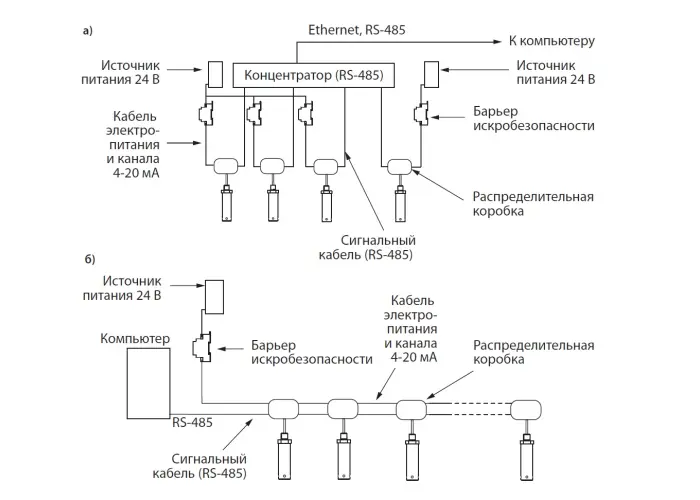

Газоаналитическая система "Сенсон-СД-7031-СМ" состоит из газоанализатора "Сенсон-СМ-9001" (интеллектуального сенсорного модуля – ИСМ), модуля коммутации и трансляции (МКТ) и комплекта вспомогательного оборудования. Газоанализатор "Сенсон-СМ-9001" является средством измерений и включен в Государственный реестр средств измерений. Только он подлежит периодической поверкев ходе эксплуатации. При этом не требуется демонтаж других элементов системы. Конструкция ГС обеспечивает простоту замены "Сенсон-СМ-9001". Важно, что в ГС интерфейс "Токовая петля 4-20 мА" носит вспомогательный (информационный)
характер и не может использоваться для передачи метрологически значимой информации.

Газоанализаторы "Сенсон" модели СД исполнения 7031 (далее "Сенсон-СД-7031") конструктивно полностью идентичны газоаналитическим системам "Сенсон-СД-7031-СМ" . Газоанализаторы "Сенсон-СД" включены в Государственный реестр средств измерений и подлежат перодической поверке как единое устройство. Соответственно, интерфейс "Токовая петля 4-20 мА" в этих приборах служит для передачи метрологически значимой информации. Интеллектуальный сенсорный модуль в составе этих приборов не является независимым средством измерений и поверке не подлежит.

Соответственно, для потребителя все различие между ГА "Сенсон-СД" и соответствующими им газоаналитическим системам заключается в применении канала "Токовая петля 4-20 мА", объекте поверки и комплекте сопроводительной документации.  Для их отличия в название ГС добавляется суффикс "СМ".
