Газоанализатор (ГА) и Газоаналитическая система (ГС)
Газоанализатор (ГА) и Газоаналитическая система (ГС)
Газоанализатор (ГА) и Газоаналитическая система (ГС)

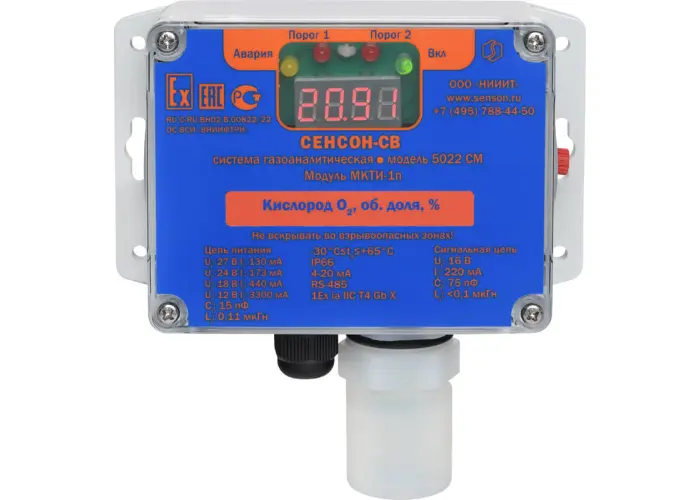

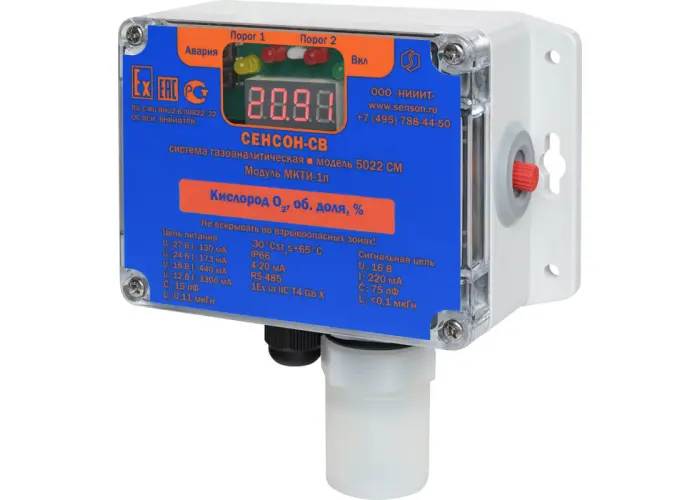

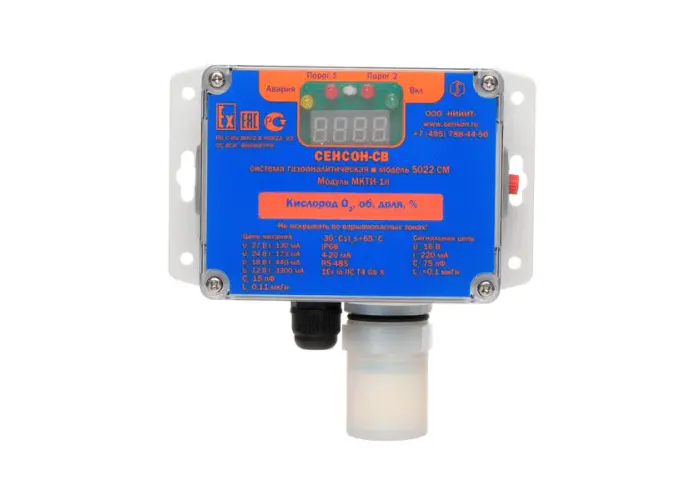

Газоанализатор (ГА) и Газоаналитическая система (ГС) "Сенсон-СВ-5022"

Оставить заявку

Одноканальный газоанализатор для непрерывного контроля концентрации газа в рабочей зоне.

Токовый выход 4-20 мА, RS-485 MODBUS RTU, светозвуковая индикация, выходные реле для управления внешними устройствами.

  • Внесен в государственный реестр СИ ФГИС АРШИН
  • Первичная поверка включена в стоимость прибора
  • Гарантия от завода-производителя
  • Наличие сертификатов, соответствие ГОСТ и ТУ
  • Доставка транспортными компаниями во все регионы России.

Основные технические характеристики газоанализатора "Сенсон-СВ-5022":

Характеристика Значение
Материалы корпуса: Пластик
Маркировка взрывозащиты модулей МКТ-1м и МКИУС 1Ex ia d IIС T4 Gb Х
Степень защиты корпуса от внешних воздействий по ГОСТ 14254-2015 (IEC 60529:2013) IP66
Температура окружающей среды –30...+50°С
Относительная влажность 30–95%, без конденсации влаги
Давление От 84 до 120 кПа
Габариты, не более 130 × 144 × 55 мм
Масса, не более 450 г
Напряжение электропитания:
• номинальное 24 В постоянного тока
• диапазон 18–27 В постоянного тока
Потребляемая электрическая мощность, не более 2,5 Вт
Выходные сигналы:
• аналоговый Токовая петля 4-20 мА
• цифровой RS-485, протокол MODBUS RTU
• электронные реле "сухой контакт" Нормально-разомкнутые ("Порог 1", и "Порог 2") 150 мА, до 27 В (постоянный или переменный ток)
Нормально-замкнутое ("Неисправность") 150 мА, 27 В (постоянный или переменный ток)
Управление звукосигнальным
устройством		 3 В; 150 мВт
Типы сенсоров Оптические, Электрохимические, Термокаталитические, Термокондуктометрические
Время срабатывания сигнализации,
не более		 10 с
Средний срок службы сенсора До 3 лет
Средний срок службы ГС 10 лет

Основные метрологические характеристики газоанализатора "Сенсон-СВ-5022":

Измеряемый компонент Диапазон измерений Диапазон
показаний		 Пределы
основной
относительной
погрешности
δ, %		 Код для
заказа (G)
Азота диоксид NO2 0,1–30 мг/м3 0–30 мг/м3 ±15 NO2-2
10–500 мг/м3 0–500 мг/м3 ±10 NO2-3
Азота оксид NO 0,1–30 мг/м3 0–30 мг/м3 ±15 NO-2
10–1000 мг/м3   ±10 NO-3
Аммиак NH3 0,1–200 мг/м3 0–200 мг/м3 ±15 NH3-2
10–1500 мг/м3 0–1500 мг/м3 ±10 NH3-3
Водород H2 0,001–1 об. доля, % 0–1 об. доля, % ±15 H2-1
0,01–4 об. доля, % 0–4 об. доля, % ±10 H2-2
1–100 об доля, % 0–100 об. доля, % ±5 H2-3
Водород
хлористый HCl		 0,01–30 мг/м3 0–30 мг/м3 ±25 HCl-1
Гелий He 1–100 об. доля, % 0–100 об. доля, % ±20 He-1
Кислород O2 0,01–1 об. доля, % 0–1 об. доля, % ±10 O2-1
0,1–30 об. доля, % 0–30 об. доля, % ±5 O2-2
1–100 об. доля, % 0–100 об. доля, % ±1 O2-3
Метан CH4 0,001–1 об. доля, % 0–1 об. доля, % ±10 CH4-1
0,01–5 об. доля, % 0–5 об. доля, % ±10 CH4-2
0–100 %НКПР CH4-4
1–100 об. доля, % 0–100 об. доля, % ±5 CH4-3
Метанол CH3OH 0,1–30 мг/м3 0–30 мг/м3 ±20 CH3OH-1
Пропан C3H8 0,001–2 об. доля, % 0–1,7 об. доля, % ±10 C3H8-1
0,06–100 %НКПР 0–100 %НКПР ±10 C3H8-4
Сероводород H2S 0,1–30 мг/м3 0–30 мг/м3 ±10 H2S-2
1–200 мг/м3 0–200 мг/м3 ±10 H2S-3
Серы диоксид SO2 0,1–30 мг/м3 0–30 мг/м3 ±10 SO2-2
1–300 мг/м3 0–300 мг/м3 ±10 SO2-3
Углеводороды С2–С10 50–3000 мг/м3 0–3000 мг/м3 ±25 CH-1
0,05–1 об. доля, % 0–1 об. доля, % ±10 CH-2
5–100 %НКПР 0–100 %НКПР ±10 CH-4
Углерода диоксид СО2 100–2000 мг/м3 0–2000 мг/м3 ±20 CO2-1
0,01–5 об. доля, % 0–5 об. доля, % ±15 CO2-2
1–100 об. доля, % 0–100 об. доля, % ±10 CO2-3
Углерода оксид CO 0,1–300 мг/м3 0–300 мг/м3 ±10 CO-2
10–3000 мг/м3 0–3000 мг/м3 ±10 CO-3
Формальдегид H2CO 0,1–30 мг/м3 0–30 мг/м3 ±25 H2CO-1
Хлор Cl2 0,1–30 мг/м3 0–30 мг/м3 ±10 Cl2-2
Этанол C2H5OH 50–5000 мг/м3 0–5000 мг/м3 ±25 C2H5OH-1
0,01–3 об. доля, % 0–1,55 об. доля, % ±15 C2H5OH-2
0,32–50 %НКПР 0–50 %НКПР ±15 C2H5OH-4









Газоанализаторы Сенсон-CВ-5022:

Наименование газоанализатора

Измеряемый газ

Диапазон измерения

Цена

Система газоаналитическая «Сенсон-СВ-5022-СМ-NН3-2-ЭХ»

Аммиак NH3

0-200 мг/м3

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-NН3-3-ЭХ»

Аммиак NH3

10-1500 мг/м3

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-С4Н10-2-ОП»

Бутан C4H10

0-1,4% об.д.

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-С4Н10-4-ОП»

Бутан C4H10

0-100% НКПР

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-Н2-2-ЭХ»

Водород H2

0,01-4 % об.д.

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-Н2-3-ЭХ»

Водород H2

1-100 % об.д.

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-Н2-21-ТК»

Водород H2

0-2 % об.д.

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-Н2-41-ТК»

Водород H2

0-50 % НКПР

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-NО2-2-ЭХ»

Диоксид азота NO2

0-30 мг/м3

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-NО2-3-ЭХ»

Диоксид азота NO2

10-500 мг/м3

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-SО2-2-ЭХ»

Диоксид серы SO2

0-30 мг/м3

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-SО2-3-ЭХ»

Диоксид серы SO2

1-300 мг/м3

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-СО2-1-ОП»

Диоксид углерода CO2

100-2000 мг/м3

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-СО2-2-ОП»

Диоксид углерода CO2

0,01-5 % об.д.

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-СО2-3-ОП»

Диоксид углерода CO2

1-100 % об.д.

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-О2-1-ЭХ»

Кислород O2

0,01-1 % об.д.

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-О2-2-ЭХ»

Кислород O2

0,1-30 % об.д.

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-СН4-2-ОП»

Метан CH4

0,01-4,4 % об.д.

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-СН4-22-ОП»

Метан CH4

0,01-5 % об.д.

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-СН4-3-ОП»

Метан CH4

1-100 % об.д.

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-СН4-4-ОП»

Метан CH4

0-100% НКПР

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-СН4-21-ТК»

Метан CH4

0-2,5 % об.д.

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-СН4-41-ТК»

Метан CH4

0-57 % НКПР

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-СН3ОН-2-ЭХ»

Метанол CH3OH

0,1-30 мг/м3

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-NО-2-ЭХ»

Оксид азота NO

0-30 мг/м3

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-NО-3-ЭХ»

Оксид азота NO

10-1000 мг/м3

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-СО-2-ЭХ»

Оксид углерода CO

0-300 мг/м3

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-СО-3-ЭХ»

Оксид углерода CO

10-3000 мг/м3

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-С3Н8-2-ОП»

Пропан C3H8

0-1,7 % об.д.

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-С3Н8-4-ОП»

Пропан C3H8

0-100% НКПР

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-С3Н8-21-ТК»

Пропан C3H8

0-0,85 % об.д.

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-С3Н8-41-ТК»

Пропан C3H8

0-50% НКПР

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-Н2S-2-ЭХ»

Сероводород H2S

0-30 мг/м3

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-Н2S-3-ЭХ»

Сероводород H2S

1-200 мг/м3

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-СН-4-ОП»

Углеводороды СН

1-100 % НКПР

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-СН-41-ТК»

Углеводороды СН

0-50% НКПР

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-Н2СО-2-ЭХ»

Формальдегид H2CO

0,1-30 мг/м3

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-Сl2-2-ЭХ»

Хлор Cl2

0,1-30 мг/м3

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-НСl-2-ЭХ»

Хлористый водород HCl

0,01-30 мг/м3

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-С2Н5ОН-21-ТК»

Этанол C2H5OH

0,01-1,55 % об.д.

по запросу

Система газоаналитическая «Сенсон-СВ-5022-СМ-С2Н5ОН-41-ТК»

Этанол C2H5OH

0,32-50 % НКПР

по запросу







Комплект поставки:

  • В случае газоаналитической системы – ГА "Сенсон-СМ-9001" и модуль МКТИ-хх;
  • В случае газоанализатора – ГА "Сенсон-СВ-50хх"
  • Паспорт на газоанализатор;
  • Руководство по эксплуатации;
  • Упаковка

Дополнительные принадлежности (по выбору заказчика):

  • Адаптер питания 24 В;
  • Поверочная насадка-адаптер;
  • Преобразователь интерфейса RS-485-USB для связи с ПК;
  • Преобразователь интерфейса UART-USB для связи с ПК;
  • Барьер искробезопасности БИ-Exia-130-24;
  • Кабель электрический КУВ 6×0,35-100;
  • Пульт калибровки ПК-01



Примечание: По желанию заказчика комплект заказа может быть изменен или дополнен.



   Газоанализаторы (ГА) и газоаналитические системы (ГС) "Сенсон" модели СВ – это эффективные и надежные приборы. Они не требуют вмешательства персонала при эксплуатации, просты в установке и обслуживании, при этом обеспечивают высокие метрологические характеристики.

   Газоаналитическая система состоит из газоанализатора "Сенсон-СМ-9001" (интеллектуального сенсорного модуля – ИСМ), модуля коммутации, трансляции, индикации (МКТИ) и комплекта вспомогательного оборудования. Газоанализатор "Сенсон-СМ-9001" является средством измерений и включен в Государственный реестр средств измерений. Только он подлежит периодической поверке в ходе эксплуатации. При этом не требуется демонтаж других элементов системы. Конструкция ГС обеспечивает простоту замены "Сенсон-СМ-9001". Важно, что в ГС интерфейс "Токовая петля 4-20 мА" носит вспомогательный (информационный) характер и не может использоваться для передачи метрологически значимой информации.

   Газоанализаторы "Сенсон" модели СВ исполнений 5022 и 5023 (далее "Сенсон-СВ-5022" и "Сенсон-СВ-5023") конструктивно полностью идентичны газоаналитическим системам "Сенсон-СВ-5022-СМ" и "Сенсон-СВ-5023-СМ", соответственно. Газоанализаторы "Сенсон-СВ" включены в Государственный реестр средств измерений и подлежат перодической поверке как единое устройство. Соответственно, интерфейс "Токовая петля 4-20 мА" в этих приборах служит для передачи метрологически значимой информации. Интеллектуальный сенсорный модуль в составе этих приборов не является независимым средством измерений и поверке не подлежит.

Преимущества использования ИСМ "Сенсон-СМ-9001":

 Конструктивно ИСМ "Сенсон-СМ-9001" является объединенным в единый узел газовым сенсором и модулем вторичной обработки.В нем хранятся калибровочные и другие заводские константы, а также поддерживается открытый, унифицированный цифровой интерфейс для подключения к внешним устройствам.

 Поскольку все метрологически значимые элементы сосредоточены в ИСМ, а также благодаря тому, что он является полностью законченным устройством, данному модулю присвоен тип средства измерения. Таким образом, он является
законченным газоанализатором. Соответственно, для замены, ремонта, проведения ежегодной периодической поверки достаточно открутить защитную крышку и просто извлечь ИСМ из коннектора, а на его место можно сразу вставить другой, закрутить крышку (просто рукой) - и прибор снова готов к работе.

 Таким образом, концепция ИСМ кардинально снижает стоимость владения приборным парком газоанализаторов, за счет:
  - кардинального снижения временных затрат на демонтаж оборудования для поверки и ремонта;
  - снижение стоимости запаса подменного оборудования;
  - увеличения автономного эксплуатационного ресурса удаленных объектов, в том числе - бортового базирования.

Область применения:

  ГС "Сенсон-СВ" состоит из модулей во взрывозащищенном исполнении "искробезопасная цепь" уровня ia. Область применения ГС – взрывоопасные зоны классов 1 и 2, в которых при нормальной эксплуатации электрооборудования и/или в случае возникновения аварии возможно образование взрывоопасных газовых смесей:

• в  местах установки технологического оборудования в  процессе добычи, переработки, транспортировки и хранения природного сырья;
  • на  предприятиях химической и  металлургической промышленности, лакокрасочных производствах, производствах удобрений и пластмасс;
  • на сельскохозяйственных объектах (животноводческие фермы, хранилища сельскохозяйственной продукции, элеваторы и др.);
  • на предприятиях пищевой промышленности;
  • в очистных сооружениях;
  • на предприятиях топливно-энергетического комплекса, котельных;
  • в бортовых системах морских и речных судов;
  • на предприятиях топливно-энергетического комплекса, котельных;
  • на объектах прибрежной зоны (наливные эстакады, морские терминалы и пр.);
  • во множестве других приложений.

Устройство газоаналитической системы:

ГС "Сенсон-СВ-5022-СМ" выполнена по модульному принципу. Конструктивно она состоит из:
• интеллектуального сенсорного модуля (ИСМ) – газоанализатора "Сенсон-СМ-9001",
• интерфейсного модуля (МКТ-1м),
• модуля коммутации, индикации, управления и сопряжения (МКИУС)
