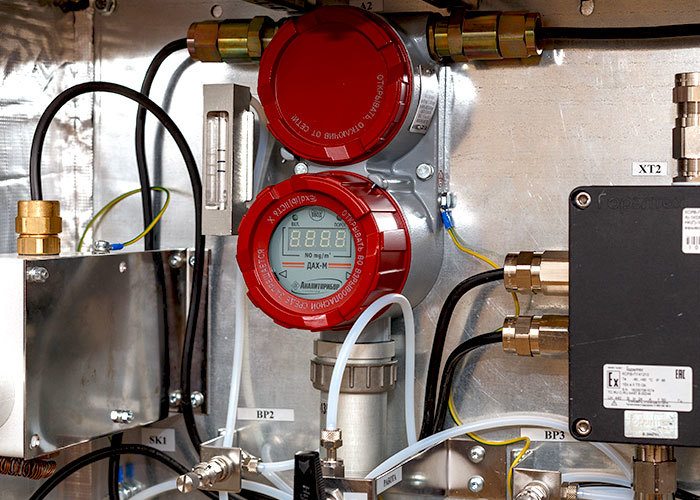

Датчик-сигнализатор электрохимический ДАХ-М-01/-03/-05-/-07/-09

Газоанализаторы (кроме ДАХ-М-06) имеют унифицированный выходной токовый сигнал (4 - 20) мА по ГОСТ 26.011-80.

Газоанализатор ДАХ-М-06 имеет канал связи с ЭВМ по цифровому интерфейсу RS-485, с протоколом связи MODBUS-RTU.

Датчики-газоанализаторы могут использоваться совместно со следующим электрооборудованием:
- ДАХ-М-04 с ранее выпускаемыми блоками питания и сигнализации БПС-21 или в составе системы СКАПО с последовательной передачей данных;
- ДАХ-М-01 и ДАХ-М-03 с БПС-21М (взрывозащищённое исполнение, с литерой «В») и СКАПО с шинной архитектурой;
- ДАХ-М-05 с БПС-21М (невзрывозащищённое исполнение) и СКАПО с шиной архитектурой;
- ДАХ-М-06 с БПС-21М-М (невзрывозащищённое исполнение);
- ДАХ-М-01, ДАХ-М-03, ДАХ-М-04 с пультом контроля ИБЯЛ.422411.005, предназначенным для индикации и выдачи выходного токового сигнала на месте их установки во взрывоопасной зоне;
- ДАХ-М-06 с пультом контроля ИБЯЛ.422411.005-02;
- ДАХ-М-01, ДАХ-М-03, ДАХ-М-04 - с блоком местной сигнализации БМС.

Технические характеристики:

Исполнение газоанализатора	Цифровая индикация	Тип выходного сигнала	Взрывозащита	Температура	Подключение датчиков
Материал корпуса – угленаполненный полиамид

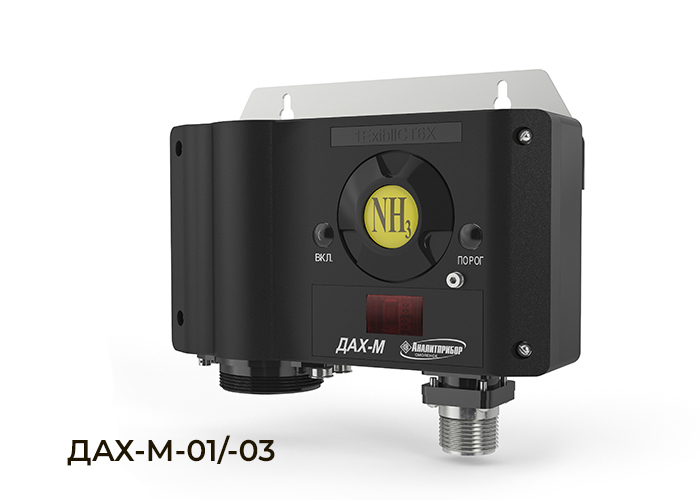

ДАХ-М-01	+	4–20 мА	1ExibIICT6GbX/1ExibIIBT6GbX	-40 /+50	3-проводная линия связи
ДАХ-М-03	-	4–20 мА	1ExibIICT6GbX/1ExibIIBT6GbX	-40 /+50	3-проводная линия связи
Материал корпуса – алюминий / нержавеющая сталь (определяется при заказе)

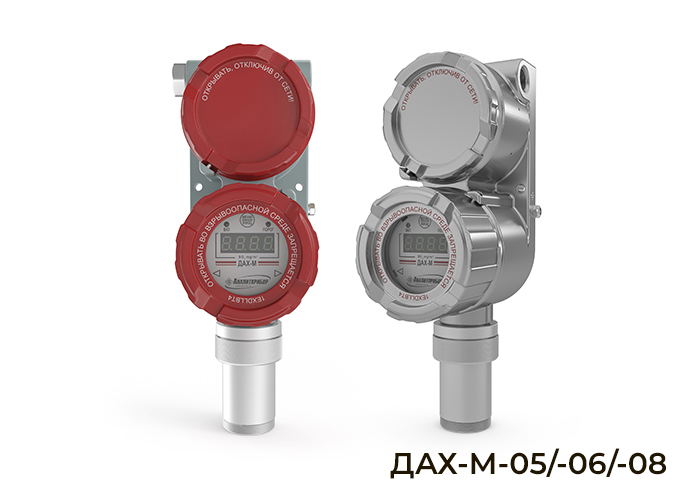

ДАХ-М-05	+	4–20 мА	1Ex db [ib Gb] IIC T6 Gb X	-40 /+50	3-, 4-проводная линия связи
ДАХ-М-06ТР	+	4–20 мА, RS485, реле (250В; 1,0А)**	1Ex db [ib Gb] IIC T6 Gb X	-40 /+50	3-, 4-проводная линия связи
ДАХ-М-06ТРХН	+	4–20 мА, RS485, HART, реле (250В; 1,0А)**	1Ex db [ib Gb] IIC T6 Gb X	-60 /+50	3-, 4-проводная линия связи
ДАХ-М-08Х	+	4–20 мА, HART	1Ex db [ib Gb] IIC T6 Gb X	-40 /+50	3- ,4-проводная линия связи
ДАХ-М-08ТРХ	+	4–20 мА, RS485, HART, реле (250В; 1,0А)*	1Ex db [ib Gb] IIC T6 Gb X	-60 /+50	3- ,4-проводная линия связи
Материал корпуса – алюминий

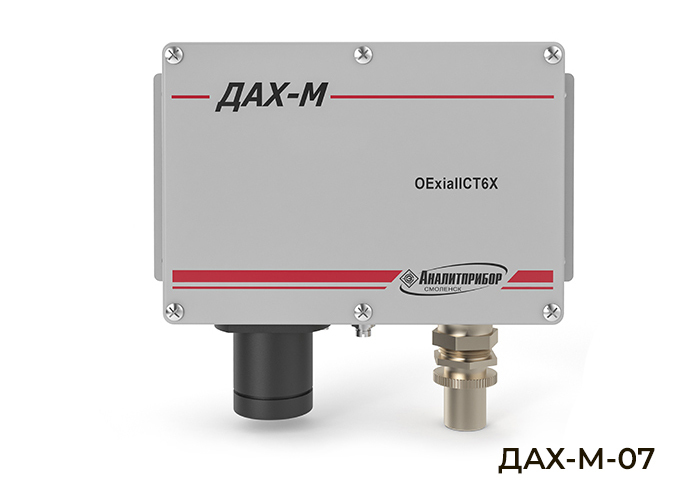

ДАХ-М-07	-	4–20 мА	1ExiaIICT6GbХ	-40 /+50	2-проводная линия связи
ДАХ-М-07Н	-	4–20 мА	1ExiaIICT6GbХ	-50 /+50	2-проводная линия связи

Аббревиатура «ТРХН» в наименованиях исполнений датчика-газоанализатора ДАХ-М означает следующее:
- «Т» - наличие токового выхода;
- «Р» - наличие исполнительных устройств типа реле «сухой» контакт;
- «Х» - наличие цифрового канала связи HART;
- «Н» - низкотемпературное исполнение (от -60 до +50 °С).

Метрологические характеристики:

Условное наименование	Диапазон измерения	Пороги сигнализации
		Порог 1	Порог 2
ДАХ-М-ХХ-СО-200	от 0 до 200 мг/м3	20	100
ДАХ-М-ХХ-СО-1500	от 0 до 1500 мг/м3	100	500
ДАХ-М-ХХ-H2S-40	от 0 до 40 мг/м3	10	40
ДАХ-М-ХХ-SO2 -20	от 0 до 20 мг/м3	10	20
ДАХ-М-ХХ-Сl2-25	от 0 до 25 мг/м3	1	5
ДАХ-М-ХХ-Сl2-50	от 0 до 50 мг/м3	5	10
ДАХ-М-ХХ-NH3-600	от 0 до 600 мг/м3	20	100
ДАХ-М-ХХ-NH3-2000	от 0 до 2000 мг/м3	100	500
ДАХ-М-ХХ-NO2-10	от 0 до 10 мг/м3	2	10
ДАХ-М-ХХ-HCl-30	от 0 до 30 мг/м3	5	25
ДАХ-М-ХХ-RSH-5	от 0 до 5 мг/м3	1	4
ДАХ-М-ХХ-N2O4-20	от 0 до 20 мг/м3	5	10
ДАХ-М-ХХ-NO-100	от 0 до 100 об. доля, млн-1	10	20
ДАХ-М-ХХ-NO-200	от 0 до 200 мг/м3	20	100
ДАХ-М-ХХ-O2-30	от 0 до 30 об. доля, %	23	18
ДАХ-М-ХХ-O2-25	от 0 до 25 об. доля, %
ДАХ-М-ХХ-O2-10	от 0 до 10 об. доля, %
ДАХ-М-ХХ-СН3ОН*	от 0 до 100 мг/м3	5	80
ДАХ-М-ХХ-СН2О*	от 0 до 10 мг/м3	2	8
ДАХ-М-ХХ-С2Н4*	от 0 до 200 мг/м3	100	160
ДАХ-М-ХХ-С2Н4О*	от 0 до 18 мг/м3	1	14,4
ДАХ-М-ХХ-HСN*	от 0 до 50 мг/м3	2	10



* - только для модификаций ДАХ-М-01/-05Х/-06ТРХ/-08Х/-08ТРХ, изготовленных по ИБЯЛ.413412.005 ТУ2.

Примечания

01. Поверочным компонентом газоанализаторов ДАХ-М-ХХ-RSH-5 является этилмеркаптан (C2H5SH);

02. Поверочным компонентом газоанализаторов ДАХ-М-ХХ-N2O4-20 является диоксид азота (NO2);

03. Диапазон показаний газоанализаторов ДАХ-М-ХХ-NO2-10 по цифровому индикатору и цифровому каналу связи – от 0 до 20 мг/м3.

Питание датчиков-газоанализаторов, в зависимости от условий установки

Обозначение	При установке в невзрывоопасных зонах	При установке во взрывоопасных зонах
ДАХ-М-01	от источника постоянного тока с Uпит = (11 - 24) В, Imax >= 280 мА	от блока питания и сигнализации БПС-21М ИБЯЛ.411111.042 ТУ с маркировкой взрывозащиты «[Exib]IIC», «[Exib]IIB» или от блока расширения и связи БРС ИБЯЛ.411111.036-03, -04
	от блока питания и сигнализации БПС-21М ИБЯЛ.411111.042, -01, -02, -05 ... -22	с блоком местной сигнализации БМС ИБЯЛ.411531.005 ТУ (согласно исполнению, маркировка взрывозащиты «1ExibIICT6X»), предназначенным для выдачи звуковой и световой сигнализации о превышении токовым выходным сигналом фиксированного порога срабатывания
ДАХ-М-03, ДАХ-М-04	от источника постоянного тока с Uпит = (10 - 24) В, Imax >= 280 мА
	от блока питания и сигнализации БПС-21М ИБЯЛ.411111.042, -01, -02, -05 ... -22	с пультом контроля ИБЯЛ.422411.005 ТУ (маркировка взрывозащиты «1ExibIICT6X»), предназначенным для индикации величины выходного токового сигнала газоанализаторов
ДАХ-М-05, ДАХ-М-05Х, ДАХ-М-06	от источника постоянного тока с Uпит = (10 - 32) В, Imax >= 200 мА	от источника постоянного тока с Uпит = (10 - 30) В, Imax >= 200 мА, с прокладкой кабеля в защитной оболочке
		от БПС-21М-М ИБЯЛ.411111.042 с прокладкой кабеля в защитной оболочке





Исполнения датчиков-газоанализаторов ДАХ-М:

Группа конструктивных исполнений газоанализаторов	Конструктивное исполнение газоанализаторов	Децимальный номер газоанализатора	Стоимость
ДАХ-М-01	ДАХ-М-01-АА-ВВВВ	ИБЯЛ.413412.005	по запросу
ДАХ-М-03	ДАХ-М-03-АА-ВВВВ	ИБЯЛ.413412.005-02	по запросу
ДАХ-М-04	ДАХ-М-04-АА-ВВВВ	ИБЯЛ.413412.005-03	по запросу
ДАХ-М-05	ДАХ-М-05-АА-ВВВВ	ИБЯЛ.413412.005-04	по запросу
ДАХ-М-06	ДАХ-М-06-АА-ВВВВ	ИБЯЛ.413412.005-05	по запросу
ДАХ-М-05Х	ДАХ-М-05Х-АА-ВВВВ	ИБЯЛ.413412.005-06	по запросу
ДАХ-М-05ХН	ДАХ-М-05ХН-АА-ВВВВ	ИБЯЛ.413412.005-07	по запросу
ДАХ-М-06ТР	ДАХ-М-06-АА-ВВВВ	ИБЯЛ.413412.005-08	по запросу
ДАХ-М-06ТРХ	ДАХ-М-06ТРХ-АА-ВВВВ	ИБЯЛ.413412.005-09	по запросу
ДАХ-М-06ТРХН	ДАХ-М-06ТРХН-АА-ВВВВ	ИБЯЛ.413412.005-10	по запросу
ДАХ-М-07	ДАХ-М-07-АА-ВВВВ	-	по запросу
ДАХ-М-07Н	ДАХ-М-07Н-АА-ВВВВ	-	по запросу

Примечания:

- АА - химическая формула измеряемого компонента;

- ВВВВ - верхний предел диапазона измерения газоанализаторов.







Комлектация датчика-газоанализатора:

• Датчик-газоанализатор
• Комплект ЗИП
• Комплект эксплуатационно-технической документации.





Документация на датчики-сигнализаторы ДАХ-М:

- Каталог продукции ФГУП СПО Аналитприбор

- Описание датчиков-сигнализаторов ДАХ-М

- Описание датчиков-сигнализаторов ДАХ-М-09 для контроля технологических процессов

- Описание датчиков-сигнализаторов ДАХ-М для контроля паров компонентов ракетного топлива

- Руководство по эксплуатации на датчики-сигнализаторы ДАХ-М-01/03

- Руководство по эксплуатации на датчики-сигнализаторы ДАХ-М-05/06

- Руководство по эксплуатации на датчики-сигнализаторы ДАХ-М-07

- Руководство по эксплуатации на датчики-сигнализаторы ДАХ-М ред. 4 (метанол)

- Паспорт на датчик-сигнализатор ДАХ-М-01/03

- Паспорт на датчик-сигнализатор ДАХ-М-05/06

- Сертификат об утверждении типа средства измерения на датчики-сигнализаторы ДАХ-М до 19.08.2029 №75899-19

- Сертификат об утверждении типа средства измерения на датчики-сигнализаторы ДАХ-М до 07.02.2030 №44423-15

- Описание типа к сертифату об утверждении типа средства измерения №75899-19

- Описание типа к сертифату об утверждении типа средства измерения №44423-15

- Методика поверки ДАХ-М

- Сертификат взрывозащиты ТР ТС 012/2011 на датчики-сигнализаторы ДАХ-М

- Сертификат ТР ТС 020/2011 на датчики-сигнализаторы ДАХ-М (электромагнитная соместимость)

- Сертификат об утверждении типа средства измерения на датчики-сигнализаторы ДАХ-М в республике Беларусь до 07.02.2030

- Свидетельство о типовом одобрении Морского регистра до 27.12.2029

- Сертификат SIL2 на датчики-сигнализаторы ДАХ-М до 12.08.2028

- Монтажный чертеж ДАХ-М

- Варианты монтажа датчиков

- ЗИП датчику-сигнализатору ДАХ-М







Предназначен для обеспечения безопасности персонала и самих объектов химических, нефтехимических и нефтеперерабатывающих производств, других отраслей промышленности, в воздухе рабочей зоны помещений и наружных установок которых возможно образование опасных концентраций токсичных газов и/или возникновение избытка/недостатка кислорода.

Область применения:

• контроль параметров воздуха рабочей зоны химических, нефтехимических и нефтеперерабатывающих, газовых  производств, других отраслей промышленности
• для применения в условиях крайнего Севера и Арктики

Отличительные особенности:

• широкий диапазон рабочих температур (от -60 до +50 С°)
• применение в условиях Крайнего Севера
• наличие аналоговых, релейных, цифровых, HART-выходов
• исполнение со встроенной цифровой индикацией состояния датчика (значения концентрации, порогов срабатывания, ошибок)
• наличие сертификата Российского Морского Регистра Судоходства позволяет использовать датчик на морских платформах, танкерах по перевозке нефти

Для питания датчиков-газоанализаторов применяется вторичное оборудование - блоки питания и сигнализации БПС-21М.
Модификации ДАХ-М-01, ДАХ-М-03 работают только с БПС-21М с буквой «В» в обозначении (например, БПС21М-11ВЦ).

ДАХ-М выпускается по техническим условиям ИБЯЛ.413412.005 ТУ, имеет сертификат об утверждении типа средств измерений, внесён в Государственный реестр средств измерений России и поставляется с обязательной первичной поверкой.
