Система контроля загазованности «Карбон» предназначена для перекрытия трубопровода подачи газа и информирования пользователя в случае загазованности жилых, коммунально-бытовых, производственных помещений, котельных природным газом, сжиженным угле-водородным газом (СУГ), оксидом углерода.

Основные технические характеристики сигнализаторов CЗ-1, СЗ-2, СЗ-3, СЗ-4:

Наименование параметра Значение
Параметры питающего напряжения:
- для базового исполнения и исполнения с индексом Б, переменного тока частотой 50 Гц, В 187-242
- для исполнений с индексами Д, В, постоянное напряжение, В 4,9-5,1(или 12-24В)
Потребляемая мощность, Вт, не более 1
Пороговые значения концентрации природного и сжиженного газа:
- ПОРОГ СН4, ПОРОГОГ 1 СН4, ПОРОГ 1 СУГ, % НКПР 10
- ПОРОГ 2 СН4, ПОРОГ 2 СУГ, % НКПР 20
Пороговые значения концентрации оксида углерода (угарного газа), мг/м3
- ПОРОГ 1 20
- ПОРОГ 2 100
Время срабатывания сигнализации по природному, сжиженному газу/оксиду углерода, с, не более 15/120
Время установления рабочего режима (время прогрева), с, не более 40
Средний срок службы, при условии своевременной замены сенсоров, выработавших свой ресурс 10 лет
Степень защиты оболочки IP30
Класс защиты от поражения электрическим током для базового исполнения и исполнения с индексом Б II
Класс защиты от поражения электрическим током для исполнений с индексами Д, В III
Вид климатического исполнения УХЛ 4.2
Средний срок службы сенсора не менее 3 лет
Условия эксплуатации:
- температура окружающей среды, °С от -10 до +50
- относительная влажность воздуха при температуре 25 °С, % от 20 до 80
- атмосферное давление, кПа от 86 до 108

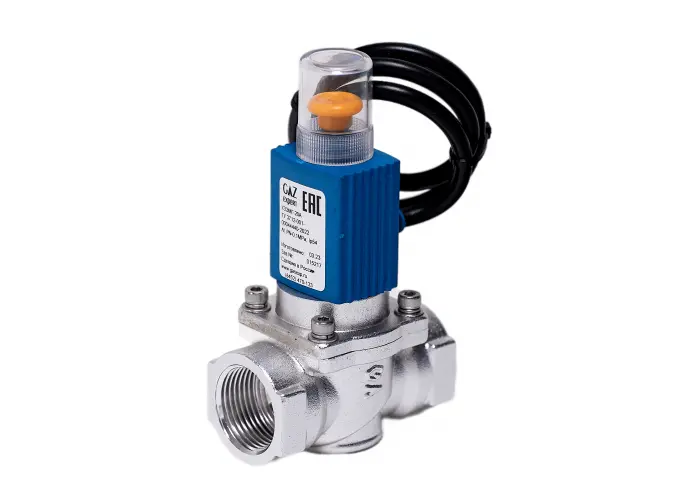

Основные технические характеристики клапана запорного электромагнитного газового КЗЭМГ:

Наименование характеристики Значение по типам КЗЭМГ
  15А 20А 25А 32А
Рабочее давление, не более, МПа (кгс/см²) 0,1 (1,0)
Пробное давление, не более, МПа (кгс/см²) 0,2 (2,0)
Герметичность затвора клапана Класс «А» по ГОСТ Р 54808-2011
Время срабатывания клапана, с, не более 1
Вид корпуса клапана Литой
Материал корпуса Алюминий/Латунь
Способ присоединения к трубопроводу Муфтовый по ГОСТ 6527-68
Стыковочная резьба (G), " ½ ¾ 1 1¼
Параметры сигнала управления клапаном:
- импульс амплитудой, В 9-42
- длительность, с, не менее 0,1
Сопротивление катушки элек-тромагнита, Ом 6-7
Степень защиты по ГОСТ 14254-96 IP54
Габаритные размеры, мм, не более:
- Длина 63 66 81 95
- Ширина 47 47 47 60
- Высота 110 116 160 185
Масса, кг, не более 0,50 0,60 0,70 1,4
Условия эксплуатации клапана:
- Вид климатического исполнения УХЛ 3.1 ГОСТ 15150-69
- Температура окружающей среды при эксплуатации от минус 10 °С до плюс 40 °С
- Относительная влажность воздуха не более 98 % при температуре плюс 25°С
- Атмосферное давление от 86 кПа до 106,7 кПа
Класс защиты от поражения электрическим током III по ГОСТ 12.2.007.0-75
Установленный ресурс открытия/закрытия, циклов, не более 5000
Срок службы клапана, не менее 10 лет
Средняя наработка на отказ, не менее 17500 часов





Возможные исполнения систем:
Энергонезависимая - при отключении электроэнергии клапан остается открытым.
Энергозависимая – при отключении электроэнергии происходит автоматическое закрытие клапана.

СКЗ «КАРБОН-1» (СН4) бытовая

Положение клапана на газопроводе горизонтально или вертикально.

Наименование Цена

СКЗ «КАРБОН-1» без клапана (СН4)

2 160 руб. с НДС

СКЗ «КАРБОН-1» DN 15 (СН4)

3 420 руб. с НДС

СКЗ «КАРБОН-1» DN 20 (СН4)

3 564 руб. с НДС

СКЗ «КАРБОН-1» DN 25 (СН4)

4 020 руб. с НДС

СКЗ «КАРБОН-1» DN 32 (СН4)

5 160 руб. с НДС

СКЗ «КАРБОН-1» DN 40 (СН4)

7 812 руб. с НДС

СКЗ «КАРБОН-1» DN 50 (СН4)

8 988 руб. с НДС

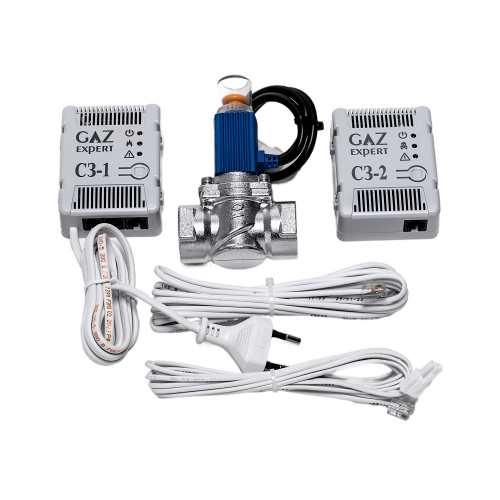

Состав системы: сигнализатор загазованности по метану СЗ-1.1 (однопороговый), клапан КЗЭМГ (КЗЭГ, КПЭГ), кабель соединительный для клапана (3 метра)

Примечание: возможно дополнительное подключение неограниченного количества сигнализаторов СЗ-1.1

СКЗ «КАРБОН-2» (СО+СН4) бытовая

 Положение клапана на газопроводе горизонтально или вертикально.

Наименование Цена

СКЗ «КАРБОН-2» без клапана (СО+СН4)

5 160 руб. с НДС

СКЗ «КАРБОН-2» DN 15 (СО+СН4)

6 720 руб. с НДС

СКЗ «КАРБОН-2» DN 20 (СО+СН4)

7 020 руб. с НДС

СКЗ «КАРБОН-2» DN 25 (СО+СН4)

7 356 руб. с НДС

СКЗ «КАРБОН-2» DN 32 (СО+СН4)

7 680 руб. с НДС

СКЗ «КАРБОН-2» DN 40 (СО+СН4)

11 172 руб. с НДС

СКЗ «КАРБОН-2» DN 50 (СО+СН4)

12 180 руб. с НДС

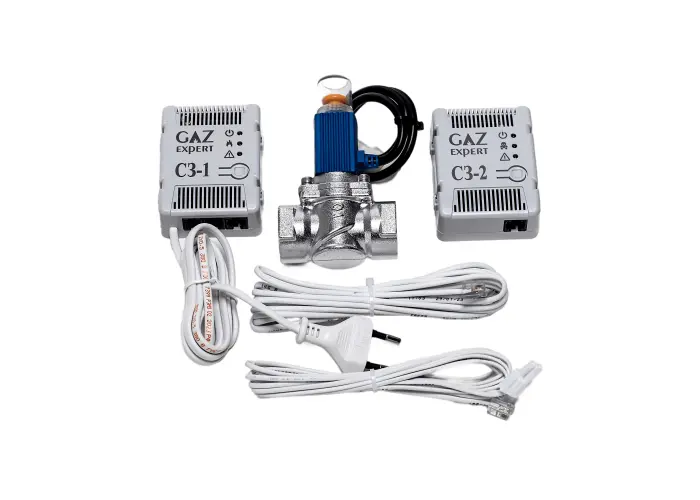

Состав: сигнализатор загазованности по угарному газу СЗ-2, сигнализатор загазованности по природному газу СЗ-1.1 (однопороговый), клапан КЗЭМГ (КЗЭГ, КПЭГ), кабель соединительный для сигнализатора (3 метра), кабель соединительный для клапана (3 метра)

Примечание: возможно дополнительное подключение неограниченного количества сигнализаторов СЗ-1.1 и СЗ-2

Дополнительная комплектация СКЗ «КАРБОН» бытовая

Наименование Цена

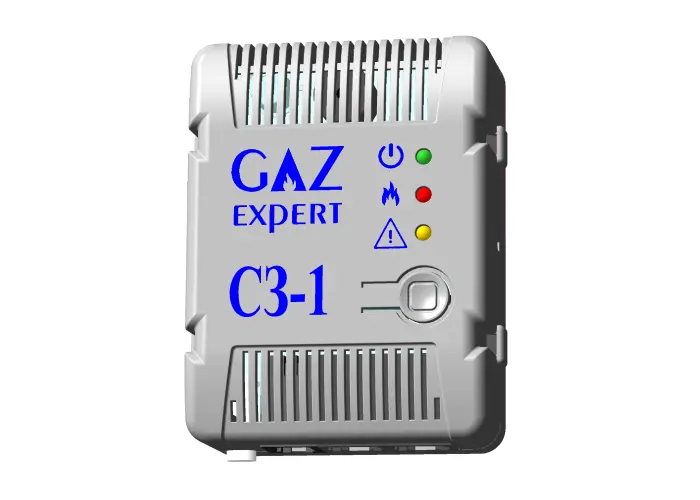

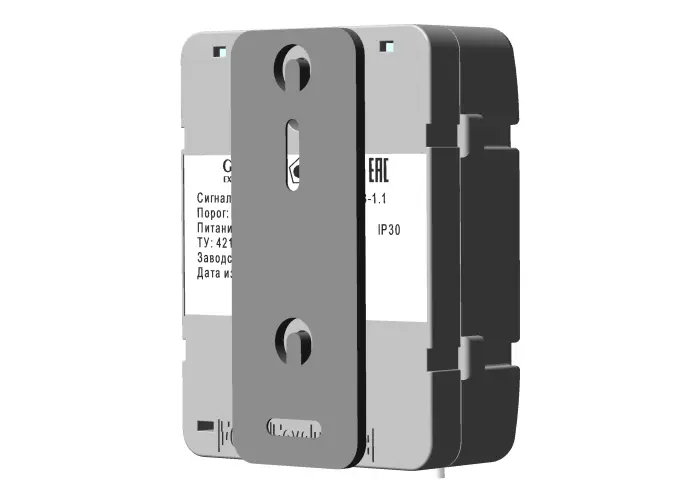

СЗ-1.1 – сигнализатор загазованности СН4 (природный газ) – 10 % НКПР

 2 100 руб. с НДС

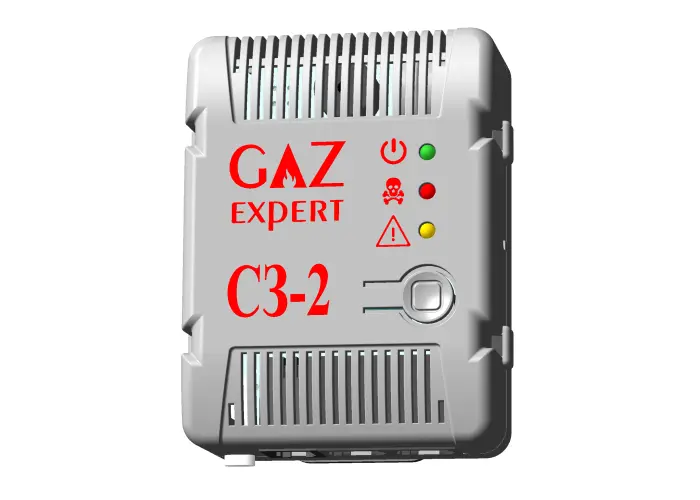

СЗ-2 – сигнализатор загазованности СО (угарный газ) – 20/100 мг/м3

 2 820 руб. с НДС

МИ-1 – модуль индикации

 1 440 руб. с НДС

Кабель соединительный для сигнализатора СЗ-1 или СЗ-2 (1 метр)

 40 руб. с НДС

Кабель соединительный для модуля индикации МИ-1 (1 метр)

 40 руб. с НДС

Кабель соединительный для клапана типа КЗЭМГ (1 метр)

 40 руб. с НДС







Комплектация ситемы загазованности КАРБОН:

Наименование Количество
Сигнализатор загазованности По требованию заказчика
Клапан электромагнитный КЗЭМГ По требованию заказчика
Модуль индикации МИ По требованию заказчика
Паспорт 421453.009 ПС Согласно количеству сигнализаторов загазованности
Паспорт 492172.001 ПС Согласно количеству клапанов
Кабель 685611.001 По требованию заказчика
Кабель 685611.002 По требованию заказчика
Кабель 685611.003 По требованию заказчика
Руководство по эксплуатации 421453.005-01 РЭ 1 шт.
Индивидуальная упаковка 1 шт.



Комплектация сигнализатора загазованности СЗ-1, СЗ-2, СЗ-3, СЗ-4:

Наименование Количество
Сигнализатор загазованности 1
Упаковка 1
Паспорт 421453.009 ПС 1
Руководство по эксплуатации 421453.009 РЭ *
Изделия с ограниченным ресурсом
Сенсор MP-4. Установлен в сигнализаторах СЗ-1, СЗ-3, СЗ-4 1
Сенсор ME2-CO-Ф14x14 . Установлен в сигнализаторах СЗ-2, СЗ-4 1

*руководство по эксплуатации можно скачать из раздела "Документация". Может поставляться по требованию заказчика в печатном виде.





Система контроля загазованности «Карбон» представляет комплект, состоящий из сигнализаторов загазованности, клапана электромагнитного газового, модуля индикации соединенных кабелями связи.

Работа системы «Карбон» основана на измерении концентрации природного, сжиженного углеводородного газа (СУГ) и оксида углерода (СО) в воздухе помещений, сравнении с установленными пороговыми уровнями и перекрытии трубопровода подачи газа с помощью электромагнитного клапана, а также информировании персонала.

Сигнализатор выпускается в нескольких исполнениях, отличающихся по контролируемому газу, количеству порогов срабатывания, возможности подключения внешних устройств и питанию сигнализатора.

Условное обозначение сигнализатора  - СЗ-a.b x, где
a – контролируемый газ: 1 – природный газ, 2 – оксид углерода, 3- сжиженный углеводородный газ (СУГ), 4 – природный газ и оксид углерода.

b – количество порогов срабатывания.
x – дополнительные параметры. Описаны в таблице ниже:

  СЗ-a.b (отсутствует СЗ-a.b Б СЗ-a.b В СЗ-a.b Д
Напряжение питания, В ~ 220 ~ 220 =5 =5
Разъем КЛАПАН Есть Нет Нет Нет
Разъем ВХОД Есть Нет Нет Есть
Разъем ВЫХОД Есть Нет Есть Есть
