Блок питания, сигнализации и связи автоматический стационарный БПС-21М3

Технические характеристики БПС-21М3

Характеристика	Значение	Примечание
Степень защиты блоков	IP20
Температура окружающей среды, °С	+1 / +50
Мощность, потребляемая БПС-21М3 от источника постоянного тока, Вт, не более	15
Аналоговый выходной сигнал, мА	4-20
Цифровой выходной сигнал	RS485, Ethernet	блок КСД для подключения к ПК, контроллерам верхнего уровня
Параметры контактов реле	40 В; 0,2 А*	порог 1, порог 2, порог 3,отказ, статус, режим
Габаритные размеры, мм	52х114х102	масса блоков 1,2 кг

Исполнения и модификации

Наименование и чертёжное обозначение	Наличие вых. искробезопас. цепей	Наличие реле порог1, порог2	Наличие реле порог3	RS485	Ethernet	Наличие цифрового индикатора
БПС-21М3-24х24-Р ИБЯЛ.411111.047	нет	да	да	да	нет	да
БПС-21М3-24х16-ibIIВ ИБЯЛ.411111.047-01	да	нет	нет			нет
БПС-21М3-24х16-ibIIВ-Р ИБЯЛ.411111.047-02		да	да			да
БПС-21М3-24х16-ibIIС ИБЯЛ.411111.047-03		нет	нет			нет
БПС-21М3-24х16-ibIIС-Р ИБЯЛ.411111.047-04		да	да			да
БПС-21М3-220х24 ИБЯЛ.411111.047-05	нет	да	нет	нет
БПС-21М3-220х16-ibIIВ ИБЯЛ.411111.047-06	да
БПС-21М3-220х16-ibIIС ИБЯЛ.411111.047-07
БПС-21М3-24-КСД ИБЯЛ.411111.047-08	нет	нет	нет	да
БПС-21М3-24-КСД-Р ИБЯЛ.411111.047-09		да	да		да
БПС-21М3-24х24-iaIIС ИБЯЛ.411111.047-10	да	нет	нет	да	нет	нет
БПС-21М3-24х24-iaIIС-Р ИБЯЛ.411111.047-11		да	да			да
БПС-21М3-220х24-iaIIС ИБЯЛ.411111.047-12			нет	нет
БПС-21М3-24x16-ibIIС-К ИБЯЛ.411111.047-13		нет				нет
БПС-21М3-24x24-iaIIС-К ИБЯЛ.411111.047-14

Примечание:
- Исполнения блоков БПС-21М3-24-КСД, БПС-21М3-24-КСД-Р, БПС-21М3-24x16-ibIIС-К, БПС-21М3-24x24-iaIIС-К не являются средствами измерения.
- Для моделей БПС-21М3-24х24-Р, БПС-21М3-24х16-ibIIВ-Р, БПС-21М3-24х16-ibIIС-Р, БПС-21М3-24-КСД-Р, БПС-21М3-24х24-iаIIС-Р индикация «порог1» - прерывистое свечение красного цвета индикатора «П1/П2», индикация «порог2» - непрерывная световая красного цвета индикатора «П1/П2», индикация «порог3» - непрерывная световая красного цвета индикатора «П3».
- Для модификации БПС-21М3-24-КСД-Р индикация «порог1», «порог2», «порог3» - в виде соответствующего сообщения на цифровой индикатор.
- Для блоков из ряда БПС-21М3-220х24, БПС-21М3-220х24-ibIIВ, БПС-21М3-220х24-ibIIС, БПС-21М3-220х24-iаIIС индикация «порог1» - непрерывная световая красного цвета индикатора «П1», индикация «порог2» - непрерывная световая красного цвета индикатора «П2».

Совместимость вторичных блоков БПС-21М3 с газоанализаторами серий ДАТ-М, СТМ-30, ДАХ-М, ДАК, ДАМ, анализаторами АП-430-02

Чертёжный номер и наименование	ДАТ-М-01/-02/-03 ДАХ-М-01/-03 ДАК-031/-032/-033 ДАФ-М-01	ДАТ-М-05/-05Х/-05Г/-05ГХ ДАХ-М-05/-05Х ДАФ-М-01	ДАТ-М-06ТР/-06ТРХН/-06ГТР/-06ГТРХН ДАХ-М-06ТРХН ДАРТ	ДАХ-М-06ТР/-08ТРХ ДАК-126/-129/-137...-139 ДАФ-М-06ТРХ/-08ТРХ	ДАХ-М-07/-07Н ДАК-341/-342/-343	ДАМ	АП-430-02
БПС-21М3-24х24-Р ИБЯЛ.411111.047	-	+	+*	+	-	-	+
БПС-21М3-220х24 ИБЯЛ.411111.047-05	-	+	+*	+	-	-	+
БПС-21М3-24х16-ib IIВ ИБЯЛ.411111.047-01	+	-	-	-	-	-	-
БПС-21М3-24х16-ib IIВ-Р ИБЯЛ.411111.047-02	+	-	-	-	-	-	-
БПС-21М3-220х24-ib IIВ ИБЯЛ.411111.047-06	+	-	-	-	-	-	-
БПС-21М3-24х16-ib IIC ИБЯЛ.411111.047-03	+	-	-	-	-	+	-
БПС-21М3-220х16-ibIIС ИБЯЛ.411111.047-07	+	-	-	-	-	+	-
БПС-21М3-24х16-ibIIС-Р ИБЯЛ.411111.047-04	+	-	-	-	-	+	-
БПС-21М3-24х24-iaIIС ИБЯЛ.411111.047-10	-	-	-	-	+	-	-
БПС-21М3-24х24-iaIIС-Р ИБЯЛ.411111.047-11	-	-	-	-	+	-	-
БПС-21М3-220х24-iaIIС ИБЯЛ.411111.047-12	-	-	-	-	+	-	-
БПС-21М3-24-КСД ИБЯЛ.411111.047-08	-	-	+	+	-	-	-
БПС-21М3-24-КСД-Р ИБЯЛ.411111.047-09	-	-	+	+	-	-	-
БПС-21М3-24x16-ibIIС-К ИБЯЛ.411111.047-13	Блок коммутации с возможностью питания применяемых устройств по искробезопасной цепи
БПС-21М3-24x24-iaIIС-К ИБЯЛ.411111.047-14

* - необходимо подключение стороннего источника питания.







Комплект поставки:

Наименование	Количество, шт.
Блок питания, сигнализации и связи БПС-21М3	1
Ведомость эксплуатационных документов	1
Комплект эксплуатационных документов	1
Комплект ЗИП	1

По отдельной заявке дополнительно поставляются:

- блоки реле с возможностью монтажа на Din-рейку (максимальное количество реле - 1, 4, 8);
- источники питания 220*24 В (20, 40, 60, 120 и 240 Вт);
- диск CD с сервисным ПО для подключения к персональному компьютеру;
- преобразователь интерфейсов «USB-RS485».

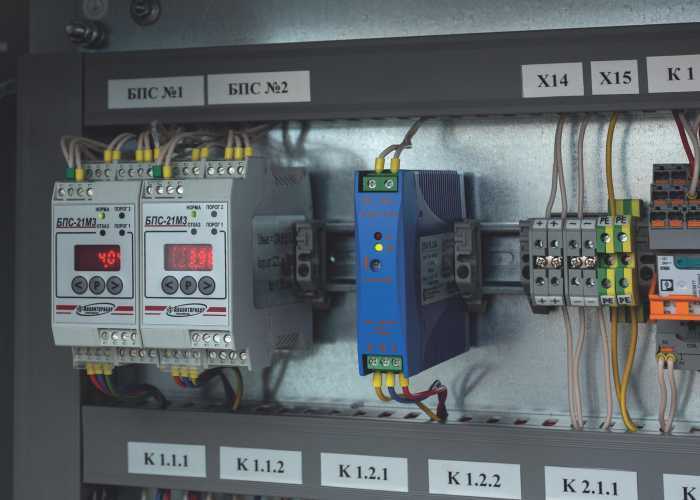

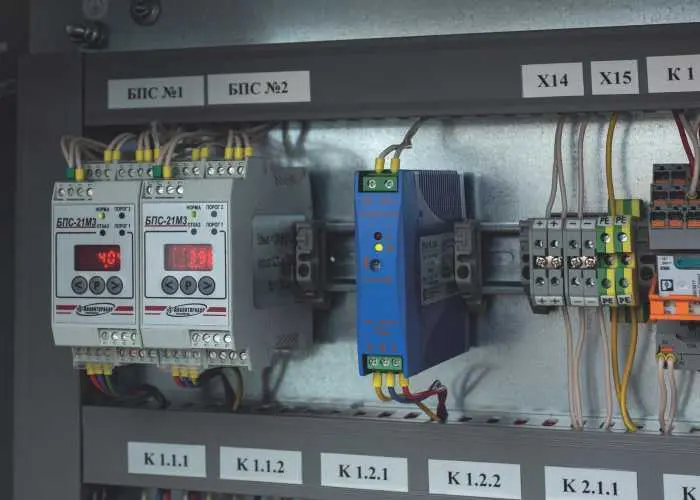

Блоки питания и сигнализации БПС-21М3 применяются на больших производственных объектах для постоянного опроса датчиков-газоанализаторов с унифицированным выходным сигналом 4-20мА и получения с них актуальной информации о концентрации целевого вещества в точке установки. Блок БПС-21М3 осуществляет:

• питание датчиков,
• обработку информации,
• выдачу световой и звуковой сигнализации.

Принципиально блоки БПС-21М3 состоят из:

• корпуса для установки блоков на DIN-рейки
• установленными в него платами.

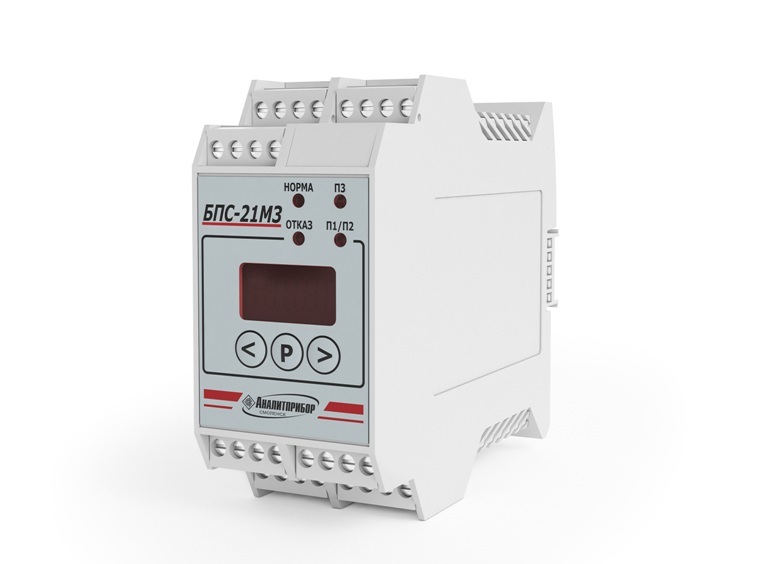

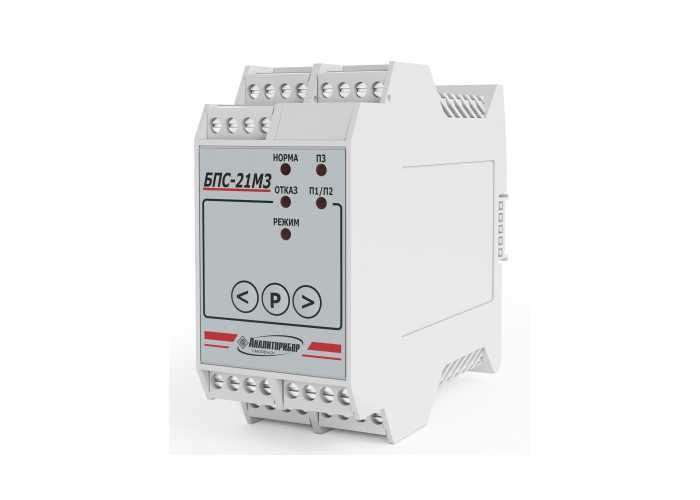

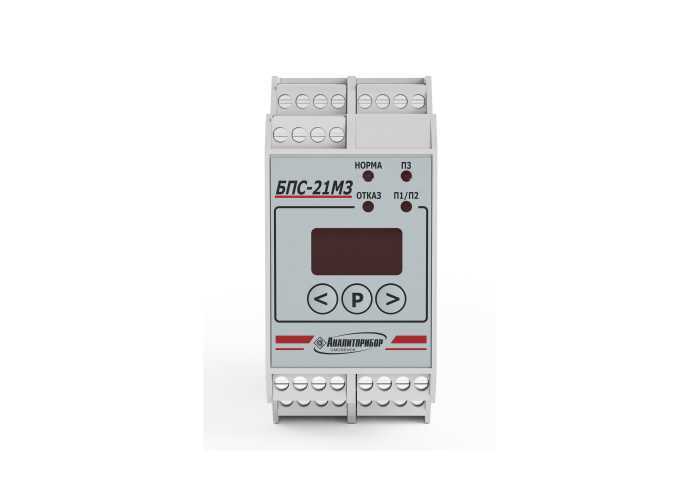

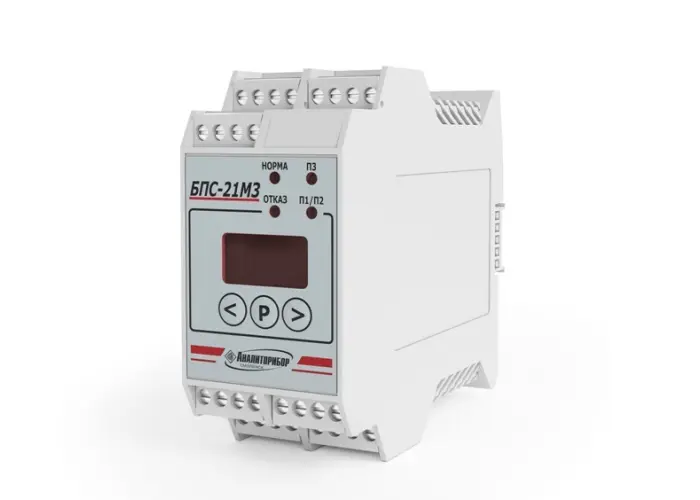

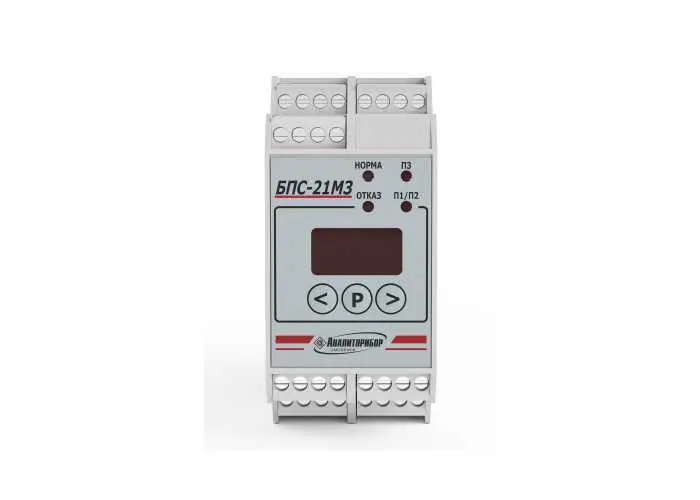

На передней панели блоков БПС-21М3, в зависимости от исполнения, расположены:

• клеммы для подключения внешних датчиков,
• цифровой дисплей для блоков БПС-21М3-24-КСД, БПС-21М3-24-КСД-Р,
• индикатор (диод) двухцветный: (зеленый) со значением «НОРМА»;
• желтый со значением «ОТКАЗ»;
• индикатор красного цвета «ПОРОГ1»;
• индикатор красного цвета «ПОРОГ2»;
• индикатор красного цвета «П1/П2»;
• индикатор красного цвета «П3»;
• индикатор зеленого цвета «НАГРУЗКА»;
• кнопки «Р» и стрелки «<», «>» для управления режимами работы;
• разъем «Ethernet».



Основные функции БПС-21М3

• Формирование цепи питания сигнализаторов ДАТ-М, ДАХ-М, ДАК, ДАМ и иных совместимых устройств;
• Интеграция в системы АСУТП на основе интерфейса Ethernet (модуль КСД);
• Обмен данными по цифровому каналу RS485 с подключенными устройствами;
• Архивация полученных данных, событий и показаний (для этого существует модуль КСД);
• Подключение исполнительных устройств (коммутационный блок К);
• Выдача световой и звуковой сигнализации при превышении/понижении пороговых значений (Порог 1, Порог 2, Порог 3) с одновременным замыканием/размыканием "сухих" контактов реле.



Особенности БПС-21М3

• Возможность создания больших сложных газоаналитических систем, с применением датчиков на различные вещества. В том числе, построение системы со смешанной конфигурацией подключения датчиков (шлейфовая-лучевая);

• Искробезобасный барьер цепи ia, ib, ic;
• Удобство монтажа и настройки;
• Дополнительная сигнализация и расширенный перечень событий тревоги;
• Архивирование данных;
• Возможность подключения исполнительных устройств;
• Полное соответствие нормативной базе РФ и Таможенного союза;
• Уровень полноты функциональной безопасности SIL 3.
