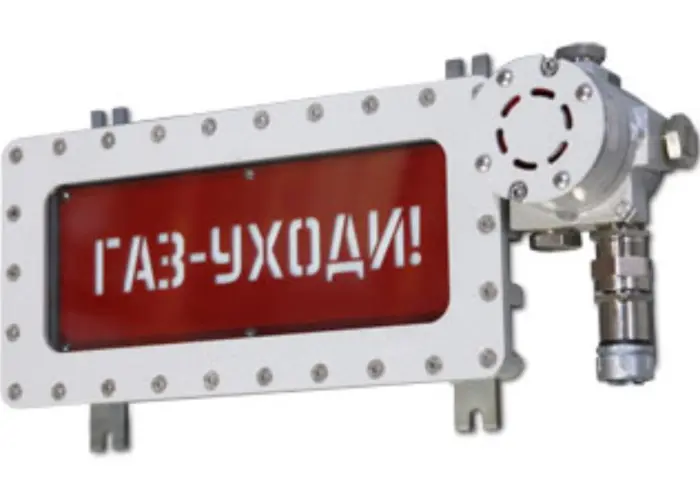

Взрывозащищенное светозвуковое табло ПГСК04

Табло светозвуковое взрывозащищенное ПГСК04 применяется в качестве информационного указателя, для выдачи сигналов светозвукового оповещения во взрывоопасных зонах с целью регулирования поведения человека, как в штатном режиме, так и при возникновении чрезвычайных ситуаций.

Температура окружающей среды, °С	-60...+40/+60 -20...+60 (для рудничного исполнения)
Номинальное напряжение, В	~220 (50/60 Гц); ⎓12; ⎓24;
Потребляемый ток, А	0,75 (для ⎓12 В) 0,7 (для ⎓24 В) 0,086 (для ~220 В)
Мощность, Вт	19 (для ~220 В), 8,4 (для ⎓12 В), 8,4 (для ⎓24 В)
Присоединительные отверстия	Метрическая 4 x M25х1,5 ГОСТ 24705-2004 (3 x M25х1,5 для исполнения с аккумуляторной батареей)
Покрытие	Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
Материал корпуса	Корозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Окно - ударопрочное, боросиликатное стекло
Крепление корпуса	4 внешние монтажные точки
Коэффициент мощности (cos φ)	0,75
Яркость (зеленая подсветка)	Не менее 1200 кд/кв.м.
Максимальный уровень звукового давления, дБ:	108
Масса, кг	не более 10
Климатическое исполнение	УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)
Маркировка взрывозащиты	1Ex db e mb IIC T6...T4 Gb Ex tb IIIC T80°С...T135°С Db
Маркировка рудничного оборудования	РВ Ex d [ib] I Mb
Защита	IP66 IK08
Установка	Категория I по рудничному газу и пыли; Категория II по подгруппе газов IIA, IIB, IIC (кроме ацетилена), зоны 1, 2

Габаритные размеры:

Световое табло ПГСК04 с опцией козырек

Световое табло ПГСК04 с опцией АКБ

Опции ,аксессуары и исполнение:

Опция	Маркировка
Защитный козырек	/КОЗЫРЕК
Окрашивание внешней поверхности в цвет по требованию заказчика	/RAL (код)
Морское исполнение	/МОРЕ
Аккумуляторная батарея	/АКБ
Шильд с надписью заказчика	/НАДПИСЬ "_"
Невзрывозащищенное исполнение	/ПРОМ

Формирование маркировки:

ПГСК04

Красные буквы, черный фон	Белые буквы, красный фон	Белые буквы (символы), зеленый фон
ПОЖАР ГАЗ НЕ ВХОДИТЬ ГАЗ УХОДИ! АЭРОЗОЛЬ НЕ ВХОДИТЬ АЭРОЗОЛЬ УХОДИ! ПОРОШОК НЕ ВХОДИТЬ ПОРОШОК УХОДИ! ПЕНА УХОДИ! ПЕНА НЕ ВХОДИТЬ БЕРЕГИСЬ ЭЛЕКТРОПОЕЗДА!	ПОЖАР ГАЗ НЕ ВХОДИТЬ ГАЗ УХОДИ! АЭРОЗОЛЬ НЕ ВХОДИТЬ АЭРОЗОЛЬ УХОДИ! ПОРОШОК НЕ ВХОДИТЬ ПОРОШОК УХОДИ! ПЕНА УХОДИ! ПЕНА НЕ ВХОДИТЬ БЕРЕГИСЬ ЭЛЕКТРОПОЕЗДА!	АВТОМАТИКА ОТКЛЮЧЕНА ЭВАКУАЦИОННЫЙ ВЫХОД ВЫХОД ВЫХОД EXIT ВЫХОД НАЛЕВО ВЫХОД НАПРАВО Символьное обозначение входа, выхода

*Возможно изготовление любой надписи или пиктограммы, типовой или произвольной.

Соответствие стандартам:

ГОСТ Р МЭК 60079-0-2011 , ГОСТ 14254-96 (МЭК 529-89) , ГОСТ 30852.0-2002 (МЭК 60079-0:1998) , ГОСТ 30852.1-2002 (МЭК 60079-1:1998) , ГОСТ 30852.8-2002 (МЭК 60079-0:1998) , ГОСТ 30852.17-2002 (МЭК 60079-18:1992) , ГОСТ 30852.20-2002 , Гл. 7.3 ПУЭ , Гл. 7.4 ПУЭ , ТР ТС 012/2011

Сертификаты и иная разрешительная документация:

- Сертификат соответствия ЕАЭС ТР ТС 012/2011 на средства светозвуковой сигнализации типов ПКИ, ПГС, ПГСК, ПГЗ, СГА (действителен до 29.12.2025)

- Сертификат соответствия Таможенного союза ТР ТС 012/2011 на взрывозащищенные светосигнальные и осветительные устройства с Ex-маркировкой (действителен до 24.12.2022)

- Сертификат соответствия таможенного союза на информационные табло типа ПГС, PGS, S, SA, ССА, CCFE, ПКИ, PKI, QFM, УВГ, UVG (действителен до 05.09.20222)

- Сертификат соответствия Таможенного союза ТР ТС 004/2011 на светосигнальные и осветительные устройства (действителен до 01.11.2022)

- Сертификат соответствия ЕАЭС ТР ТС 004/2011 на светосигнальные и осветительные устройства (действителен до 30.12.2025)

- Сертификат соответствия ЕАЭС ТР ТС 004/2011 на электрооборудование сигнализационное, информационные табло (действителен до 30.12.2025)

- Сертификат соответствия ЕАЭС ТР ТС 0202011 на электрооборудование сигнализационное, светосигнальные устройства (действителен до 22.12.2025)

- Сертификат соответствия POCC RU C-RU.EX01.B.00015/20 (действителен до 17.06.2023)

- Сертификат соответствия ГОСТ Р ИСО 9001-2015 (действителен до 14.08.2022)

- Сертификат соответствия IECEx CCVE 19.0005X взрывозащищенных постов светозвукоовой сигнализации серии PG требованиям стандартов МЭК Ех

- Сертификаты соответствия IECEx CCVE 16.0007U взрывонепроницаемых оболочек ЩОРВ, ЩОРВ-Н, ПКИВ требованиям стандартов МЭК Ех

- Сертификаты соответствия EESF 19 ATEX 035X взрывозащищенных табло типа PGS, сирен типа PGZ, постов типа PGSK требованиям стандартов АТЕХ

- Сертификат соответствия ЕАЭС ТР ЕАЭС 043/2017 на оповещатели пожарные (действителен до 29.12.2025)

- Свидетельство о типовом одобрении Морского регистра (действителен до 02.08.2022)

- Сертификат соответствия на сейсмостойкость (действителен до 27.12.2023)

- Сертификат соответствия ИНТЕРГАЗСЕРТ

- Разрешение на применение в Республике Казахстан

Корпус взрывозащищенного светозвукового табло ПГСК04 выполнен из коррозионностойкого модифицированного алюминиево-кремниевого сплава, устойчивого к солевому туману и другим химическим веществам. Для покрытия используется антистатическое полимерно-эпоксидное порошковое окрашивание. Цвет окрашивания RAL 7035. Окно взрывозащищенного светозвукового табло ПГСК04 выполнено из ударопрочного закаленного стекла. Источником света для подсветки надписи являются светодиоды.

ПРЕИМУЩЕСТВА

- Толщина готового изделия составляет всего 113 мм, что позволяет применять его в контейнерах, блок-боксах, в помещениях с узкими коридорами и проходами, а также над основными и эвакуационными выходами и т.д.

- Светодиодная подсветка равномерно освещает всю площадь информирующей надписи.

- Размер окна составляет 320х120 мм и позволяет достичь хорошую различимость надписей.

- Эргономичный и целостный дизайн изделия.

Химические вещества, используемые для изготовления взрывозащищенного светозвукового табло ПГСК04, такие как клей, компаунд, конформное покрытие, смазочные материалы и уплотнители не оказывают негативного воздействия на их производительность и срок службы, а также не ухудшают уровень светового потока. Пригодность данных материалов для изготовления светодиодных плат была подтверждена длительными стендовыми испытаниями, проведенными в собственной испытательной лаборатории ООО «ЗАВОД ГОРЭЛТЕХ».

Конструкция корпуса взрывозащищенных светодиодных табло имеет абсолютно герметичный блок световой индикации с установленными светодиодными платами заполненный воздухом. Данный герметичный контур не нарушается во время монтажа и эксплуатации табло на объекте заказчика и тем самым препятствует проникновению внутрь пыли, влаги, агрессивных сред и газов (например, сероводорода), а также исключает его запотевание при изменении температуры и влажности.

Конструктивные особенности взрывозащищенного светодиодных табло ПГСК04 и материалы, применяемы для их изготовления позволяют непрерывно защищать светодиоды от воздействия агрессивных вредных веществ на объектах заказчика на время всего длительного срока эксплуатации.

3D модели устройства предоставляются по запросу.

Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
