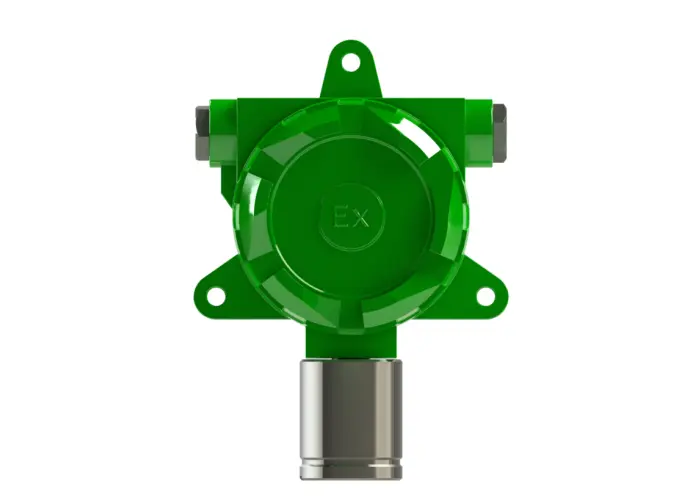

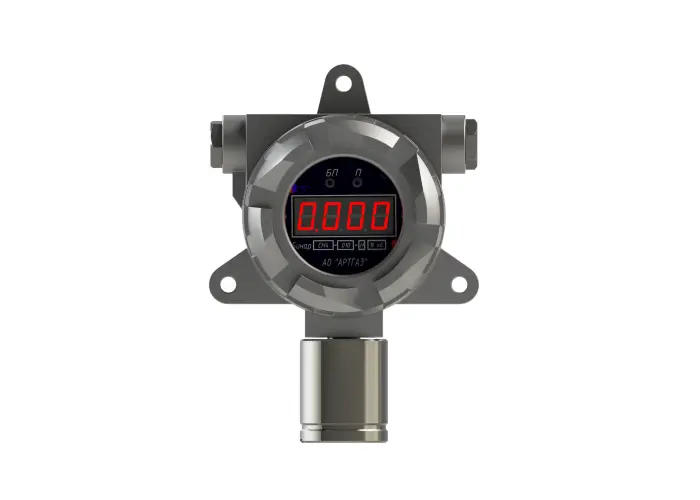

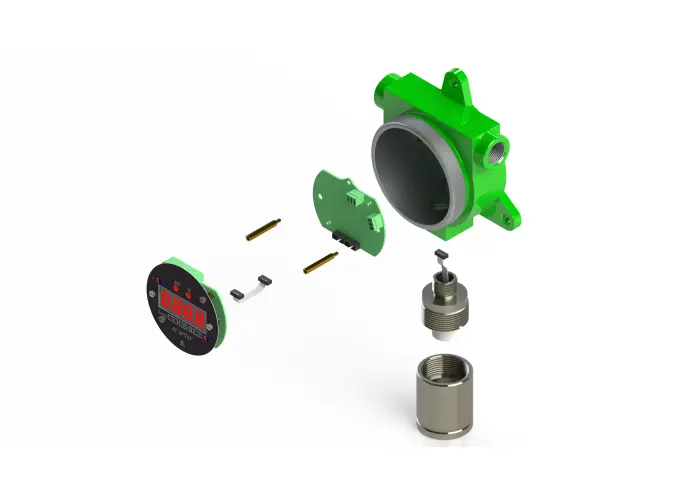

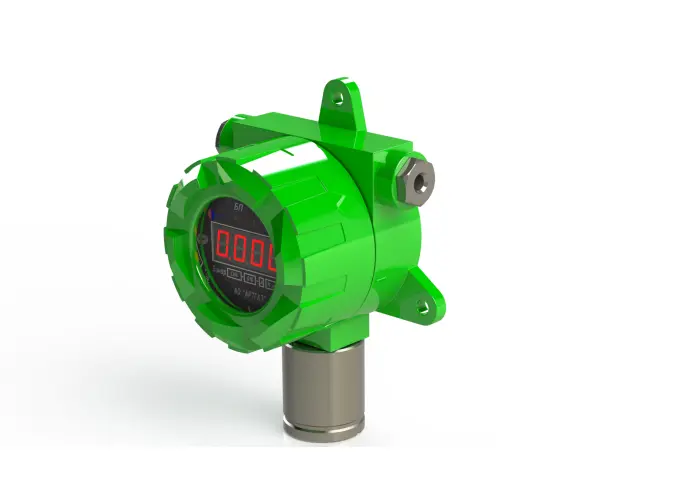

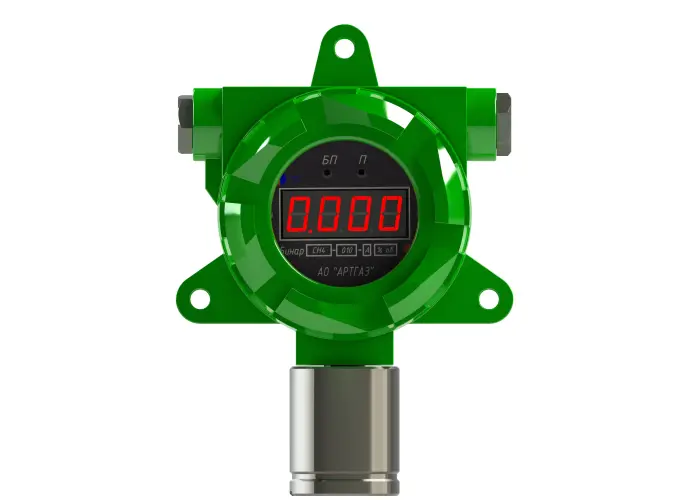

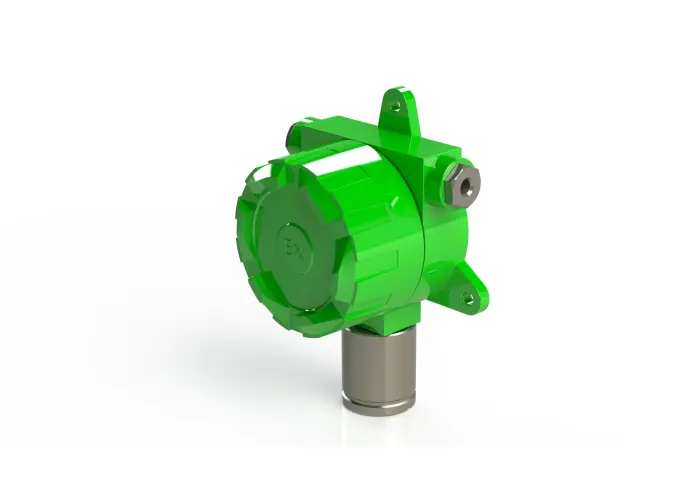

Стационарный газоанализатор "Бинар ХХ-ХХХ-Х"
- Внесен в государственный реестр СИ ФГИС АРШИН
- Первичная поверка включена в стоимость прибора
- Гарантия от завода-производителя
- Наличие сертификатов, соответствие ГОСТ и ТУ
- Доставка транспортными компаниями во все регионы России.
Технические характеристики:
Параметр |
Характеристика |
Единицы измерения |
|
Количество одновременно измеряемых веществ |
1 |
Напряжение питания газоанализатора от сети постоянного тока |
(24 ± 6) В |
потребляемая мощность |
не более 5 Вт |
Минимальное время установления показаний |
не более 20 секунд |
Температура окружающей среды, °С |
-60 °С до +60 °С |
Габаритные размеры, мм, не более |
183мм x 143мм x 107мм |
Масса: кг |
не более 2 кг из алюминия и 3,5 кг из нержавеющей стали |
Межповерочный интервал |
1 год;
(2 года для оптических (ИК) сенсоров) |
Срок гарантии |
Не менее 2 лет;
3 года на работу оптического датчика; |
Средний срок службы (без учета сенсоров) |
10 лет |
Комплект поставки |
· газоанализатор Бинар-ХХ-ХХХ-Х,– 1 шт.;
· носитель с программным обеспечением для ПЭВМ – 1экз. на поставку · руководство по эксплуатации КДГА 413214.002.000 РЭ – 1экз. на поставку · методика поверки – 1экз. поставку · паспорт КГДА. 413214.002.000 ПС – 1экз. · потребительская упаковка – 1 шт. · насадка для подачи газа -1 шт. на поставку. · козырек защиты от погодных условий – по отдельному заказу; · комплект для монтажа на трубу – по отдельному заказу; · комплект для монтажа в воздуховоде – по отдельному заказу; · кабельный ввод – по отдельному заказу; · магнитный ключ – 1 шт на поставку.
|
Перечень измеряемых веществ:
| Определяемый компонент | Тип применяемого сенсора*** | Время установления показаний Т0,9,
не более, с |
Диапазон измерений | Пределы допускаемой основной погрешности | |||
| абсолютной | относительной | ||||||
| Аммиак (NH3) | ЭХ | 120 | от 0 до 100 млн– 1
(от 0 до 70,8 мг/м3) |
± 5 млн– 1
|
– | ||
| Аммиак (NH3) | ЭХ | 120 | от 0 до 1000 млн– 1
(от 0 до 708 мг/м3) |
от 0 до 100 млн– 1 | ± 10 млн– 1 | – | |
| св. 100 до 1000 млн– 1 | ± 10 % | ||||||
| Ацетилен (С2Н2) | ФИ | 60 | от 0 до 200 млн– 1
(от 0 до 219 мг/м3) |
от 0 до 50 млн– 1 | ± 10 млн– 1 | – | |
| св. 50 до 200 млн– 1 | ± 20 % | ||||||
| Ацетилен (С2Н2) | ТК, ИК | 40 | от 0 до 50 % НКПР | ± 5 % НКПР | – | ||
| Ацетилен (С2Н2) | ТК, ИК | 40 | от 0 до 1,15 % об. д. | ±0,1 % об.д. | – | ||
| Ацетон (C3H6O) | ФИ | 20 | от 0 до 200 млн– 1
(от 0 до 488 мг/м3) |
от 0 до 50 млн– 1 | ± 10 млн– 1 | – | |
| св. 50 до 200 млн– 1 | ± 20 % | ||||||
| Ацетон (C3H6O) | ТК | 20 | от 0 до 50 % НКПР | ± 5 % НКПР | – | ||
| Ацетон (C3H6O) | ТК | 20 | от 0 до 1,25% об. д. | ± 0,1 % об.д. | – | ||
| Бензол (С6Н6) | ФИ, ЭХ | 20 | от 0 до 20 млн– 1
(от 0 до 656 мг/м3) |
от 0 до 5 млн– 1 | ± 1 млн– 1 | – | |
| св. 5 до 20 млн– 1 | – | ± 20 % | |||||
| Бензол (С6Н6) | ФИ, ЭХ | 20 | от 0 до 200 млн– 1
(от 0 до 6560 мг/м3) |
от 0 до 100 млн– 1
|
± 10 млн– 1 | – | |
| св. 100 до 200 млн– 1 | – | ± 10 % | |||||
| Бензол (С6Н6) | ТК | 20 | от 0 до 50 % НКПР | ± 5 % НКПР | – | ||
| Бензол (С6Н6) | ТК | 20 | от 0 до 0,6 % об. д. | ±0,06 % об. д. | – | ||
| Бутан (С4Н10) | ИК, ТК | 20 | от 0 до 100 % НКПР | от 0 до 50 % НКПР | ± 3% НКПР | – | |
| св. 50 до 100 % НКПР | – | ± 5 % | |||||
| Бутан (С4Н10) | ИК, ТК | 20 | от 0 до 1,4 % об. д. | от 0 до 0,7 % об. д. | ±0,04% об. д. | – | |
| св. 0,7 до 1,4 % об. д. | – | ± 5 % | |||||
| Водород (H2) | ЭХ | 20 | от 0 до 1000 млн– 1
(от 0 до 84 мг/м3) |
от 0 до 100 млн– 1 | ± 15 млн–1 | – | |
| св. 100 до 1000 млн– 1 | – | ± 15 % | |||||
| Водород (H2) | ЭХ | 20 | от 0 до 2000 млн– 1
(от 0 до 167 мг/м3) |
от 0 до 100 млн– 1 | ± 20 млн– 1 | – | |
| св. 100 до 2000 млн– 1 | – | ± 20 % | |||||
| Водород (H2) | ЭХ | 20 | от 0 до 4000 млн– 1
(от 0 до 338 мг/м3) |
от 0 до 200 млн– 1 | ± 20 млн– 1 | – | |
| св. 200 до 4000 млн– 1 | – | ± 10 % | |||||
| Водород (H2) | ТК, ЭХ | 20 | от 0 до 100 % НКПР | от 0 до 50 % НКПР | ± 5% НКПР | – | |
| св. 50 до 100 % НКПР | – | ± 10 % | |||||
| Водород (H2) | ТК, ЭХ | 20 | от 0 до 4 % об. д. | от 0 до 2% об. д. | ±0,2 % об. д. | – | |
| св. 2 до 4 % об. д. | – | ± 10 % | |||||
| Гексан (С6Н14) | ТК, ИК | 20 | от 0 до 100 % НКПР | ± 5 % НКПР | – | ||
| Гексан (С6Н14) | ТК, ИК | 20 | от 0 до 1 % об. д. | ±0,05 % об. д. | – | ||
| Гептан | ФИ | 20 | от 0 до 200 млн-1
(от 0 до 833 мг/м3) |
от 0 до 50 млн-1
|
±5 млн-1 | – | |
| св. 50 до 200 млн-1 | – | ± 10 % | |||||
| Гептан | ФИ | 20 | от 0 до 2000 млн-1
(от 0 до 8330 мг/м3) |
от 0 до 200 млн-1 | ±20 млн-1 | ||
| св.200 до 2000 млн-1 | – | ± 10 % | |||||
| Гептан | ТК, ИК | 20 | от 0 до 50% НКПР | ± 5 % НКПР | – | ||
| Гептан | ТК, ИК | 20 | от 0 до 0,55 % об. д. | ±0,05 % об. д. | – | ||
| Горючие газы (ЕХ)* | ТК, ИК | 30 | от 0 до 100 % НКПР | от 0 до 50 % НКПР | ± 3 % НКПР | – | |
| св.50 до 100 % НКПР | – | ± 5 % | |||||
| Диоксид азота (NO2) | ЭХ | 60 | от 0 до 20 млн– 1 (от 0 до 38,4мг/м3) | от 0 до 5 млн– 1 | ± 1 млн– 1 | – | |
| св. 5 до 20 млн– 1 | – | ± 20 % | |||||
| Диоксид азота (NO2) | ЭХ | 60 | от 0 до 50 млн– 1
(от 0 до 96 мг/м3) |
от 0 до 10 млн– 1 | ± 2 млн– 1 | – | |
| св. 10 до 50 млн– 1 | – | ± 20 % | |||||
| Диоксид азота (NO2) | ЭХ | 60 | от 0 до 100 млн– 1
(от 0 до 191 мг/м3) |
от 0 до 20 млн– 1 | ± 4 млн– 1 | – | |
| св. 20 до 100 млн– 1 | – | ± 20 % | |||||
| Диоксид азота (NO2) | ЭХ | 60 | от 0 до 500 млн– 1
(от 0 до 956 мг/м3) |
от 0 до 100 млн– 1 | ± 10 млн– 1 | – | |
| св.100 до 500 млн– 1 | – | ± 10 % | |||||
| Диоксид серы (SO2) | ЭХ | 60 | от 0 до 20 млн– 1
(от 0 до 53 мг/м3) |
от 0 до 5 млн– 1 | ± 1 млн– 1 | – | |
| св. 5 до 20 млн– 1 | – | ± 20 % | |||||
| Диоксид серы (SO2) | ЭХ | 60 | от 0 до 200 млн– 1
(от 0 до 530 мг/м3) |
от 0 до 50 млн– 1 | ± 5 млн– 1 | – | |
| св. 50 до 200 млн– 1 | – | ± 10 % | |||||
| Диоксид углерода (СО2) | ИК | 20 | от 0 до 5 % об. д. | от 0 до 2,0 % об. д.
|
± 0,2 % об. д. | – | |
| св. 2 до 5 % об. д. | – | ± 10 % | |||||
| Изобутан (i-C4H10) | ФИ | 20 | от 0 до 200 млн– 1
(от 0 до 483 мг/м3) |
от 0 до 100 млн– 1
|
± 10 млн– 1 | ||
| св. 100 до 200 млн– 1 | – | ± 10 % | |||||
| Изобутан (i-C4H10) | ТК, ИК | 20 | от 0 до 50 % НКПР | ± 5 % НКПР | – | ||
| Изобутан (i-C4H10) | ТК, ИК | 20 | от 0 до 0,65 % об. д. | ±0,06 % об. д. | – | ||
| Изобутилен (i-C4H8) | ФИ | 20 | от 0 до 20 млн-1
(от 0 до 46,6 мг/м3) |
±1 млн-1 | – | ||
| Изобутилен (i-C4H8) | ФИ | 20 | от 0 до 200 млн-1
(от 0 до 466 мг/м3) |
от 0 до 50 млн-1 | ±5 млн– 1 | – | |
| св. 50 до 200 млн-1 | – | ±10 %
|
|||||
| Изобутилен (i-C4H8) | ФИ | 20 | от 0 до 1000 млн-1
(от 0 до 2332 мг/м3) |
от 0 до 100 млн-1 | ±15 млн-1 | – | |
| св. 100 до 1000 млн-1 | – | ±15 % | |||||
| Изобутилен (i-C4H8) | ФИ | 20 | от 0 до 2000 млн-1
(от 0 до 4665 мг/м3) |
от 0 до 200 млн-1
|
±30 млн-1 | – | |
| св. 200 до 2000 млн-1 | – | ±15 % | |||||
| Изобутилен (i-C4H8) | ФИ | 20 | от 0 до 5000 млн-1
(от 0 до 11662 мг/м3) |
от 0 до 500 млн-1 | ±75 млн-1 | – | |
| св. 500 до 5000 млн-1 | – | ±15% | |||||
| Изобутилен (i-C4H8) | ФИ | 20 | от 0 до 10000 млн-1
(от 0 до 23324 мг/м3) |
от 0 до 1000 млн-1 | ±150 млн-1 | – | |
| св. 1000 до 10000 млн-1 | – | ±15% | |||||
| Изобутилен (i-C4H8) | ТК, ИК | 20 | от 0 до 50% НКПР | ±5 % НКПР | – | ||
| Изобутилен (i-C4H8) | ТК, ИК | 20 | от 0 до 0,9 % об. д. | ±0,09 % об. д. | |||
| Кислород (О2) | ЭХ, ИК | 40 | от 0 до 30% об. д. | ± 0,6 % об. д. | – | ||
| Ксилол (С6Н4(СН3)2) | ФИ, | 20 | от 0 до 20 млн– 1
(от 0 до 88 мг/м3) |
от 0 до 5 млн– 1 | ± 1 млн– 1 | – | |
| св. 5 до 20 млн– 1 | – | ± 10 % | |||||
| Ксилол (С6Н4(СН3)2) | ФИ | 20 | от 0 до 200 млн– 1
(от 0 до 880 мг/м3) |
от 0 до 50 млн– 1 | ± 5 млн– 1 | – | |
| св. 50 до 200 млн– 1 | – | ± 10 % | |||||
| Метан (CH4) | ТК, ИК, ПП | 20 | от 0 до 100 % НКПР | от 0 до 50 % НКПР | ± 3 % НКПР | – | |
| св. 50 до 100 % НКПР | – | ± 5 % | |||||
| Метан (CH4) | ТК, ИК, ПП | 20 | от 0 до 4,4 %
об. д. |
от 0 до 2,2% об. д. | ±0,1% об. д. | – | |
| св. 2,2 до 4,4 % об. д. | – | ± 5 % | |||||
| Метанол (СН3ОH) | ЭХ, ФИ | 20 | от 0 до 20 млн– 1
(от 0 до 26,6 мг/м3) |
от 0 до 5 млн– 1 | ± 1 млн– 1 | – | |
| св. 5 до 20 млн– 1 | – | ± 10 % | |||||
| Метанол (СН3ОH) | ЭХ, ФИ | 20 | от 0 до 200 млн– 1
(от 0 до 266 мг/м3) |
от 0 до 50 млн– 1 | ± 5 млн– 1 | – | |
| св. 50 до 200 млн– 1 | – | ± 10% | |||||
| Метанол (СН3ОH) | ТК, ИК | 40 | от 0 до 50 % НКПР | ± 5% НКПР | – | ||
| Метанол (СН3ОH) | ТК, ИК | 40 | от 0 до 2,75 % об. д. | ±0,3 % об. д. | – | ||
| Метилмеркаптан (CH3SH) | ЭХ, ФИ | 20 | от 0 до 15 млн– 1
(от 0 до 30 мг/м3) |
от 0 до 5 млн– 1 | ± 1 млн– 1 | – | |
| св. 5 до 15 млн– 1 | – | ± 20 % | |||||
| Метилмеркаптан (CH3SH) | ЭХ, ФИ | 20 | от 0 до 200 млн– 1
(от 0 до 400 мг/м3) |
от 0 до 50 млн– 1 | ± 5 млн– 1 | – | |
| св. 50 до 200 млн– 1 | – | ± 10 %
|
|||||
| Метилмеркаптан (CH3SH) | ТК, ИК | 20 | от 0 до 50% НКПР | ± 5% НКПР | – | ||
| Метилмеркаптан (CH3SH) | ТК, ИК | 20 | от 0 до 2,65 % об. д. | ±0,3 % об. д. | – | ||
| Озон (О3) | ЭХ | 60 | от 0 до 1 млн– 1
(от 0 до 2 мг/м3) |
от 0 до 0,1 млн– 1 | ± 0,02 млн– 1 | – | |
| св. 0,1 до 1 млн– 1 | – | ± 20 % | |||||
| Оксид азота (NO) | ЭХ | 60 | от 0 до 25 млн– 1
(от 0 до 48 мг/м3) |
от 0 до 10 млн– 1 | ± 1 млн– 1 | – | |
| св. 10 до 25 млн– 1 | – | ± 10 % | |||||
| Оксид азота (NO) | ЭХ | 60 | от 0 до 250 млн– 1
(от 0 до 480 мг/м3) |
от 0 до 50 млн– 1 | ± 5 млн– 1 | – | |
| св. 50 до 250 млн– 1 | – | ± 10 % | |||||
| Оксид углерода (СО) | ЭХ | 60 | от 0 до 100 млн– 1
(от 0 до 117 мг/м3) |
± 10 млн– 1 | – | ||
| Оксид углерода (СО) | ЭХ | 60 | от 0 до 1000 млн– 1
(от 0 до 1170 мг/м3) |
от 0 до 100 млн– 1 | ± 10 млн– 1 | – | |
| св. 100 до 1000 млн– 1 | – | ± 10 % | |||||
| Оксид углерода (СО) | ЭХ | 60 | от 0 до 2000 млн– 1
(от 0 до 2340 мг/м3) |
от 0 до 100 млн– 1 | ± 10 млн– 1 | – | |
| св. 100 до 2000 млн– 1 | – | ± 10 % | |||||
| Пары нефтепродуктов (CxHy)** (по гексану) | ТК, ИК | 20 | от 0 до 100 % НКПР | ± 5% НКПР | – | ||
| Пары нефтепродуктов (CxHy)** (по гексану) | ТК, ИК | 20 | от 0 до 1 % об. д. | ±0,05 % об. д. | – | ||
| Пентан (С5Н12) | ТК, ИК | 20 | от 0 до 100 % НКПР | от 0 до 50% НКПР | ± 5% НКПР | – | |
| св. 50 до 100 % НКПР | – | ± 10 % | |||||
| Пентан (С5Н12) | ТК, ИК | 20 | от 0 до 1,4 % об. д. | от 0 до 0,7 % об. д. | ±0,07 % об. д. | – | |
| св. 0,7 до 1,4% об. д. | – | ± 10 % | |||||
| Пропан (С3Н8) | ТК, ИК | 20 | от 0 до 100 % НКПР | от 0 до 50 % НКПР | ± 3% НКПР | – | |
| св. 50 до 100 % НКПР | – | ± 10 % | |||||
| Пропан (С3Н8) | ТК, ИК | 20 | от 0 до 2 % об. д. | от 0 до 1% об. д. | ±0,07 % об. д. | – | |
| св. 1 до 2 % об. д. | – | ± 10 % | |||||
| Пропилен (С3Н6) | ТК, ИК | 20 | от 0 до 200 млн– 1
(от 0 до 353,5 мг/м3) |
от 0 до 100 млн– 1 | ± 10 млн– 1 | – | |
| св. 100 до 200 млн– 1 | – | ± 10 % | |||||
| Пропилен (С3Н6) | ТК,ИК | 20 | от 0 до 100 % НКПР | от 0 до 50% НКПР | ± 5% НКПР | – | |
| св. 50 до 100 % НКПР | – | ± 10 % | |||||
| Пропилен (С3Н6) | ТК,ИК | 20 | от 0 до 2 % об. д. | от 0 до 1 % об. д. | ±0,1 % об. д. | – | |
| св. 1 до 2 % об. д. | – | ± 10 % | |||||
| Сероводород (Н2S) | ЭХ | 60 | от 0 до 30 млн– 1
(от 0 до 43 мг/м3) |
от 0 до 10 млн– 1 | ± 2 млн– 1 | – | |
| св. 10 до 30 млн– 1 | – | ± 20 % | |||||
| Сероводород (Н2S) | ЭХ | 60 | от 0 до 200 млн– 1
(от 0 до 284 мг/м3) |
от 0 до 100 млн– 1 | ± 10 млн– 1 | – | |
| св. 100 до 200 млн– 1 | – | ± 10 % | |||||
| Сероводород (Н2S) | ЭХ | 60 | от 0 до 2000 млн– 1
(от 0 до 2840 мг/м3) |
от 0 до 200 млн– 1 | ± 20 млн– 1 | – | |
| св. 200 до 2000 млн– 1 | – | ± 10 % | |||||
| Сероуглерод (CS2) | ФИ | 20 | от 0 до 15 млн– 1
(от 0 до 47 мг/м3) |
от 0 до 3,1 млн– 1 | ±1,5 млн– 1 | – | |
| св. 3,1 до 15 млн– 1 | – | ± 20 % | |||||
| Синильная кислота (HCN) | ЭХ | 100 | от 0 до 30 млн– 1
(от 0 до 34 мг/м3) |
от 0 до 1 млн– 1 | ± 0,2 млн– 1 | – | |
| св. 1 до 30 млн– 1 | – | ± 20 % | |||||
| Стирол (C8H8) | ФИ | 20 | от 0 до 20 млн– 1
(от 0 до 18,2 мг/м3) |
от 0 до 5 млн– 1 | ± 1 млн– 1 | – | |
| св. 5 до 20 млн– 1 | – | ± 10 % | |||||
| Стирол (C8H8) | ФИ | 20 | от 0 до 200 млн– 1
(от 0 до 182 мг/м3) |
от 0 до 100 млн– | ± 10 млн– 1 | – | |
| св. 100 до 200 млн– 1 | – | ± 10 % | |||||
| Стирол (C8H8) | ТК, ИК | 20 | от 0 до 50 % НКПР | ± 5 % НКПР | – | ||
| Стирол (C8H8) | ТК, ИК | 20 | от 0 до 0,55 % об. д. | ±0,05 % об. д. | – | ||
| Толуол (С6Н5СН3) | ТК, ИК | 20 | от 0 до 20 млн– 1
(от 0 до 76,6 мг/м3) |
от 0 до 10 млн– 1 | ± 1 млн– 1 | – | |
| св. 10 до 20 млн– 1 | – | ± 10 % | |||||
| Толуол (С6Н5СН3) | ТК, ИК | 20 | от 0 до 50 % НКПР | ± 5 % НКПР | – | ||
| Толуол (С6Н5СН3) | ТК, ИК | 20 | от 0 до 0,55 % об. д. | ±0,05 % об. д. | |||
| Фенол (С6H6O) | ФИ | 20 | от 0 до 4 млн– 1 (от 0 до 15,6 мг/м3) | от 0 до 0,25 млн–1 | ±0,025 млн–1 | – | |
| св. 0,25 до 4 млн– 1 | – | ± 20 % | |||||
| Формальдегид (Н2СО) | ЭХ | 30 | от 0 до 10 млн– 1
(от 0 до 12,5 мг/м3) |
от 0 до 1 млн– 1 | ± 0,2 млн– 1 | – | |
| св. 1 до 10 млн– 1 | – | ± 20 % | |||||
| Формальдегид (Н2СО) | ЭХ | 60 | от 0 до 1000
млн-1 (от 0 до 1247 мг/м3) |
от 0 до 200 млн-1 | ± 20 млн– 1 | – | |
| св. 200 до 1000 млн-1 | – | ± 10 % | |||||
| Фосген (COCl2) | ЭХ | 120 | от 0 до 1 млн– 1
(от 0 до 2,6 мг/м3) |
от 0 до 1 млн– 1 | ± 0,02 млн– 1 | ± 20 % | |
| Фосфин (РН3) | ЭХ | 60 | от 0 до 5 млн– 1
(от 0 до 7 мг/м3) |
от 0 до 2 млн– 1 | ± 0,3 млн– 1 | – | |
| св. 2 до 5 млн– 1 | – | ± 15 % | |||||
| Фосфин (РН3) | ЭХ | 60 | от 0 до 20 млн– 1
(от 0 до 28,3 мг/м3) |
от 0 до 5 млн– 1 | ± 1 млн– 1 | – | |
| св. 5 до 20 млн– 1 | – | ± 20 % | |||||
| Фтороводород (HF) | ЭХ | 90 | от 0 до 10 млн– 1
(от 0 до 8,3 мг/м3) |
от 0 до 0,6 млн– 1 | ± 0,1 млн– 1 | – | |
| св. 0,6 до 10 млн– 1 | – | ± 20 % | |||||
| Хлор (Cl2) | ЭХ | 60 | от 0 до 10 млн– 1
(от 0 до 29,5 мг/м3) |
от 0 до 2 млн– 1 | ± 0,3 млн– 1 | – | |
| св. 2 до 10 млн– 1 | – | ± 20 % | |||||
| Хлор (Cl2) | ЭХ | 60 | от 0 до 50 млн– 1
(от 0 до 147,5 мг/м3) |
от 0 до 10 млн– 1 | ± 2 млн– 1 | – | |
| св. 10 до 50 млн– 1 | – | ± 20 % | |||||
| Хлороводород (HCL) | ЭХ | 70 | от 0 до 20 млн– 1
(от 0 до 30,3 мг/м3) |
от 0 до 10 млн– 1 | ± 1 млн– 1 | – | |
| св. 10 до 20 млн– 1 | – | ± 10 % | |||||
| Циклогексан (С6Н12) | ФИ | 20 | от 0 до 200 млн– 1
(от 0 до 686 мг/м3) |
от 0 до 50 млн– 1 | ± 10 млн– 1 | – | |
| св. 50 до 200 млн– 1 | – | ± 20 % | |||||
| Циклогексан (С6Н12) | ТК, ИК | 20 | от 0 до 50 % НКПР | ± 5 % НКПР | – | ||
| Циклогексан (С6Н12) | ТК, ИК | 20 | от 0 до 0,6 % об. д. | ±0,06 % об. д. | – | ||
| Циклопентан (C5H10) | ТК,ИК | 20 | от 0 до 50 % НКПР | ± 5 % НКПР | – | ||
| Циклопентан (C5H10) | ТК,ИК | 20 | от 0 до 0,7 % об. д. | ±0,07 % об. д. | – | ||
| Этан (С2Н6) | ТК, ИК | 20 | от 0 до 100 % НКПР | от 0 до 50% НКПР | ± 5 % НКПР | – | |
| св. 50 до 100 % НКПР | – | ± 10 % | |||||
| Этан (С2Н6) | ТК, ИК | 20 | от 0 до 2,5 % об. д. | от 0 до 1,25 % об. д. | ±0,1 % об. д. | – | |
| св. 1,25 до 2,5 % об. д. | – | ± 10 % | |||||
| Этанол (C2H5ОН) | ЭХ, ФИ | 60 | от 0 до 300 млн– 1
(от 0 до 576 мг/м3) |
от 0 до 300 млн– 1 | ± 5 млн– 1 | ± 10 % | |
| Этанол (C2H5ОН) | ЭХ,ТК | 20 | от 0 до 100 % НКПР | от 0 до 50% НКПР | ± 5% НКПР | – | |
| св. 50 до 100 % НКПР | – | ± 10 % | |||||
| Этанол (C2H5ОН) | ЭХ,ТК | 20 |
от 0 до 3,1 % об. д.
|
от 0 до 1,55 % об. | ±0,1 % об. д. | – | |
| св. 1,55 до 3,1 % об. д. | – | ± 10 % | |||||
| Этилен (С2Н4) | ЭХ, ФИ | 20 | от 0 до 10 млн– 1
(от 0 до 11,7 мг/м3) |
от 0 до 5 млн– 1 | ±0,5 млн– 1 | – | |
| св. 5 до 10 млн– 1 | – | ± 10 % | |||||
| Этилен (С2Н4) | ЭХ,ФИ | 20 | от 0 до 1500 млн– 1
(от 0 до 1755 мг/м3 |
от 0 до 250 млн– 1 | ±25 млн– 1 | – | |
| св. 250 до 1500 млн– 1 | – | ± 10 % | |||||
| Этилен (С2Н4) | ТК, ИК | 20 | от 0 до 100 % НКПР | ± 5% НКПР | – | ||
| Этилен (С2Н4) | ТК, ИК | 20 | от 0 до 2,3 % об. д. | ±0,1 % об. д. | – | ||
| Этиленоксид (C2H4О) | ЭХ | 20 | от 0 до 10 млн– 1
(от 0 до 18,3 мг/м3) |
от 0 до 10 млн– 1 | ± 0,1 млн– 1 | ± 10 % | |
| Этиленоксид (C2H4О) | ЭХ | 60 | от 0 до 100 млн– 1
(от 0 до 183 мг/м3) |
от 0 до 50 млн– 1 | ± 5 млн– 1 | – | |
| св. 50 до 100 млн– 1 | – | ± 10 % | |||||
| Этиленоксид (C2H4О) | ЭХ | 60 | от 0 до 1000 млн– 1
(от 0 до 1830 мг/м3) |
от 0 до 100 млн– 1 | ± 10 млн– 1 | – | |
| св. 100 до 1000 млн– 1 | – | ± 10 % | |||||
| Этиленоксид (C2H4О) | ТК, ИК | 60 | от 0 до 100 % НКПР | от 0 до 50% НКПР | ± 5% НКПР | – | |
| св. 50 до 100 % НКПР | – | ± 10 % | |||||
| Этиленоксид (C2H4О) | ТК, ИК | 60 | от 0 до 2,6 % об. д. | от 0 до 1,3 % об. д. | ±0,1 % об. д | ||
| св. 1,3 до 2,6 % об. д. | – | ± 10 % | |||||
| Этилмеркаптан (C2H5SH) | ЭХ, ФИ | 60 | от 0 до 500 млн– 1
(от 0 до1335 мг/м3) |
от 0 до 50 млн– 1 | ± 5 млн– 1 | – | |
| св. 50 до 200 млн– 1 | – | ± 10 % | |||||
| Этилмеркаптан (C2H5SH) | ТК, ИК | 60 | от 0 до 50 % НКПР | ± 5% НКПР | – | ||
| Этилмеркаптан (C2H5SH | ТК, ИК | 60 | от 0 до 1,4 % об. д. | ±0,1 % об. д. | – | ||
| Хлордифторметан (СHClF2, Хладон R22) | ПП,ИК | 60 | от 0 до 0,01 об. д. % | от 0 до 0,001 об. д. % | ± 0,00025 об. д. % | – | |
| св. 0,001 до 0,01 об. д. % | – | ± 25% | |||||
| Хлордифторметан (СHClF2, Хладон R22) | ПП,ИК | 60 | от 0 до 0,1 об. д. % | от 0 до 0,01 об. д. % | ± 0,0025 об. д. % | – | |
| св. 0,01 до 0,1 об. д. % | – | ± 25 % | |||||
| Хлордифторметан (СHClF2, Хладон R22) | ПП,ИК | 60 | от 0 до 0,2 об. д. % | от 0 до 0,01 об. д. % | ± 0,0025 об. д. % | – | |
| св. 0,01 до 0,2 об. д. % | – | ± 25 % | |||||
| Пентафторэтан (С2HF5, Хладон R125) | ПП,ИК | 60 | от 0 до 0,2 об. д. % | от 0 до 0,01 об. д. % | ± 0,0025 об. д. % | – | |
| св. 0,01 до 0,2 об. д. % | – | ± 25 % | |||||
| 1,1,1,2-тетрафторэтан (С2H2F4, Хладон R134a) | ПП,ИК | 60 | от 0 до 0,01 об. д. % | от 0 до 0,001 об. д. % | ± 0,00025 об. д. % | – | |
| св. 0,001 до 0,01 об. д. % | – | ± 25 % | |||||
| 1,1,1,2-тетрафторэтан (С2H2F4, Хладон R134a) | ПП,ИК | 60 | от 0 до 0,1 об. д. % | от 0 до 0,01 об. д. % | ± 0,0025 об. д. % | – | |
| св. 0,01 до 0,1 об. д. % | – | ± 25 % | |||||
| 1,1,1,2-тетрафторэтан (С2H2F4, Хладон R134a) | ПП,ИК | 60 | от 0 до 0,2 об. д. % | от 0 до 0,01 об. д. % | ± 0,0025 об. д. % | – | |
| св. 0,01 до 0,2 об. д. % | – | ± 25 % | |||||
| 1,1,1-трифторэтан (С2H3F3, Хладон R143a) | ПП,ИК | 60 | от 0 до 0,2 об. д. % | от 0 до 0,01 об. д. % | ± 0,0025 об. д. % | – | |
| св. 0,01 до 0,2 об. д. % | – | ± 25 % | |||||
| Хладон R404a (C2HF5+С2H3F3+С2H2F4) | ПП,ИК | 60 | от 0 до 0,2 об. д. % | от 0 до 0,01 об..д. % | ± 0,0025 об. д. % | – | |
| св. 0,01 до 0,2 об.д. % | – | ± 25 % | |||||
| Хладон R407a (СH2F2+С2HF5+С2H2F4) | ПП,ИК | 60 | от 0 до 0,1 об. д. % | от 0 до 0,01 об. д. % | ± 0,0025 об. д. % | – | |
| св. 0,01 до 0,1 об. д. % | – | ± 25 % | |||||
| Хладон R407c (СH2F2+С2HF5+С2H2F4) | ПП,ИК | 60 | от 0 до 0,01 об. д. % | от 0 до 0,001 об. д. % | ± 0,00025 об. д. % | – | |
| св. 0,001 до 0,01 об. д. % | – | ± 25 % | |||||
| Хладон R410a (СH2F2+C2HF5) | ПП,ИК | 60 | от 0 до 0,01 об. д. % | от 0 до 0,001 об. д. % | ± 0,00025 об. д. % | – | |
| св. 0,001 до 0,01 об. д. % | – | ± 25 % | |||||
| Хладон R410a (СH2F2+C2HF5) | ПП,ИК | 60 | от 0 до 0,1 об. д. % | от 0 до 0,01 об. д. % | ± 0,0025 об. д. % | – | |
| св. 0,01 до 0,1 об. д. % | – | ± 25 % | |||||
Примечания:
1. Значения НКПР для горючих газов и паров в соответствии с ГОСТ 30852.19-2002, для паров нефтепродуктов – в соответствии с государственными стандартами на нефтепродукты конкретного вида.
2. * Поверочным компонентом является один из следующих определяемых компонентов: метан (СН4), бутан (С4Н10), гексан (С6Н14), водород (Н2), ацетилен (С2Н2), этилен (С2Н4)
3. ** Топливо дизельное по ГОСТ 305-2013, уайт-спирит по ГОСТ 3134-78, топливо для реактивных двигателей по ГОСТ 10227-86, бензин автомобильный в соответствии с техническим регламентом «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту», бензин авиационный по ГОСТ 1012-2013, газовый конденсат, бензин неэтилированный по ГОСТ Р 51866-2002, керосин по ТУ 38.71-5810-90. Поверочным компонентом является гексан (С6Н14)
4.*** Тип применяемого сенсора: ЭХ – электрохимический; ФИ – фотоионизационный; ТК – термокаталитический; ИК – инфракрасный оптический; ПП -полупроводниковый. Тип сенсора указывается вместе с диапазоном измерений на корпусе датчика.
Модификации газоанализатора "Бинар-ХХ-ХХХ-Х":
| Обозначение | Функциональное исполнение |
| Бинар-ХХ-000-Х | Измерение контролируемого газа без индикации, выдача унифицированного сигнала 4-20 мА об объемной доле контролируемого газа ( по отдельному заказу с HART протоколом)или RS-485 протокол ModBus |
| Бинар-ХХ-001-Х | Измерение контролируемого газа без индикации, наличие аккумуляторного блока питания, выдача унифицированного сигнала 4-20 мА об объемной доле контролируемого газа ( по отдельному заказу с HART протоколом)или RS-485 протокол ModBus |
| Бинар-ХХ-010-Х | Контроль и индикация контролируемого газа на LED-индикаторе, выдача унифицированного сигнала 4-20 мА об объемной доле контролируемого газа ( по отдельному заказу с HART протоколом)или RS-485 протокол ModBus |
| Бинар-ХХ-100-Х | Измерение контролируемого газа без индикации, выдача унифицированного сигнала 4-20 мА об объемной доле контролируемого газа ( по отдельному заказу с HART протоколом)или RS-485 протокол ModBus,наличие управляющего контакта типа «Сухой контакт» |
| Бинар-ХХ-011-Х | Контроль и индикация контролируемого газа на LED-индикаторе, наличие аккумуляторного блока питания, выдача унифицированного сигнала 4-20 мА об объемной доле контролируемого газа ( по отдельному заказу с HART протоколом)или RS-485 протокол ModBus |
| Бинар-ХХ-111-Х | Контроль и индикация контролируемого газа на LED-индикаторе, наличие аккумуляторного блока питания, выдача унифицированного сигнала 4-20 мА об объемной доле контролируемого газа ( по отдельному заказу с HART протоколом)или RS-485 протокол ModBus, наличие управляющего контакта типа «Сухой контакт» |
| Бинар-ХХ-110-Х | Контроль и индикация контролируемого газа на LED-индикаторе, выдача унифицированного сигнала 4-20 мА об объемной доле контролируемого газа ( по отдельному заказу с HART протоколом)или RS-485 протокол ModBus, наличие управляющего контакта типа «Сухой контакт» |
| Бинар-ХХ-101-Х | Измерение контролируемого газа без индикации, наличие аккумуляторного блока питания, выдача унифицированного сигнала 4-20 мА об объемной доле контролируемого газа ( по отдельному заказу с HART протоколом)или RS-485 протокол ModBus,наличие управляющих контактов типа наличие управляющего контакта типа «Сухой контакт» |
Комплектация газоанализатора "Бинар-ХХ-ХХХ-Х":
- Газоанализатор Бинар-ХХ-ХХХ-Х
- Носитель с программным обеспечением для ПЭВМ (1экз. на поставку)
- Руководство по эксплуатации КДГА.413214.002.000 РЭ (1экз. на поставку)
- Методика поверки МП 205-06-2018 (1экз. на поставку)
- Паспорт КГДА.413214.002.000 ПС
- Потребительская упаковка
- Насадка для подачи газа (1 шт. на поставку)
Дополнительная комплектация:
- Козырек защиты от погодных условий
- Комплект для монтажа на трубу
- Комплект для монтажа в воздуховоде
- Кабельный ввод
- Магнитный ключ
Документация по стационарным газоанализаторам "Бинар-ХХ-ХХХ-Х":
- Свидетельство об утверждении типа средства измерения на газоанализаторы "Бинар-ХХХ"
- Сертификат соответствия Таможенного союза по взрывозащите до 30.10.2021 года
- Руководство по эксплуатации газоанализатора "Бинар-XX-XXX-X"
- Руководство пользователя приложения HawoSens Console
Стационарные газоанализаторы для непрерывного автоматического контроля и измерения контролируемого газа в атмосфере, суммы горючих газов, измерения до взрывоопасных концентраций горючих газов и паров горючих жидкостей, в том числе и паров нефтепродуктов, в смеси с воздухом на газо- и нефтепроводах, арматуре газопроводов промышленного и бытового назначения.
Газоанализаторы выполнены в прочном защищённом корпусе.
Преимущества
- Взрывозащищенный корпус.
- Работа при температуре от -60 °C (в арктическом исполнении)
- Исполнение: 1Exd[ib]IIСТ6/T4
- Степень защиты оболочки от внешних влияний ІР66
- Сенсоры: оптические, электрохимические, термокаталитические, фотоионизационные.
- Выдача унифицированного сигнала 4-20 мА пропорционального измеренному значению контролируемого газа или цифрового HART/RS-485 протокол ModBus RTU
- Индикация контролируемого газа на цифровом табло
- Наличие аккумуляторного блока питания для бесперебойной работы
- Выдача управляющих сигналов типа «сухой контакт»
- Варианты исполнения корпуса: А-корпус алюминий; Н-корпус нержавеющей стали
- Адаптированы для работы в различных температурных условиях
- Функция «черного ящика», фиксирующего текущие значения контролируемого газа (объемной доли), температуры, календарного времени.
Модификации
- Исполнение 1: Бинар-XX-X0X-A в алюминиевом корпусе без цифровой индикации
- Исполнение 2: Бинар-XX-X1X-A в алюминиевом корпусе с цифровой индикацией
- Исполнение 3: Бинар-XX-X1X-Н в стальном корпусе с цифровой индикацией
Оставить заявку
Россия, Московская область, Истра, улица Главного Конструктора В.И. Адасько, 9
