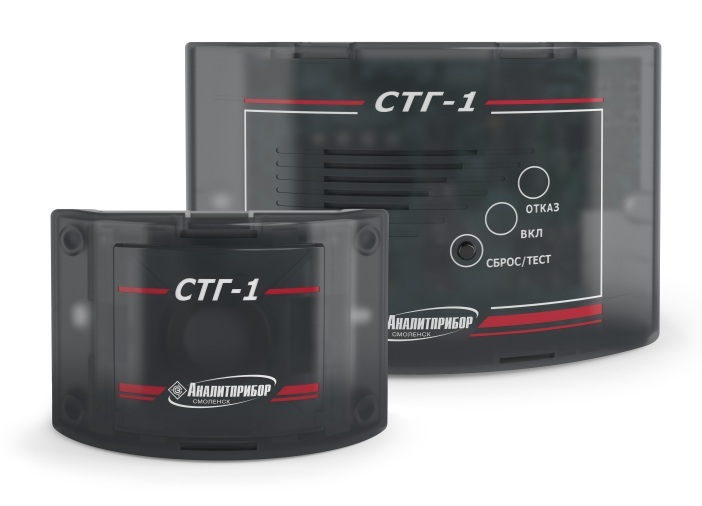

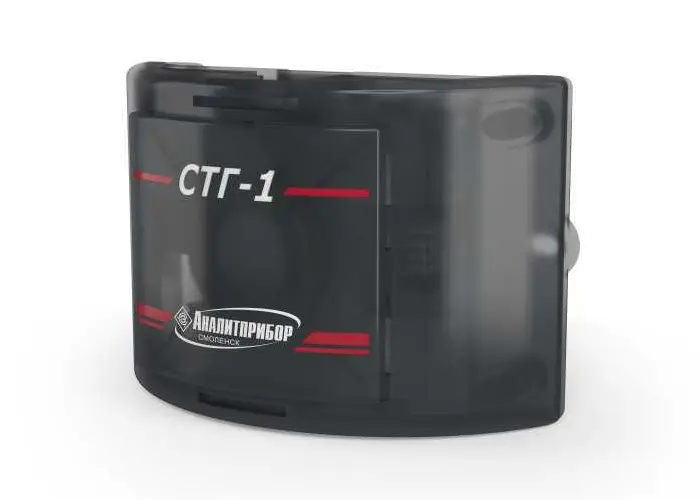

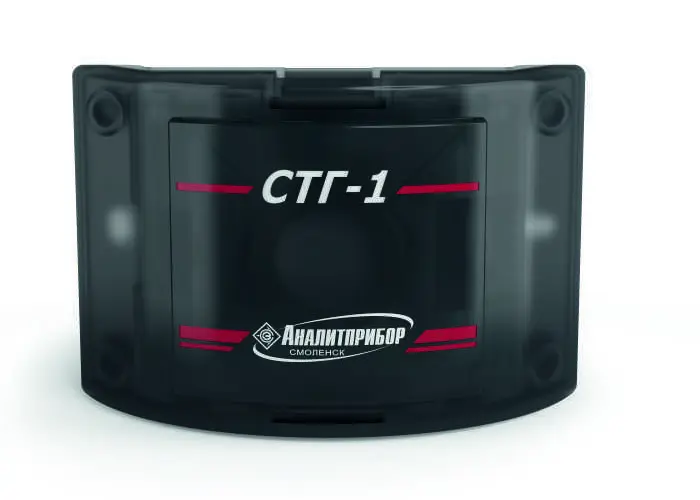

Сигнализатор горючих газов CH и угарного газа CO СТГ-1
Сигнализатор горючих газов CH и угарного газа CO СТГ-1
Сигнализатор горючих газов CH и угарного газа CO СТГ-1
Сигнализатор горючих газов CH и угарного газа CO СТГ-1

Сигнализатор горючих газов CH и угарного газа CO СТГ-1

-
+
шт
Оставить заявку

Все газоанализаторы

Все газоанализаторы Аналитприбор

Страница бренда Аналитприбор

Стационарный сигнализатор СTГ-1 предназначен для контроля содержания природного и сжиженного газов (CH4, C3H8, C4H10), а также угарного газа CO, перекрытия газопровода быстродействующим электромагнитным клапаном.

Наличие внешнего входа «АВАРИЯ» позволяет соединять приборы в шлейф с газосигнализаторами СТГ-1 и СГГ-6М или подключать их к пожарной или охранной сигнализации.

  • световая/звуковая сигнализация
  • температурный диапазон от -10 до +50 оС
  • возможность подключения к диспетчерскому пульту ДИСП
  • Внесен в государственный реестр СИ ФГИС АРШИН
  • Первичная поверка включена в стоимость прибора
  • Гарантия от завода-производителя
  • Наличие сертификатов, соответствие ГОСТ и ТУ
  • Доставка транспортными компаниями во все регионы России.
  • Отгрузка от 5-ти дней!

Характеристики стационарного сигнализатора горючих газов СГГ-6М:

Характеристика Значение Примечание
Измеряемый газ Горючие газы CH4, C3H8, C4H10, оксид углерода СО

Пороги срабатывания сигнализации:

(по метану),% НКПР

по оскиду углерда CO, мг/м3

10/20

20/100

 Устанавливается потребителем
Принцип измерения по горючим газам- термохимический, по СО- электрохимический
Время срабатывания сигнализации, сек.:
- по горючему газу
- по оксиду углерода (СО)

15

45

 звуковая общая,
световая раздельная
Длина кабеля связи между сигнализатором и датчиком по горючему газу, м до 200
Способ забора пробы диффузионный
Тип сигнализатора стационарный
Автокалибровка нуля (по каналу СН) один раз в 14 дней или при включении прибора
Рекомендованный тип кабеля

ШВВП 3х0,25 ГОСТ 7399-97;

ПВС 3х0,5 ГОСТ 7399-97;

ШВЛ 3х0,75 ГОСТ 7399-97;

ППВ 3х1,0 ГОСТ 6323-79;

РПШ 3х1,25 ТУ 16-К18.001-89


Рабочий температурный диапазон, °С от - 10 до +50
Степень защиты IP30
Габаритные размеры, мм:
- для блока датчика
- для блока контроля и сигнализации		 110х50х70
195х60х120

Масса, кг, не более

- для блока датчика
- для блока контроля и сигнализации

0,5

1











Цена на Стационарный сигнализатор СТГ-1




Наименование Стоимость
Стационарный сигнализатор горючих газов СТГ-1-1 с одним датчиком на CH4 ИБЯЛ.413411.056 30 240 руб. с НДС
Стационарный сигнализатор горючих газов СТГ-1-2 с двумя датчиками на CH4 ИБЯЛ.413411.056-01 39 480 руб. с НДС
Дополнительное оборудование:
Диспетчерский пульт ДИСП ИБЯЛ.465213.003. Стационарный автоматический прибор для приема сигналов с сигнализаторов СГГ-6М, СОУ1, СТГ1 и др. датчиков с выдачей световой, звуковой сигнализации и переключением "сухих" контактов реле 46 140 руб. с НДС
Комплект датчика термохимического (ИБЯЛ.413226.105-02) в упаковке ИБЯЛ.413923.031-03, с фильтром 3 564 руб. с НДС
Клапан КЭГ-9720 ДУ15 (ДПР 1/2"), 40В ИБЯЛ.685181.001 6 996 руб. с НДС
Клапан КЭГ-9720 ДУ20 (ДПР 3/4") 40В ИБЯЛ.685181.001-01 6 720 руб. с НДС
Клапан КЭГ-9720 ДУ25 (ДПР 1"), 40В ИБЯЛ.685181.001-02 6 996 руб. с НДС
Клапан КЭГ-9720 ДУ32 (ДПР1 1/4"), 40В ИБЯЛ.685181.001-21 8 580 руб. с НДС
Клапан КЭГ-9720 ДУ50 (ДПР2"), 220В ИБЯЛ.685181.001-04 14 916 руб. с НДС
Клапан КЭГ-9720 ДУ32 (ДПР1  1/4"), ДУ40 (ДПР 1  1/2"), 220В ИБЯЛ.685181.001-05;-03 17 700 руб. с НДС
Клапан КЭГ-9720 ДУ20 (ДПР 3/4"),ДУ25 (ДПР 1")  220В ИБЯЛ.685181.001-09;-10 13 740 руб. с НДС
Клапан КЭГ-9720 ДУ65, 220 В ИБЯЛ.685181.001-12 47 280 руб. с НДС
Клапан КЭГ-9720 ДУ80, 220 В ИБЯЛ.685181.001-14 48 840 руб. с НДС
Катушка ИБЯЛ.685442.052 (к КЭГ-9720, диаметры: 20-50 мм) 4 440 руб. с НДС
Катушка ИБЯЛ.685442.077  (к КЭГ-9720, диаметры: 65, 80 мм) 11 940 руб. с НДС







Комплектация сигнализатора горючих газов СТГ-1:

Обозначение Наименование Кол-во Примечание
  Сигнализатор оксида углеро-
да и горючих газов СТГ-1		 1 шт. Согласно исполнению
  Комплект ЗИП 1 компл. Согласно ИБЯЛ.413411.056 ЗИ
ИБЯЛ.413411.056 ВЭ Ведомость эксплуатационных
документов		 1 экз.
  Комплект эксплуатационных
документов		 1 компл. Согласно ИБЯЛ.413411.056 ВЭ

Примечание – За отдельную плату предприятие-изготовитель поставляет:

а) клапаны электромагнитные КЭГ-9720 ИБЯЛ.685181.001 ТУ-2003:

- ИБЯЛ.685181.001-01, Ду20мм, Дпр G 1¾-В 40В;

- ИБЯЛ.685181.001-02, Ду25мм, Дпр G 1-В 40В;

- ИБЯЛ.685181.001-03, Ду40мм, Дпр G 1½-В 220В;

- ИБЯЛ.685181.001-04, Ду50мм, Дпр G 2-В 220В;

- ИБЯЛ.685181.001-05, Ду32мм, Дпр G 1¼-В 220В;

- ИБЯЛ.685181.001-09, Ду20мм, Дпр G ¾-В 220В;

- ИБЯЛ.685181.001-10, Ду25мм, Дпр G 1-В 220В;

- ИБЯЛ.685181.001-21, Ду32мм, Дпр G 1¼-В 40В;

б) ТХД ИБЯЛ.413923.031-03 взамен выработавшего свой ресурс;

в) ЭХД ИБЯЛ.305649.035-83 взамен выработавшего свой ресурс;

г) баллоны с ГСО-ПГС;

д) вентиль точной регулировки ИБЯЛ.306577.002;

е) индикатор расхода ИБЯЛ.418622.003-01.





Описание:

Тип сигнализатора- стационарный
Способ забора пробы - диффузионный
Принцип работы - электрохимический (по каналу оксида углерода)/термохимический (по каналу горючих газов)

Предназначен для для одновременного контроля за ПДК рабочей зоны по оксиду углерода (СО) и довзрывоопасными концентрациями природного газа (метан) или сжиженного газа (пропан-бутановая смесь) в воздухе.


Область применения

  • установка в помещениях котельных различной мощности, работающих на сжиженном и природном газах
  • установка в невзрывоопасных зонах различных производственных, административных и жилых помещений



Отличительные особенности

  • уменьшено количество модификаций приборов с сохранением функциональных возможностей, выпускается две модификации СТГ-1-1 (один датчик горючих газов), СТГ-1-2 (два датчика горючих газов)
  • наличие внешнего входа «авария», что позволяет соединять приборы в шлейф или подключать их к пожарной или охранной сигнализации
  • возможность самостоятельной установки режимов работы после включения прибора - автоматический переход в рабочий режим с открытием сетевого клапана - "о" или включение аварийной сигнализации с открытием сетевого клапана после нажатия кнопки "сброс" - "в"
  • наличие кнопки «тест», позволяющей проверять работоспособность прибора и запорной арматуры без применения газовых смесей
  • подключение с помощью клеммных соединений
  • автокалибровка нуля при включении или раз в 14 дней.
