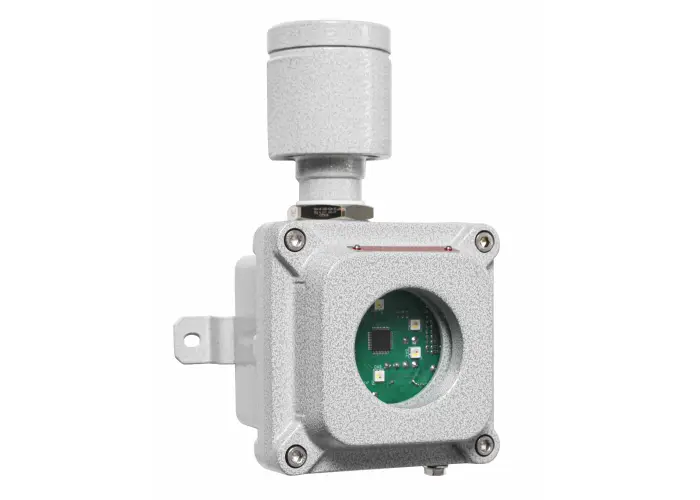

Пост световой и звуковой сигнализации взрывозащищенный ПГСК03

Взрывозащищенный пост световой и звуковой сигнализации ПГСК03 – это устройство, предназначенное для подачи звуковых и световых сигналов для привлечения внимания персонала в аварийных и иных ситуациях.

Температура окружающей среды, °С	-60...+40/+60
Номинальное напряжение, В	~220 или ⎓12/24
Потребляемый ток в режиме ожидания, mА	50 (для ⎓12 В), 30 (для ⎓24 В), 20 (для ~220 В)
Потребляемый ток в режиме аварийной сигнализации, мА	350 (для ⎓12 В), 180 (для ⎓24 В), 40 (для ~220 В)
Резьба на присоединительных отверстиях:	Метрическая М32х1,5 ГОСТ 24705-2004
Покрытие	Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
Материал корпуса	Корозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный.
Рабочее положение в пространстве:	Эксплуатировать сиреной вверх
Максимальный уровень звукового давления, дБ:	106
Максимальная сила света источника света по оси, мкд:	2000
Класс защиты от поражения электрическим током:	I
Масса, кг	не более 4
Климатическое исполнение	УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)
Маркировка взрывозащиты	1Ex db e mb IIC T6...T4 Gb 1Ex db [ib] IIC T6...T4 Gb Ex tb IIIC T80°С...T135°С Db
Защита	IP66 IK08
Установка	Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2

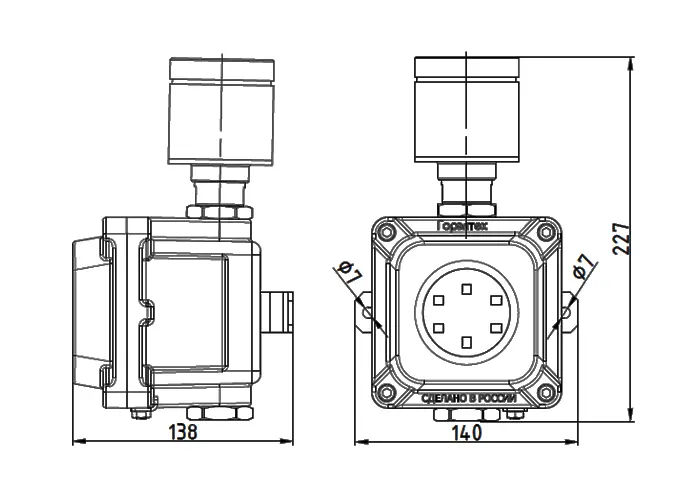

Габаритные размеры и присоединительные размеры:

Схема подключения:

Опции ,аксессуары и исполнение:

Опция	Маркировка
Окрашивание внешней поверхности в цвет по требованию заказчика	/RAL (код)
Морское исполнение	/МОРЕ
Антиконденсатное покрытие	/АП
Программное обеспечение «Комплекс 1»	/ПОК1
Программное обеспечение «Комплекс 2»	/ПОК2
Невзрывозащищенное исполнение	/ПРОМ
Сейсмостойкое исполнение	/МШК-64

Пример: ПГСК03-220AC-З-К-КНВ1Н/ПОК1-ТУ 27.90.20-038-72453807-2017

Соответствие стандартам:

ГОСТ Р МЭК 60079-0-2011 , ГОСТ 14254-96 (МЭК 529-89) , ГОСТ 30852.0-2002 (МЭК 60079-0:1998) , ГОСТ 30852.1-2002 (МЭК 60079-1:1998) , ГОСТ 30852.8-2002 (МЭК 60079-0:1998) , ГОСТ 30852.17-2002 (МЭК 60079-18:1992) , ГОСТ 30852.20-2002 , Гл. 7.3 ПУЭ , Гл. 7.4 ПУЭ , ТР ТС 012/2011

Сертификаты и иная разрешительная документация:

- Сертификат соответствия ЕАЭС ТР ТС 012/2011 на средства светозвуковой сигнализации типов ПКИ, ПГС, ПГСК, ПГЗ, СГА (действителен до 29.12.2025)

- Сертификат соответствия Таможенного союза ТР ТС 012/2011 на взрывозащищенные светосигнальные и осветительные устройства с Ex-маркировкой (действителен до 24.12.2022)

- Сертификат соответствия таможенного союза на информационные табло типа ПГС, PGS, S, SA, ССА, CCFE, ПКИ, PKI, QFM, УВГ, UVG (действителен до 05.09.20222)

- Сертификат соответствия Таможенного союза ТР ТС 004/2011 на светосигнальные и осветительные устройства (действителен до 01.11.2022)

- Сертификат соответствия ЕАЭС ТР ТС 004/2011 на светосигнальные и осветительные устройства (действителен до 30.12.2025)

- Сертификат соответствия ЕАЭС ТР ТС 004/2011 на электрооборудование сигнализационное, информационные табло (действителен до 30.12.2025)

- Сертификат соответствия ЕАЭС ТР ТС 0202011 на электрооборудование сигнализационное, светосигнальные устройства (действителен до 22.12.2025)

- Сертификат соответствия POCC RU C-RU.EX01.B.00015/20 (действителен до 17.06.2023)

- Сертификат соответствия ГОСТ Р ИСО 9001-2015 (действителен до 14.08.2022)

- Сертификат соответствия IECEx CCVE 19.0005X взрывозащищенных постов светозвукоовой сигнализации серии PG требованиям стандартов МЭК Ех

- Сертификаты соответствия IECEx CCVE 16.0007U взрывонепроницаемых оболочек ЩОРВ, ЩОРВ-Н, ПКИВ требованиям стандартов МЭК Ех

- Сертификаты соответствия EESF 19 ATEX 035X взрывозащищенных табло типа PGS, сирен типа PGZ, постов типа PGSK требованиям стандартов АТЕХ

- Сертификат соответствия ЕАЭС ТР ЕАЭС 043/2017 на оповещатели пожарные (действителен до 29.12.2025)

- Свидетельство о типовом одобрении Морского регистра (действителен до 02.08.2022)

- Сертификат соответствия на сейсмостойкость (действителен до 27.12.2023)

- Сертификат соответствия ИНТЕРГАЗСЕРТ

- Разрешение на применение в Республике Казахстан

Для генерирования звуковых сигналов в постах сигнализации серии ПГСК03 используется пьезосирена. В качестве источника световых сигналов используется цифровая схема управления свечением RGB светодиодами высокой яркости, которая позволяет использовать один модуль для разных цветовых сочетаний. Модуль предполагает возможность изменения цветовой сигнализации на территории заказчика.

В зависимости от исполнения, пост сигнализации можно питать от сети постоянного тока напряжением 12, 24 В и переменного тока напряжением 220 В.

Взрывозащищенный пост ПГСК03 имеет три программируемых режима работы.

Программируемые режимы работы ПГСК03:

Программное обеспечение	Стандарт		Комплекс 1		Комплекс 2
Режимы:	Два цвета свечения		Один цвет свечения		Два цвета свечения
Оповещатель	Светодиод	Сирена	Светодиод	Сирена	Светодиод	Сирена
1.Есть питающее напряжение	«Бегающий» светодиод	нет	1Гц	1Гц	1Гц	1Гц
2.Сигнал управления «прерывистый»	1Гц	1Гц	2Гц	2Гц	2Гц	2Гц
3.Сигнал управления «постоянный»	Непрерывно		Непрерывно		Непрерывно
4.Сигналы управления «постоянный» и «прерывистый»	Предусмотрен приоритет постоянного сигнала управления над прерывистым. При одновременном присутствии двух сигналов управления, режим работы будет совпадать с пунктом «Сигнал управления «постоянный».
