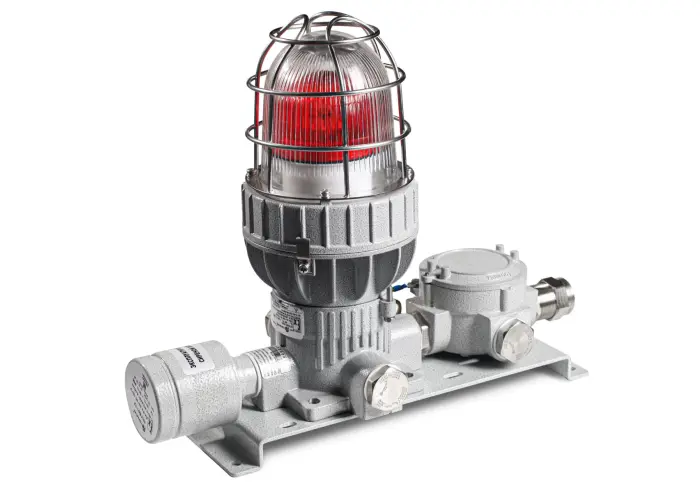

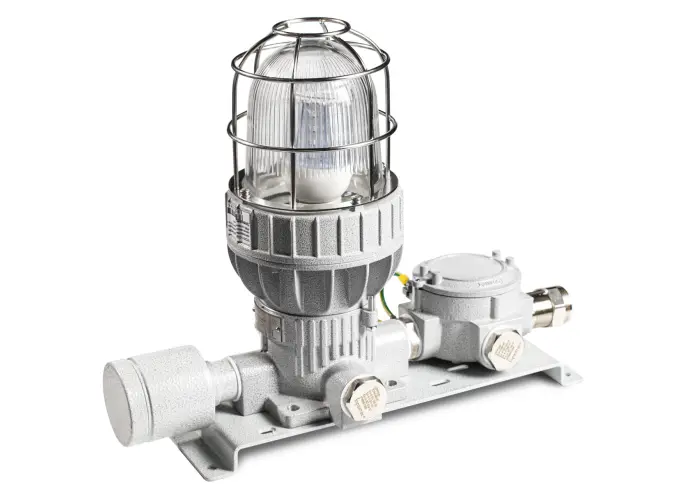

Пост световой и звуковой сигнализации взрывозащищенный ПГСК01 (EV-4050-HOOTER-122) (взрывозащищенная комбинированная сирена+маяк)

Взрывозащищенное светозвуковое устройство ПГСК01 включает в себя функции звукового и светового сигнализатора. Взрывозащищенное светозвуковое устройство ПГСК01 предназначены для непрерывной круглосуточной работы в дежурном режиме (обеспечение возможности выдачи светозвуковых сигналов тревожной сигнализации) во взрывоопасных зонах промышленных предприятий и строительных объектов, с присутствием в атмосфере горючих газов и пыли. Максимальный уровень звукового давления 106 Дб, 102 Дб (для рудничного исполнения).

Температура окружающей среды, °С	-60...+60 -20...+85 (для рудничного исполнения)
Номинальное напряжение, В	~220 (50/60 Гц); ⎓12; ⎓24;
Патрон	Ксеноновая лампа: 0,5 Дж Светодиодная лампа: 14 Вт (мощность светодиодных ламп зависит от напряжения питания и цвета свечения)
Резьба на присоединительных отверстиях:	Метрическая М25х1,5 ГОСТ 24705-2004
Покрытие	Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
Материал корпуса	Корозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Колпак - термостойкое ударопрочное боросиликатное стекло.
Рабочее положение в пространстве:	Эксплуатировать сиреной вверх
Максимальный уровень звукового давления, дБ:	106; 102 (для рудничного исполнения)
Класс защиты от поражения электрическим током:	I
Масса, кг	4
Климатическое исполнение	УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)
Маркировка взрывозащиты	1Ex db e mb IIC T6...T4 Gb 1Ex db [ib] IIC T6...T4 Gb Ex tb IIIC T80°С...T135°С Db
Маркировка рудничного оборудования	PB Ex d [ib] I Mb
Защита	IP66 IK08
Установка	Категория I по рудничному газу и пыли; Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Подземные выработки, неопасные по газу

Габаритные размеры:

Модель	Напряжение, В	Комплектация	Потребляемый ток, А	Масса, кг
ПГСК01К(...)12DC	⎓12	Ксеноновая лампа+пьезосирена	0,65	3,80
ПГСК01К(...)24DC	⎓24	Ксеноновая лампа+пьезосирена	0,32	3,80
ПГСК01К(...)220AC	~220	Ксеноновая лампа+пьезосирена	0,02	4,48
ПГСК01СЦ(...)12DC	~/⎓12/24	Светодиодная лампа+пьезосирена	0,8	3,80
ПГСК01СЦ(...)220AC	~/⎓220	Светодиодная лампа+пьезосирена	0,3	3,80

Опции ,аксессуары и исполнение:

Опция	Маркировка
Окрашивание внешней поверхности в цвет по требованию заказчика	/RAL (код)
Морское исполнение	/МОРЕ
Невзрывозащищенное исполнение	/ПРОМ

Пример: ПГСК01-СЦ(К)220AC/M-КНВ2МНK/P-ТУ 27.90.20-038-72453807-2017

Соответствие стандартам:

ГОСТ Р МЭК 60079-0-2011 , ГОСТ 14254-96 (МЭК 529-89) , ГОСТ 30852.0-2002 (МЭК 60079-0:1998) , ГОСТ 30852.1-2002 (МЭК 60079-1:1998) , ГОСТ 30852.8-2002 (МЭК 60079-0:1998) , ГОСТ 30852.17-2002 (МЭК 60079-18:1992) , ГОСТ 30852.20-2002 , Гл. 7.3 ПУЭ , Гл. 7.4 ПУЭ , ТР ТС 012/2011

Сертификаты и иная разрешительная документация:

- Сертификат соответствия ЕАЭС ТР ТС 012/2011 на средства светозвуковой сигнализации типов ПКИ, ПГС, ПГСК, ПГЗ, СГА (действителен до 29.12.2025)

- Сертификат соответствия Таможенного союза ТР ТС 012/2011 на взрывозащищенные светосигнальные и осветительные устройства с Ex-маркировкой (действителен до 24.12.2022)

- Сертификат соответствия таможенного союза на информационные табло типа ПГС, PGS, S, SA, ССА, CCFE, ПКИ, PKI, QFM, УВГ, UVG (действителен до 05.09.20222)

- Сертификат соответствия Таможенного союза ТР ТС 004/2011 на светосигнальные и осветительные устройства (действителен до 01.11.2022)

- Сертификат соответствия ЕАЭС ТР ТС 004/2011 на светосигнальные и осветительные устройства (действителен до 30.12.2025)

- Сертификат соответствия ЕАЭС ТР ТС 004/2011 на электрооборудование сигнализационное, информационные табло (действителен до 30.12.2025)

- Сертификат соответствия ЕАЭС ТР ТС 0202011 на электрооборудование сигнализационное, светосигнальные устройства (действителен до 22.12.2025)

- Сертификат соответствия POCC RU C-RU.EX01.B.00015/20 (действителен до 17.06.2023)

- Сертификат соответствия ГОСТ Р ИСО 9001-2015 (действителен до 14.08.2022)

- Сертификат соответствия IECEx CCVE 19.0005X взрывозащищенных постов светозвукоовой сигнализации серии PG требованиям стандартов МЭК Ех

- Сертификаты соответствия IECEx CCVE 16.0007U взрывонепроницаемых оболочек ЩОРВ, ЩОРВ-Н, ПКИВ требованиям стандартов МЭК Ех

- Сертификаты соответствия EESF 19 ATEX 035X взрывозащищенных табло типа PGS, сирен типа PGZ, постов типа PGSK требованиям стандартов АТЕХ

- Сертификат соответствия ЕАЭС ТР ЕАЭС 043/2017 на оповещатели пожарные (действителен до 29.12.2025)

- Свидетельство о типовом одобрении Морского регистра (действителен до 02.08.2022)

- Сертификат соответствия на сейсмостойкость (действителен до 27.12.2023)

- Сертификат соответствия ИНТЕРГАЗСЕРТ

- Разрешение на применение в Республике Казахстан

Применение взрывозащищенных постов светозвукового оповещения ПГСК01 с высоким уровнем выходного сигнала на больших и/или шумных площадях, означает эффективную сигнализацию с сильным и точным уровнем сигнала. Использование сигнализаторов с высоким уровнем звукового давления экономически оправдано, т.к. уменьшается количество сигнализаторов, как следствие – сокращается количество кабеля и сроки монтажа.

Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
