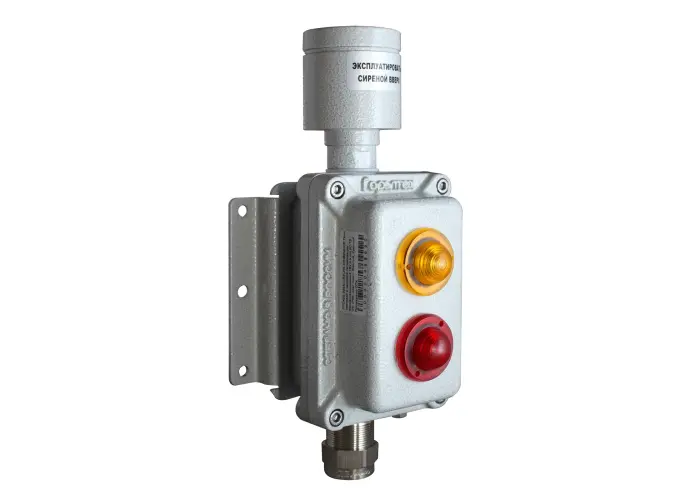

Пост световой и звуковой сигнализации взрывозащищенный ПГСК02 (CSE-ALARM-122)
Взрывозащищенный пост световой и звуковой сигнализации ПГСК02 относятся к средствам оповещения специального назначения, предназначены для использования во взрывоопасных зонах в охранно-пожарной и других системах сигнализаций. Взрывозащищенные посты звуковой сигнализацииПГСК02 предназначены для непрерывной круглосуточной работы в дежурном режиме (обеспечение возможности выдачи звуковых сигналов тревожной сигнализации) во взрывоопасных зонах промышленных предприятий и строительных объектов с присутствием в атмосфере горючих газов и пыли. Максимальный уровень звукового давления 106 Дб, 102 Дб (для рудничного исполнения). Пост поставляется с различными кабельными вводами.
|
Температура окружающей среды, °С |
-60...+40/+60 |
|
Номинальное напряжение, В |
~220 (50/60 Гц); ⎓12; ⎓24; |
|
Потребляемый ток, mА |
190 |
|
Резьба на присоединительных отверстиях: |
Метрическая М25х1,5 ГОСТ 24705-2004 |
|
Покрытие |
Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
|
Материал корпуса |
Корозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. |
|
Рабочее положение в пространстве: |
Эксплуатировать сиреной вверх |
|
Максимальный уровень звукового давления, дБ: |
106; 102 (для рудничного исполнения) |
|
Яркость (зеленая подсветка) |
Не менее 1200 кд/кв.м. |
|
Класс защиты от поражения электрическим током:
|
I |
|
Масса, кг |
4 |
|
Климатическое исполнение |
УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5) |
|
Маркировка взрывозащиты |
|
|
Маркировка рудничного оборудования |
|
|
Защита |
IP66 IK08 |
| Установка | Категория I по рудничному газу и пыли; Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль |

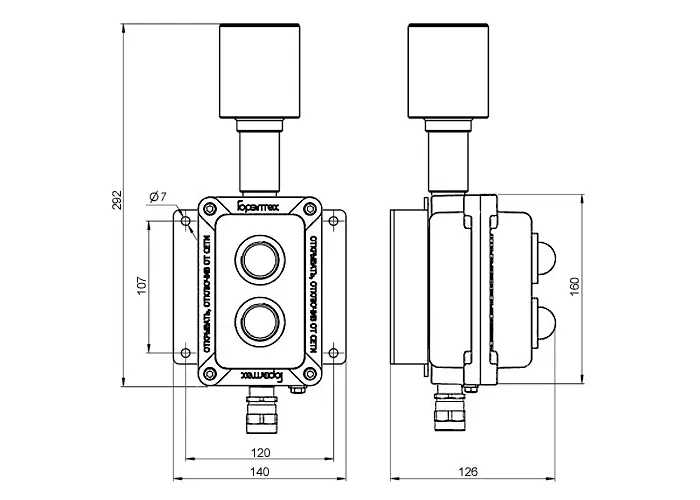

Габаритные размеры:
Опции ,аксессуары и исполнение:
| Опция | Маркировка |
|
Окрашивание внешней поверхности в цвет по требованию заказчика |
/RAL (код) |
|
Морское исполнение |
/МОРЕ |
|
Антиконденсатное покрытие |
/АП |
|
Шильд с надписью заказчика |
/НАДПИСЬ "_" |
| Исполнение кнопки извещателя с защитой от случайного нажатия |
/ЗСН |
| Невзрывозащищенное исполнение |
/ПРОМ |
|
Сейсмостойкое исполнение |
/МШК-64 |
Пример: ПГСК02-12DC-ЛЖ-ЛК-КНВ1Н-ТУ 27.90.20-038-72453807-2017
Соответствие стандартам:
ГОСТ Р МЭК 60079-0-2011 , ГОСТ 14254-96 (МЭК 529-89) , ГОСТ 30852.0-2002 (МЭК 60079-0:1998) , ГОСТ 30852.1-2002 (МЭК 60079-1:1998) , ГОСТ 30852.8-2002 (МЭК 60079-0:1998) , ГОСТ 30852.17-2002 (МЭК 60079-18:1992) , ГОСТ 30852.20-2002 , Гл. 7.3 ПУЭ , Гл. 7.4 ПУЭ , ТР ТС 012/2011
Сертификаты и иная разрешительная документация:
- Сертификат соответствия POCC RU C-RU.EX01.B.00015/20 (действителен до 17.06.2023)
- Сертификат соответствия ГОСТ Р ИСО 9001-2015 (действителен до 14.08.2022)
- Сертификат соответствия ЕАЭС ТР ЕАЭС 043/2017 на оповещатели пожарные (действителен до 29.12.2025)
- Свидетельство о типовом одобрении Морского регистра (действителен до 02.08.2022)
- Сертификат соответствия на сейсмостойкость (действителен до 27.12.2023)
- Сертификат соответствия ИНТЕРГАЗСЕРТ
- Разрешение на применение в Республике Казахстан
Область применения - взрывоопасные зоны помещений и наружных установок и рудники, неопасные по газу или пыли, согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), регламентирующим применение электрооборудования во взрывоопасных и невзрывоопасных зонах на опасных производственных объектах I, II, III, IV классов опасности, поднадзорных Ростехнадзору РФ, и национальных технических надзоров стран СНГ.
Рекомендации по выбору цвета световых сигналов маяков , согласно стандарту МЭК73:
Красный сигнал (К) - Опасность. Действовать сейчас. Опасность для жизни или движения оборудования в охраняемой зоне без защиты.
Янтарный сигнал (Ж) - Внимание. Действовать осторожно. Температура или давление отклонились от нормы.
Зеленый сигнал (З) - Мера предосторожности. Действовать. Проверка завершена, машина готова к запуску.
Синий сигнал (С)– Устанавливается по месту. Установки готовы или удаленный контроль.
Белый сигнал (Б) – Не имеет специального значения. Может служить подтверждением более раннего сигнала.
Согласно ГОСТ Р МЭК 60073-2000 звуковые сигналы могут использоваться в случаях, когда:
– необходимо привлечь внимание оператора;
– закодированная информация будет короткой, простой и переходной;
– информация требует немедленного или зависимого от времени ответа;
– применение визуальных сигналов ограничено;
– критичность ситуации вызывает необходимость дополнительной или избыточной информации.
Звуковой сигнал может состоять из чистых или сложных тонов (не более 5 сигналов). Звуковой сигнал должен быть слышим и легко распознаваемы операторами и людьми в заданном районе приема сигнала и при заданных условиях фонового шума. Сигналы должны четко отличаться от аварийного сигнала, согласно ИСО 8201 часть 7.
Звуковые сигналы различных видов должны быть однозначно различимы друг от друга.
Должна быть принята во внимание ограниченная слышимость сигналов в случаях использования персоналом защитных устройств или наушников, а также у людей с нарушением слуха.
