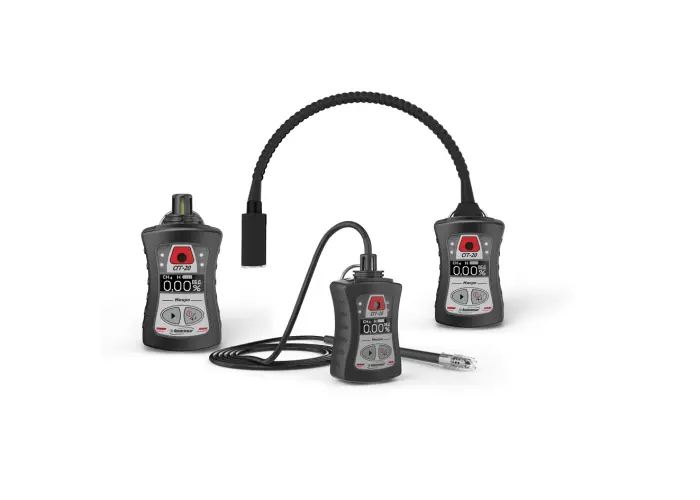

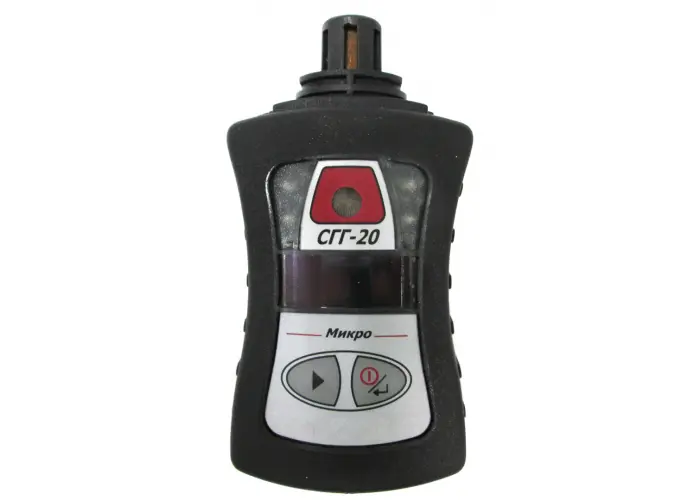

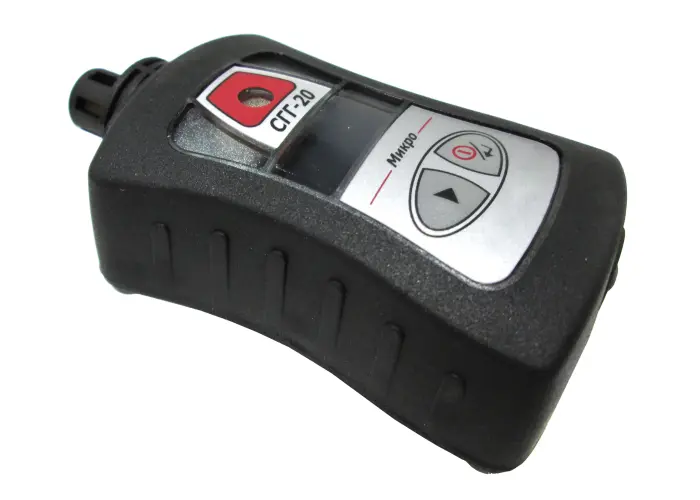

Переносной сигнализатор-течеискатель горючих газов СГГ-20Микро

Переносной сигнализатор-течеискатель горючих газов СГГ-20Микро

Оставить заявку

Контроль ДВК многокомпонентных воздушных смесей горючих газов и паров с воздухом.

Внесен в государственный реестр СИ ФГИС АРШИН
Первичная поверка включена в стоимость прибора
Гарантия от завода-производителя
Наличие сертификатов, соответствие ГОСТ и ТУ
Доставка транспортными компаниями во все регионы России.

Основные метрологические характеристики:

Наименование	Единица измерения	Поверочный компонент	Диапазон измерения	Диапазон показаний	Пределы допускаемой основной абсолютной погрешности	Пороги срабатывания
						Порог 1	Порог 2
Сигнализаторы совокупности компонентов
СГГ-20Микро СГГ-20Микро-01 СГГ-20Микро-02 СГГ-20Микро-03К СГГ-20Микро-02Г СГГ-20Микро-02ГД	% НКПР	метан метан метан метан гексан гексан	0–50,0	0–60,0	± 5,0	7,0	12,0
Сигнализаторы одиночного компонента
СГГ-20Микро-М СГГ-20Микро-01М СГГ-20Микро-02М СГГ-20Микро-В СГГ-20Микро-01В СГГ-20Микро-П СГГ-20Микро-01П	об. доля, %	метан метан метан водород водород пропан пропан	0–2,50 0–2,50 0–2,50 0–2,00 0–2,00 0–0,85 0–0,85	0–3,00 0–3,00 0–3,00 0–2,40 0–2,40 0–1,00 0–1,00	± 0,25 ± 0,25 ± 0,25 ± 0,20 ± 0,20 ± 0,09 ± 0,09	0,50 0,50 0,50 0,40 0,40 0,17 0,17	1,00 1,00 1,00 0,80 0,80 0,34 0,34

Основные технические характеристики:

Характеристика	Значение	Примечание
Уровень звукового давления, дБ	70
Маркировка взрывозащиты	1ExibdIICT6 X
Диапазон рабочих температур, С	от -40 до +50
Степень защиты корпуса	IP 68	блока датчика IP54
Виды сигнализации	световая / звуковая / вибросигнал
Время непрерывной работы, час.	14
Габаритные размеры (ДхШхВ), мм	55х35х105	блока датчика: длина – 100, диаметр – 20
Масса, кг	0,2

Модификации газоанализаторов СГГ-20Микро:

Модификации сигнализаторов	Поверочный компонент	Тип датчика	Контролируемые вещества	Единица измерения	Длина кабеля, м
СГГ-20Микро	Метан СН4	встроенный	горючие газы и пары,	% НКПР	нет
СГГ-20Микро-М	Метан СН4	встроенный	метан (СН₄)	об. доля, %	нет
СГГ-20Микро-02Г	Гексан С6Н14	выносной	горючие газы и пары,	% НКПР	от 2 до 10 по умолчанию 5
СГГ-20Микро-01	Метан СН4	выносной	горючие газы и пары,	% НКПР	1,5
СГГ-20Микро-01М	Метан СН4	выносной	метан (СН₄)	об. доля, %	1,5
СГГ-20Микро-02	Метан СН4	выносной	горючие газы и пары,	% НКПР	от 2 до 10 по умолчанию 5
СГГ-20Микро-02М	Метан СН4	выносной	метан (СН₄)	об. доля, %	от 2 до 10 по умолчанию 5
СГГ-20Микро-03К	Метан СН4	выносной	горючие газы и пары,	% НКПР	1,0*
СГГ-20Микро-02ГД	Гексан С6Н14	встроенный	горючие газы и пары,	% НКПР	нет
СГГ-20Микро-В	Водород Н2	встроенный	водород (Н₂)	об. доля, %	нет
СГГ-20Микро-01В	Водород Н2	выносной	водород (Н₂)	об. доля, %	1,5
СГГ-20Микро-П	Пропан С3Н8	встроенный	пропан (С₃Н₈)	об. доля, %	нет
СГГ-20Микро-01П	Пропан С3Н8	выносной	пропан (С₃Н₈)	об. доля, %	1,5

Цены на портативные газоанализаторы горючих газов СГГ-20Микро (с 01.05.2024):

Наименование газоанализатора	Цена
СГГ-20Микро ИБЯЛ.413531.012 Переносной в/з сигнализатор ДВК суммы горючих газов и паров (Ex) со встроенным ТХД, рабочая температура -40 ÷ (+50) °С, степень защиты IP68, диапазон измерения 0-50 % НКПР по СН4, с функцией течеискателя наличия утечки горючих газов	36 000 руб. с НДС
СГГ-20МИКРО-В ИБЯЛ.413531.012-10 Переносной в/з сигнализатор водорода (Н2) со встроенным ТХД, рабочая температура -40 ÷ (+50) °С, степень защиты IP68, диапазон измерения 0-2 % об.д. Н2, с функцией течеискателя наличия утечки горючих газов	37 800 руб. с НДС
СГГ-20МИКРО-П ИБЯЛ.413531.012-12 Переносной в/з сигнализатор пропана (С3Н8) со встроенным ТХД, рабочая температура -40 ÷ (+50) °С, степень защиты IP68, диапазон измерения 0-0,85 % об.д. С3Н8, с функцией течеискателя наличия утечки горючих газов	37 800 руб. с НДС
СГГ-20МИКРО-М ИБЯЛ.413531.012-01 Переносной в/з сигнализатор метана (СН4) со встроенным ТХД, рабочая температура -40 ÷ (+50) °С, степень защиты IP68, диапазон измерения 0-2,5 % об.д. СН4, с функцией течеискателя наличия утечки горючих газов	36 000 руб. с НДС
СГГ-20МИКРО-02Г ИБЯЛ.413531.012-02 Переносной в/з сигнализатор ДВК суммы горючих газов и паров (Ex) с выносным ТХД на кабеле длиной от 2 до 10 м (указывается при заказе), рабочая температура -40 ÷ (+50) °С, степень защиты IP68, диапазон измерения 0-50 % НКПР по С6Н14, с функцией течеискателя наличия утечки горючих газов	43 800 руб. с НДС
СГГ-20МИКРО-02ГД ИБЯЛ.413531.012-09 по КР0066-2017 Переносной в/з сигнализатор ДВК суммы горючих газов и паров (Ex) со встроенным ТХД, рабочая температура -40 ÷ (+50) °С, степень защиты IP68, диапазон измерения 0-50 % НКПР по С6Н14, с функцией течеискателя наличия утечки горючих газов	43 560 руб. с НДС
СГГ-20МИКРО-01 ИБЯЛ.413531.012-03 Переносной в/з сигнализатор ДВК суммы горючих газов и паров (Ex) с выносным ТХД на штанге 30см и кабеле 1,5м, рабочая температура -40 ÷ (+50) °С, степень защиты IP68, диапазон измерения 0-50 % НКПР по СН4, с функцией течеискателя наличия утечки горючих газов	43 440 руб. с НДС
СГГ-20МИКРО-01М ИБЯЛ.413531.012-04 Переносной в/з сигнализатор метана (СН4) с выносным ТХД на штанге 30см и кабеле 1,5м, рабочая температура -40 ÷ (+50) °С, степень защиты IP68, диапазон измерения 0-2,5 % об.д. по СН4, с функцией течеискателя наличия утечки горючих газов	43 440 руб. с НДС
СГГ-20МИКРО-01П ИБЯЛ.413531.012-13 Переносной в/з сигнализатор пропана (С3Н8) с выносным ТХД на штанге 30см и кабеле 1,5м, рабочая температура -40 ÷ (+50) °С, степень защиты IP68, диапазон измерения 0-0,85 % об.д. по С3Н8, с функцией течеискателя наличия утечки горючих газов	45 240 руб. с НДС
СГГ-20МИКРО-01В ИБЯЛ.413531.012-11 Переносной в/з сигнализатор водорода (Н2) с выносным ТХД на штанге 30см и кабеле 1,5м, рабочая температура -40 ÷ (+50) °С, степень защиты IP68, диапазон измерения 0-2 % об.д. по Н2, с функцией течеискателя наличия утечки горючих газов	45 240 руб. с НДС
СГГ-20МИКРО-02 ИБЯЛ.413531.012-05 Переносной в/з сигнализатор ДВК суммы горючих газов и паров (Ex) с выносным ТХД на кабеле длиной от 2 до 10 м (указывается при заказе), рабочая температура -40 ÷ (+50) °С, степень защиты IP68, диапазон измерения 0-50 % НКПР по СН4, с функцией течеискателя наличия утечки горючих газов	43 920 руб. с НДС
СГГ-20МИКРО-02М ИБЯЛ.413531.012-06 Переносной в/з сигнализатор метана (СН4) с выносным ТХД на кабеле длиной от 2 до 10 м (указывается при заказе), рабочая температура -40 ÷ (+50) °С, степень защиты IP68, диапазон измерения 0-2,5 % об.д. по СН4, с функцией течеискателя наличия утечки горючих газов	43 920 руб. с НДС
СГГ-20МИКРО-03К ИБЯЛ.413531.012-07 Переносной в/з сигнализатор ДВК суммы горючих газов и паров (Ex) с выносным ТХД на кабеле длиной 1,0 м, рабочая температура -40 ÷ (+50) °С, степень защиты IP68, диапазон измерения 0-50 % НКПР по СН4, с функцией течеискателя наличия утечки горючих газов, с приспособлением для контроля содержания горючих газов в баллонах	54 000 руб. с НДС

Комплектация:

Сигнализатор горючих газов СГГ-20Микро- 1 шт.
Комплект ЗИП- 1 компл. (Согласно ИБЯЛ.413531.012ЗИ)
Ведомость эксплуатационных документов- 1 экз.
Комплект эксплуатационных документов- 1 компл. (Согласно ИБЯЛ.413531.012ВЭ)

Состав комплекта ЗИП:

Устройство зарядное в упаковке- 1 шт.
Кабель USB в упаковке- 1 шт.
Колпачок поверочный (для сигнализаторов с блоком датчика)- 1 шт.
Колпачок поверочный (для сигнализаторов со встроенным датчиком)- 1 шт.
Ремень (для СГГ-20Микро-03К)- 1 шт.
Приспособление для газовых баллонов (для СГГ-20Микро-03К)- 1 шт.
Ключ шестигранный изогнутый 2 мм- 1 шт.
Винт ISO 7380-2 М3х4-А2- 2 шт.
Трубка ПВХ 4х1,5ТУ 2247-465-00208947-2006- 2 метра

Дополнительное оборудование и запчасти:

Мех резиновый ИБЯЛ.302646.001
Клапан ИБЯЛ.306577.013
Трубка ПВХ 4х1,5 ТУ 2247-465-00208947-2006
Пробозаборник (зонд) ИБЯЛ.418311.033
Газозаборник (с утяжелителем) ИБЯЛ.418311.043
Пробозаборник (с поплавком) ИБЯЛ.418311.050
Пробозаборник ИБЯЛ.418311.082
Носитель с программным обеспечением ИБЯЛ.431212.017
Блок аккумуляторный ИБЯЛ.563511.004
ТХД ИБЯЛ.413226.051
Модуль измерений и индикации (при заказе указывать полное наименование сигнализаторов) ИБЯЛ.468157.016 (без
вибросигнализации); ИБЯЛ.468157.016-01 (с вибросигнализацией)
Баллон с ГСО-ПГС (2,11 % об. д. СН4 – воздух) ИБЯЛ.061656.010-34
Баллон с ГСО-ПГС (1,7 % об. д. Н2 – воздух) ИБЯЛ.061656.010-40
Баллон с ГСО-ПГС (0,68 % об. д. С3Н8 – воздух) ИБЯЛ.061656.010-48
Баллон с ГСО-ПГС (0,475 % об. д. С6Н14 – воздух) ИБЯЛ.061656.010-52
Баллон с воздухом сжатым кл.1 ГОСТ 17433 ИБЯЛ.061656.010-61
Вентиль точной регулировки ИБЯЛ.306577.002
Индикатор расхода ИБЯЛ.418622.003-01

Документация на Переносной сигнализатор-течеискатель горючих газов СГГ-20Микро:

- Руководство по эксплуатации на сигнализатор-течеискатель горючих газов СГГ-20Микро

- Паспорт на сигнализатор-течеискатель горючих газов СГГ-20Микро

- Перечень горючих веществ, контролируемых сигнализатором СГГ-20Микро (приложение А)

- Газоотборные устройства

- Методика поверки сигнализатора-течеискателя горючих газов СГГ-20Микро

- Свидетельство об утверждении типа средства измерения на сигнализатор-течеискатель горючих газов СГГ-20Микро

- Описание типа на сигнализатор-течеискатель горючих газов СГГ-20Микро

- Сертификат ТР ТС 012/2011 на сигнализатор-течеискатель горючих газов СГГ-20Микро

- Декларация ТР ТС 020/2011 на сигнализатор-течеискатель горючих газов СГГ-20Микро

- Сертификат Казахстан на сигнализатор-течеискатель горючих газов СГГ-20Микро

- Сертификат Республики Беларусь на сигнализатор-течеискатель горючих газов СГГ-20Микро

Описание

Индивидуальный газоанализатор

Диффузионный и принудительный (с помощью внешнего побудителя расхода или меха резинового) способ отбора пробы.

Предназначен для обеспечения безопасности персонала от риска возникновения довзрывоопасных концентраций многокомпонентных воздушных смесей горючих газов и паров с воздухом; обнаружения мест утечек сжиженного (по ГОСТ - 20448-90) и природного (по ГОСТ 5542-2014) газов, водорода и других горючих углеводородных газов.

Область применения

на предприятиях, обслуживающих распределенные газовые сети или газобаллонное оборудование
на нефтеперерабатывающих предприятиях, НГДУ, нефтескладах, предприятиях, транспортирующих нефть
в производственных помещениях (котельных, ГРС, ГРП), колодцах, подвалах
использование при эксплуатации газопроводов низкого, среднего и высокого давления (при вероятности образования взрывоопасной смеси газов различных категорий) подземных газопроводов и при проведении ремонтно-восстановительных работ АДС и ЦДС

Отличительные особенности

корпус высокой прочности (выдерживает падение на бетонный пол с высоты 1 м)
монохромный дисплей, работающий при низких температурах
термохимический сенсор защищен от перегрузок
связь с ПЭВМ осуществляется через USB
возможность сохранения результатов измерений в архив
возможность быстрой замены датчика
использование термохимических сенсоров собственного производства
возможность выбора режима работы сигнализатора (непрерывный или циклический, течеискателя)
по дополнительному заказу сигнализатор оснащается вспомогательными устройствами

Все модификации СГГ-20Микро (за исключением СГГ-20Микро-02ГД) соответствуют требованиям Правил Российского Морского Регистра Судоходства (РМРС) и Российского Речного Регистра (РРР). При заказе прибора с сертификатом РМРС и/или РРР необходимо указать в конце наименования прибора литеру «Р» и вид необходимого сертификата.
