Газоанализатор выносной стационарный с диффузионным пробоотбором
Газоанализатор выносной стационарный с диффузионным пробоотбором
Газоанализатор выносной стационарный с диффузионным пробоотбором
Газоанализатор выносной стационарный с диффузионным пробоотбором

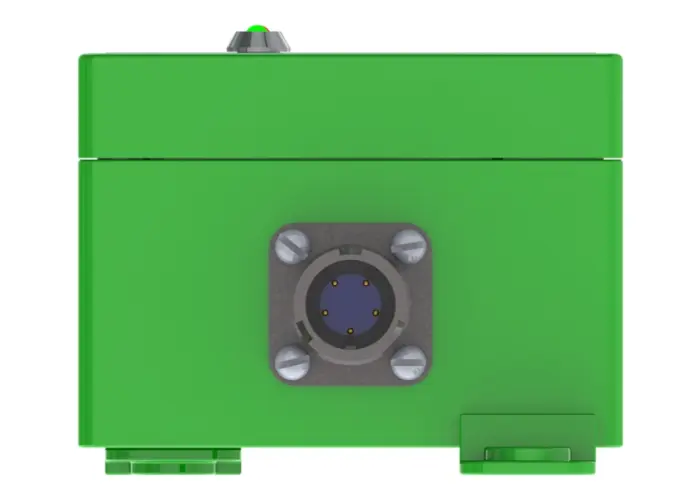

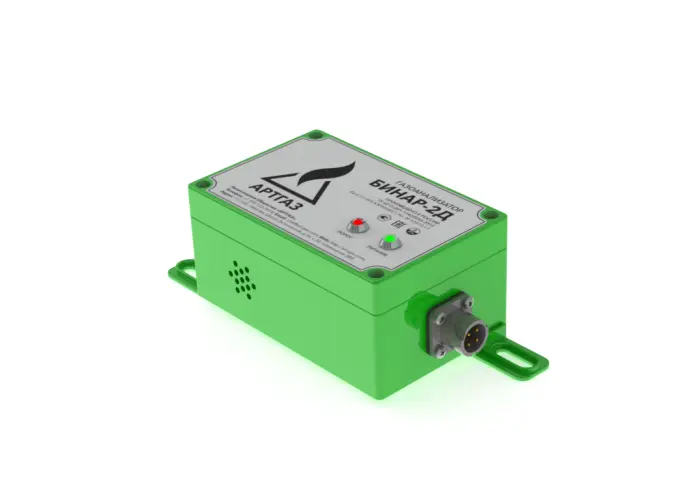

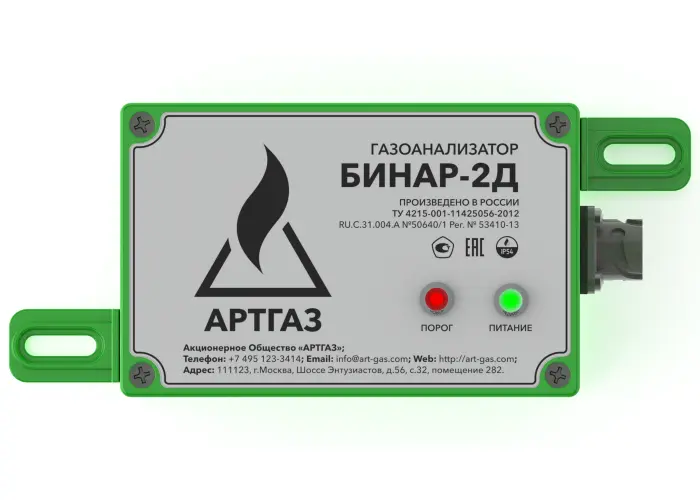

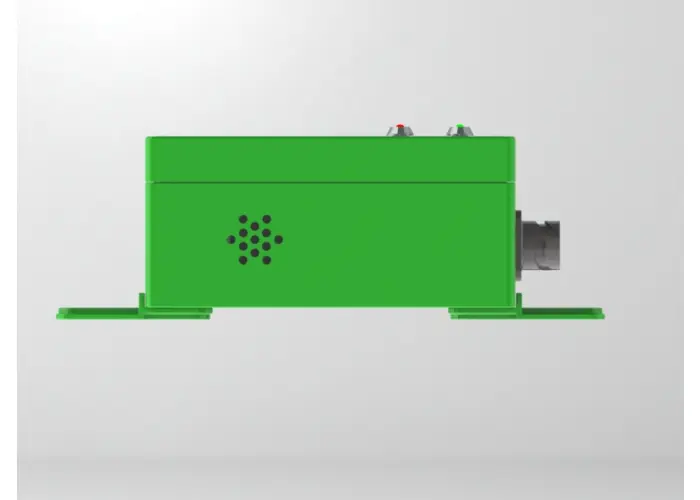

Газоанализатор выносной стационарный с диффузионным пробоотбором "Бинар-2Д"

Оставить заявку

Технические характеристики газоанализатора:

Температура окружающей среды,  °С -20 до +40



(-40 до +40  в термошкафу)
Температура анализируемой пробы,  °С 0 до +40
Относительная влажность воздуха до (при t=25°С),  % 93
Атмосферное давление, мм. рт. ст. 650 – 800
Тип интерфейса с АРМ RS-485
Напряжение электропитания, В,



от сети постоянного тока

 24
Минимальное время формирования выходного сигнала (τ90), с, не более



40
Допустимая относительная основная погрешность, %, не более ±20
Пределы дополнительной погрешности при воздействии каждого из влияющих факторов в отдельности, %, не более



– изменение температуры окружающей среды от -20°С до +40°С;

– давление – от 650 до 800 мм. рт. ст.

– изменение влажности окружающего воздуха – от 30 до 98% при  температуре 35°С.

 5%
Исполнение корпуса металл
Степень защиты IP54 (IP66 по запросу)

Перечень измеряемых веществ:

Наименование вещества Химическая формула Диапазон измерения
массовая концентрация,



мг/м3

 объемная доля,



%
Аммиак NH3 от 1 до 10 (минимальный)



от 0,1 до 1000 (максимальный)


Водород H2   от 0,1 до 4,0
Гексафторид серы SF6 от 100 до 10000
Диоксид азота NO2 от 1 до 10 (минимальный)



от 0,1 до 200 (максимальный)


Диоксид серы SO2 от 0,25 до 20 (минимальный)



от 0,25 до 500 (максимальный)


Кислород O2   от 1 до 100
Меркаптан RSH от 0,01 до 50
Озон O3 от 0,02 до 0,5
Оксид азота NO от 0,2 до 20 (минимальный)



от 0,2 до 1000 (максимальный)


Оксид этилена C2H4O от 0,1 до 200
Сероводород H2S от 0,02 до 20 (минимальный)



от 0,02 до 500 (максимальный)


Синильная кислота HCN от 0,1 до 3,0
Оксид углерода CO от 0,1 до 200 (минимальный)



от 0,1 до 2000 (максимальный)


Диоксид углерода CO2   от 0,1 до 5,0 (минимальный)



от 0,1 до 100 (максимальный)
Формальдегид H2CO от 0,1 до 2,0
Фтороводород HF от 0,1 до 5,0
Хладон CHClF2 от 100 до 350
Хлор Cl2 от 0,1 до 10
Хлористый водород HCl от 0,2 до 20
Этанол C2H5OH от 40 до 2000
Горючие газы
Общее содержание горючих газов



(по CH4 или C6H14)

   от 0.1 до 50%



НКПР
Бензол C6H6 от 0,1 до 100
Бутан C4H10   от 0,1 до 0,7
Гексан C6H14   от 0,001 до 0,5
Метан CH4   от 0,004 до 2,2
Пропан C3H8   от 0,1 до 0,85
Этилен C2H4   от 0,1 до 1,15
Примечание:



Значение НКПР для определяемых компонентов по ГОСТ Р 51330.19-99.

Срок службы системы, без учета срока службы газочувствительных измерительных преобразователей, не менее 10 лет.













Стационарный выносной газоанализатор с диффузионным пробоотбором "Бинар-2Д"

 по запросу
Блок сбора информации БСИ "Бинар" по запросу
Коммутационная коробка по запросу











Комплектация стационарного газоанализатора "Бинар-2Д":

В комплект поставки газоанализатора «Бинар-2Д» входит:
  - Газоанализатор «Бинар-2Д» -1 шт.
  - Ответный разъем -1шт.
  - Руководство по эксплуатации - 1 экз.
  - Паспорт - 1 экз.
  - Инструкция «Методика поверки» – 1экз.+

Дополнительное оборудование:

  - Блок сбора информации БСИ «Бинар»
  - Коммутационная коробка

Рекомендуемое монтажное оборудование:

  - Кабель КВПЭфнг(А)-LS-5E 4х2х0,52
  - Коммутационная коробка
  - Рукава металлические диаметром 20мм Р-З-Х
  - Скоба для крепления рукавов металлических диаметром 20 мм
  - Кабель канал (короб) 60х40мм









Предназначены для непрерывного автоматического контроля и измерения содержания химических веществ в атмосфере, суммы горючих газов, измерения до взрывоопасных концентраций горючих газов и паров горючих жидкостей, в том числе и паров нефтепродуктов, в смеси с воздухом на газо- и нефтепроводах, арматуре газопроводов промышленного и бытового назначения, выдачи цифрового сигнала RS-485 протокол ModBus RTU.

Система мониторинга на базе газоанализатора «Бинар-2Д» с диффузионным проботбором служит для раннего обнаружения утечки и измерения токсичных и взрывоопасных газов в воздухе рабочей зоны и подачи аварийного сигнала при превышении заданного уровня концентрации.

Система построена на модульном контроллере «БСИ Бинар» (блок сбора и обработки информации) и выносных датчиках «Бинар-2Д».

Преимущества:

  • Одновременное отображение значений концентраций на дисплее БСИ всех точек контроля.
  • Самодиагностика. Отображение неисправности  одного или   нескольких приборов на дисплее и оповещение оператора без прерывания работы системы в целом (срабатывает реле неисправности).
  • Бесперебойная работа. Разводка газоанализаторов исключает прерывание работы системы в результате замены  или сдачи на поверку одного из датчиков.
