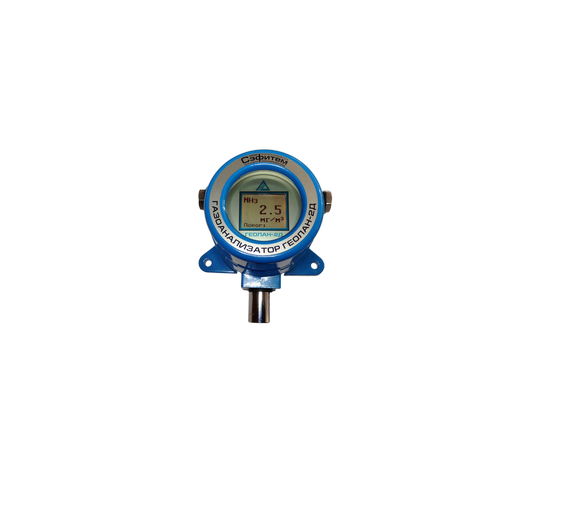

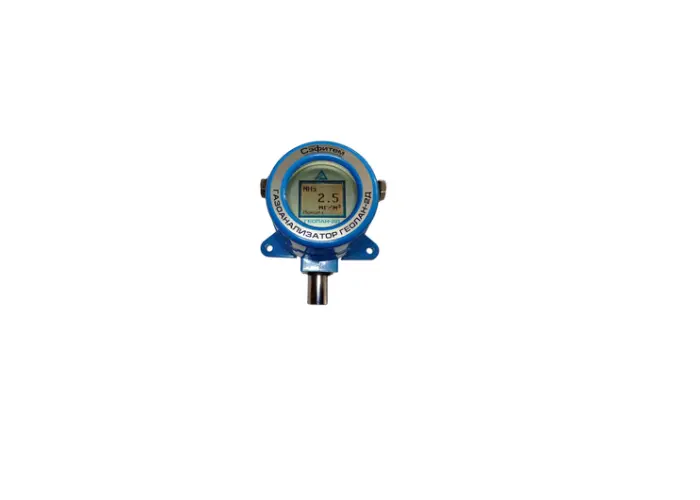

Газоанализатор стационарный Геолан-2П / Геолан-2Д
Стационарный газоанализатор автоматический с принудительной подачей газа или диффузионный (одновременное измерение концентраций от 1 до 16 вредных и загрязняющих веществ в воздухе)
Технические характеристики:
Наименование параметра, единица измерения |
Значение |
Примечание |
Температура окружающей среды, °С |
от -20 до +40 |
|
Температура окружающей среды с устройством подогрева, °С |
от -50 до +50 |
|
Относительная влажность воздуха при отсутствии конденсата, (при t=25°С), % |
до 95 |
|
Атмосферное давление, мм. рт. ст. |
650 - 800 |
|
Напряжение электропитания блока сбора и обработки информации, В от сети переменного тока частотой, Гц |
176-264 50±1 |
|
Блок сбора и обработки информации имеет маркировку взрывозащиты (по заказу) Электрические искробезопасные параметры: максимальное выходное напряжение Uо: максимальный выходной ток Iо: максимальная внешняя ёмкость Cо: максимальная внешняя индуктивность Lо: |
[Ex ib] IIB
24,8 В 60 мА 86 нФ 1 мГн |
|
Стационарный газоанализатор имеет маркировку взрывозащиты (по заказу) Электрические искробезопасные параметры: максимальное входное напряжение Ui: максимальный входной ток Ii: максимальная внутренняя ёмкость Ci: максимальная внутренняя индуктивность Li: |
1Ex dib IIB T4/H2
24,8 В 80 мА 86 нФ 1 мГн |
|
Переносной газоанализатор имеет: маркировку взрывозащиты (по заказу) Электропитание переносного газоанализатора от 3-х аккумуляторов GP VD 1-2100 мАч: максимальное выходное напряжение Uо: максимальный выходной ток Iо: максимальная внутренняя ёмкость Ci: максимальная внутренняя индуктивность Li: |
1Ex dib IIB T4/H2X
12,4 В 500 мА 7,8 мкФ 0,7 мГн |
|
Число регулируемых порогов уровней сигнализации: предупредительный сигнальный аварийный |
1 1 1 |
(по заказу) |
Количество одновременно измеряемых веществ |
1 – 16 |
|
Количество газоанализаторов в автоматизированных системах |
1 – 250 |
|
Число реле для управления внешней аппаратурой по каждому анализируемому веществу |
1-3 |
|
Коммутационные параметры реле типа «сухие контакты»: |
240 В до 3 А |
|
Тип интерфейса с ПЭВМ |
RS-485 |
RS-232, USB (по заказу) |
Время прогрева газоанализатора, мин. не более |
3 |
|
Минимальное время формирования выходного сигнала (τ90), с не более |
40 |
|
Задержка срабатывания звуковой и световой сигнализации, с не более |
3 |
|
Допустимая приведенная погрешность, % не более |
± 25 |
|
Допустимая относительная основная погрешность, % не более |
± 20 |
|
Пределы дополнительной погрешности при воздействии каждого из влияющих факторов в отдельности, %, не более изменение температуры окружающей среды от -20°С до +40°С; давление - от 650 до 800 мм рт. ст. изменение влажности окружающего воздуха - от 30 до 95% при температуре 35°С. |
5% |
|
Температура анализируемой пробы, °С |
-20 до +40 |
|
Температура анализируемой пробы с системой пробоподготовки, °С |
-40 до +1200 |
|
Габаритные размеры, мм, не более: |
|
|
газоанализаторы переносные: «Геолан-1П», «Геолан-1ПВ», «Геолан-1Д», «Геолан-1ДВ» |
260×240×120 |
|
газоанализаторы стационарные: «Геолан-2Д», «Геолан-2ДВ» |
260×240×140 |
|

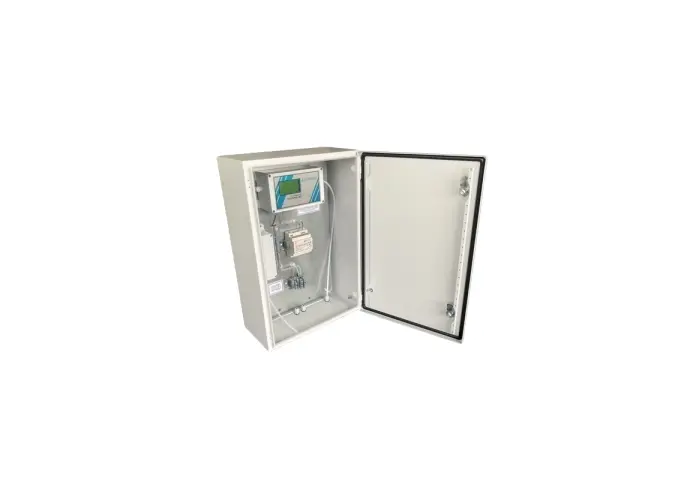

газоанализаторы стационарные с системой пробоподготовки: «Геолан-2П», «Геолан-2ПВ», «Геолан-2Д», «Геолан-2ДВ» |
600×800×250 |
|
Масса, кг, не более: |
|
|
газоанализаторы переносные: «Геолан-1П», «Геолан-1ПВ», «Геолан-1Д», «Геолан-1ДВ» |
3,5 |
|
газоанализаторы стационарные: «Геолан-2Д», «Геолан-2ДВ» |
12 |
|
газоанализаторы стационарные с системой пробоподготовки: «Геолан-2П», «Геолан-2ПВ», «Геолан-2Д», «Геолан-2ДВ» |
40 |
|
Электропитание газоанализаторов переносных: «Геолан-1П», «Геолан-1ПВ», «Геолан-1Д», «Геолан-1ДВ» от 3-х аккумуляторов GP VD 1-2100 мАч: максимальное напряжение, В максимальный ток, мА |
12,4 500
|
|
Электропитание газоанализаторов стационарных: «Геолан-2Д», «Геолан-2ДВ» максимальное напряжение, В максимальный ток, мА |
24,8 800 |
|
Электропитание газоанализаторов стационарных с системой пробоподготовки: «Геолан-2П», «Геолан-2ПВ», «Геолан-2Д», «Геолан-2ДВ» от сети переменного тока, В: |
, частота 50 Гц |
|
Срок гарантии, месяцев |
12 |
|
Гарантийный срок хранения, месяцев |
6 |
со дня приемки ОТК |
Средняя наработка на отказ, часов, не менее |
15000 |
|
Срок службы газоанализатора, без учета срока службы газочувствительных измерительных преобразователей, лет, не менее |
10 |
|
Перечень измеряемых веществ:
Наименование вещества |
Химическая формула |
Диапазон измерений |
Пределы допускаемой основной погрешности |
||||
---|---|---|---|---|---|---|---|
массовая концентрация, мг/м3 |
объемная доля, % |
Относительной, % |
Приведенной, % |
||||
Аммиак |
NH3 |
от 0 до 0,1 от 0,1 до 100 от 1 до 1000 |
|
- ± 20 ± 20 |
± 25 - - |
||
Водород |
Н2 |
|
от 0 до 0,1 от 0,1 до 4,0 |
- ± 20 |
± 25 - |
||
Гексафторид серы |
SF6 |
от 1 до 100 от 100 до 10000 |
|
- ± 20 |
± 25 - |
||
Диоксид азота |
NO2 |
от 0 до 0,1 от 0,1 до 10 от 1 до 200 |
|
- ± 20 ± 20 |
± 25 - - |
||
Диоксид серы |
SO2 |
от 0 до 0,1 от 0,1 до 20 от 1 до 500 |
|
- ± 20 ± 20 |
± 25 - - |
||
Кислород |
О2 |
|
от 0,1 до 21 от 1 до 100 |
± 0,2 (абсолютной) ± 0,5 (абсолютной) |
|||
Меркаптан |
RSH |
от 0,01 до 50 |
|
± 20 |
- |
||
Озон |
О3 |
от 0 до 0,02 от 0,02 до 2,0 |
|
- ± 20 |
± 25 - |
||
Оксид азота |
NO |
от 0 до 0,2 от 0,2 до 20 от 1 до 1000 |
|
- ± 20 ± 20 |
± 25 - - |
||
Оксид этилена |
С2Н4О |
от 0 до 0,1 от 0,1 до 200 |
|
- ± 20 |
± 25 - |
||
Сероводород |
H2S |
от 0 до 0,02 от 0,02 до 20 от 1 до 500 |
|
- ± 20 ± 20 |
± 25 - - |
||
Синильная кислота |
HCN |
от 0 до 0,1 от 0,1 до 3,0 |
|
- ± 20 |
± 25 - |
||
Оксид углерода |
CO |
от 0,1 до 200 от 1 до 2000 |
|
± 20 ± 20 |
- - |
||
Диоксид углерода |
CO2 |
|
от 0,1 до 5,0 от 0,1 до 100 |
± 20 ± 20 |
- - |
||
Формальдегид |
Н2СО |
от 0 до 0,1 от 0,1 до 2,0 |
|
- ± 20 |
± 25 - |
||
Фтороводород |
HF |
от 0 до 0,1 от 0,1 до 10,0 |
|
- ± 20 |
± 25 - |
||
Хлор |
Cl2 |
от 0 до 0,1 от 0,1 до 10 |
|
- ± 20 |
± 25 - |
||
Хлористый водород |
HCl |
от 0 до 0,2 от 0,2 до 20 |
|
- ± 20 |
± 25 - |
||
Этанол |
С2Н5ОН |
от 1 до 2000 |
|
± 20 |
- |
||
Горючие газы |
|||||||
Сумма углеводородов (по С3Н8, C6H14 или CH4), НКПР* |
|
от 0 до 1 от 1 до 50 |
± 20 % |
-
|
|||
Бензол |
С6Н6 |
от 0 до 0,1 от 0,1 до 100 |
|
- ± 20 |
± 25 - |
||
Бутан |
С4Н10 |
|
от 0 до 0,1 от 0,1 до 0,7 |
- ± 20 |
± 25 - |
||
Гексан |
С6Н14 |
|
от 0 до 0,001 от 0,001 до 0,5 |
- ± 20 |
± 25 - |
||
Метан |
СН4 |
|
от 0 до 0,004 от 0,004 до 2,2 |
- ± 20 |
± 25 - |
||
Пропан |
С3Н8 |
|
от 0 до 0,1 от 0,1 до 0,85 |
- ± 20 |
± 25 - |
||
Этилен |
С2Н4 |
|
от 0 до 0,1 от 0,1 до 1,15 |
- ± 20 |
± 25 - |
||
Хладоны |
|||||||
Хладон R12 |
CСl2F2 |
|
от 40 до 80 ** |
± 20 |
- |
||
Хладон R22 |
CF2СlH |
от 100 до 350 |
от 40 до 100 ** |
± 20 |
- |
||
Хладон R125 |
C2F5H |
|
от 40 до 80 ** |
± 20 |
- |
||
Примечание: *значение НКПР для определяемых компонентов по МЭК 60079-20-96. ** массовая концентрация, млн-1. |
Документация по газоанализаторам Геолан-2П/ Геолан-2Д:
- Свидетельство об утверждении типа средства измерения в России
- Сертификат соответствия таможенного союза ТР ТС 012/2011 по взрывозащите
- Сертификат об утверждении типа средства измерения в Республике Беларусь
- Сертификат об утверждении типа средства измерения в Республике Казахстан
НАЗНАЧЕНИЕ:
Газоанализатор стационарный «Геолан-2П (В)» / «Геолан-2Д (В)» предназначен для измерения концентраций вредных и загрязняющих веществ, содержащихся в атмосферном воздухе, воздухе рабочей зоны и в отходящих газах топливно-энергетических предприятий, а также для определения довзрывоопасных концентраций горючих газов и паров горючих жидкостей.
ОБЛАСТИ ПРИМЕНЕНИЯ СТАЦИОНАРНОГО ГАЗОАНАЛИЗАТОРА:
- охрана окружающей среды
- производственный контроль
- чрезвычайные ситуации
- оборона и безопасность государства
- гидрометеорология
Стационарный газоанализатор выпускается в обычном «Геолан-2Д» / «Геолан-2П» и во взрывозащищенном «Геолан-2ПВ» / «Геолан-2ДВ» исполнении.
Газоанализаторы стационарные во взрывозащищенном исполнении «Геолан-2ПВ» / «Геолан-2ДВ» соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
Взрывозащищенность газоанализатора стационарного обеспечивается следующими видами взрывозащиты: «Искробезопасная электрическая цепь» уровня «ib» по ГОСТ Р МЭК 60079-11-2010, «Взрывонепроницаемая оболочка» по ГОСТ Р МЭК 60079-1-2008. Конструктивно газоанализатор соответствует требованиям ГОСТ Р МЭК 60079-0-2011.
Стационарные газоанализаторы «Геолан-2ПВ» / «Геолан-2ДВ» со встроенными газочувствительными измерительными преобразователями с видом взрывозащиты «d» имеют маркировку взрывозащиты — 1Ex d ib IIС Т6 Gb X.
Стационарные газоанализаторы «Геолан-2ПВ» / «Геолан-2ДВ» со встроенными газочувствительными измерительными преобразователями с видом взрывозащиты «i» имеют маркировку взрывозащиты — 1Ex ib IIС Т6 Gb X.
Питание стационарных газоанализаторов осуществляться от внешних устройств: блока сбора, обработки и передачи информации или от блока питания с блоком искрозащиты.
Блок сбора обработки и передачи информации имеют маркировку взрывозащиты — [Ex ib] IIС.
Блок питания с блоком искрозащиты имеют маркировку взрывозащиты — [Ex ib] IIС.
Газоанализатор стационарный «Геолан-2ПВ» / «Геолан-2ДВ» удовлетворяет требованиям ГОСТ 27540-87 (р. 3), ГОСТ 12.2.007.0-75 и является многофункциональным восстанавливаемым изделием.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- Одновременное измерение концентраций от 1 до 16 вредных и загрязняющих веществ в воздухе.
- Возможность измерения на уровне ПДК атмосферного воздуха и ПДК воздуха рабочей зоны.
- Большой выбор измеряемых веществ, уникальные комбинации датчиков.
- Возможность дальнейшего дооснащения газоанализатора измерительными датчиками.
- Рабочий диапазон измеряемых концентраций вредных и загрязняющих веществ может выдаваться в различных единицах измерения (мг/м3, % объемной доли, ppm).
- 3-уровневая звуковая и световая индикация при превышении предельно допустимых значений.
