Газоанализатор (ГА) и Газоаналитическая система (ГС) "Сенсон-СВ-5023", "Сенсон-СВ-5023-01"

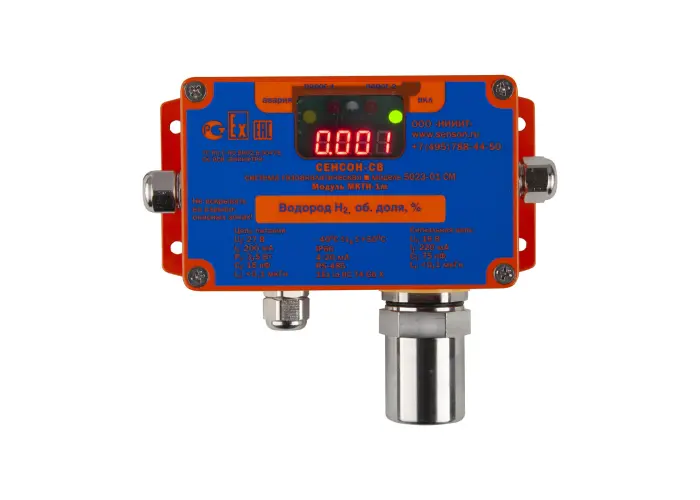

Сенсон-СВ-5023- одноканальный газоанализатор для непрерывного контроля концентрации газа в рабочей зоне.

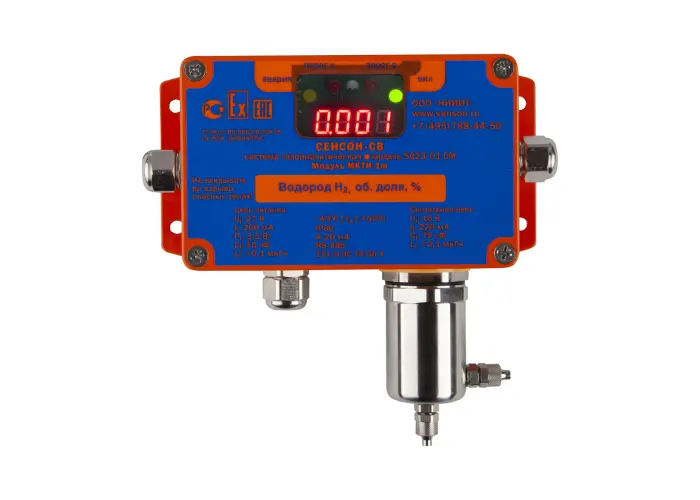

Сенсон-СВ-5023-01- одноканальный газоанализатор в технологическом исполнении для непрерывного контроля концентрации газа с принудительной подачей и отводом анализируемой газовой смеси

Токовый выход 4-20 мА, RS-485 MODBUS RTU, светозвуковая индикация, выходные реле для управления внешними устройствами.

Внесен в государственный реестр СИ ФГИС АРШИН
Первичная поверка включена в стоимость прибора
Гарантия от завода-производителя
Наличие сертификатов, соответствие ГОСТ и ТУ
Доставка транспортными компаниями во все регионы России.

Описание
Характеристики

Основные технические характеристики газоанализатора "Сенсон-СВ-5023":

Характеристика	Значение
Материалы корпуса:	Алюминиевый сплав
Индикация	Светодиодная, Звуковая
Маркировка взрывозащиты модулей МКТ-1м и МКИУС	1Ex ia d IIС T4 Gb Х
Степень защиты корпуса от внешних воздействий по ГОСТ 14254-2015 (IEC 60529:2013)	IP66
Температура окружающей среды	–40...+50°С
Относительная влажность	30–95%, без конденсации влаги
Давление	От 84 до 120 кПа
Габариты, не более	155×130×60 мм
Масса, не более	750 г
Напряжение электропитания:
• номинальное	24 В постоянного тока
• диапазон	18–27 В постоянного тока
Потребляемая электрическая мощность, не более	2,5 Вт
Выходные сигналы:
• аналоговый	Токовая петля 4-20 мА
• цифровой	RS-485, протокол MODBUS RTU
• электронные реле "сухой контакт"	Пороговые - нормально-разомкнутые 150мА 100В
• электронные реле "сухой контакт"	Неисправность - нормально-замкнутое 150мА 60В
Управление звукосигнальным устройством	3 В; 150 мВт
Типы сенсоров	Оптические, полупроводниковые, термокаталитические, электрохимические, термокондуктометрические, фотоионизационные
Способ отбора проб	1Диффузионный, Принудительная подача
Средний срок службы сенсора	До 3 лет
Средний срок службы ГС	10 лет

Основные метрологические характеристики газоанализатора "Сенсон-СВ-5023":

Измеряемый компонент	Диапазон измерений	Диапазон показаний	Пределы основной относительной погрешности δ, %	Код для заказа (G)
Азота диоксид NO2	0,1–30 мг/м3	0–30 мг/м3	±15	NO2-2
Азота диоксид NO2	10–500 мг/м3	0–500 мг/м3	±10	NO2-3
Азота оксид NO	0,1–30 мг/м3	0–30 мг/м3	±15	NO-2
Азота оксид NO	10–1000 мг/м3		±10	NO-3
Аммиак NH3	0,1–200 мг/м3	0–200 мг/м3	±15	NH3-2
Аммиак NH3	10–1500 мг/м3	0–1500 мг/м3	±10	NH3-3
Водород H2	0,001–1 об. доля, %	0–1 об. доля, %	±15	H2-1
	0,01–4 об. доля, %	0–4 об. доля, %	±10	H2-2
	1–100 об доля, %	0–100 об. доля, %	±5	H2-3
Водород хлористый HCl	0,01–30 мг/м3	0–30 мг/м3	±25	HCl-1
Гелий He	1–100 об. доля, %	0–100 об. доля, %	±20	He-1
Кислород O2	0,01–1 об. доля, %	0–1 об. доля, %	±10	O2-1
	0,1–30 об. доля, %	0–30 об. доля, %	±5	O2-2
	1–100 об. доля, %	0–100 об. доля, %	±1	O2-3
Метан CH4	0,001–1 об. доля, %	0–1 об. доля, %	±10	CH4-1
	0,01–5 об. доля, %	0–5 об. доля, %	±10	CH4-2
	0,01–5 об. доля, %	0–100 %НКПР	±10	CH4-4
	1–100 об. доля, %	0–100 об. доля, %	±5	CH4-3
Метанол CH3OH	0,1–30 мг/м3	0–30 мг/м3	±20	CH3OH-1
Пропан C3H8	0,001–2 об. доля, %	0–1,7 об. доля, %	±10	C3H8-1
Пропан C3H8	0,06–100 %НКПР	0–100 %НКПР	±10	C3H8-4
Сероводород H2S	0,1–30 мг/м3	0–30 мг/м3	±10	H2S-2
Сероводород H2S	1–200 мг/м3	0–200 мг/м3	±10	H2S-3
Серы диоксид SO2	0,1–30 мг/м3	0–30 мг/м3	±10	SO2-2
Серы диоксид SO2	1–300 мг/м3	0–300 мг/м3	±10	SO2-3
Углеводороды С2–С10	50–3000 мг/м3	0–3000 мг/м3	±25	CH-1
	0,05–1 об. доля, %	0–1 об. доля, %	±10	CH-2
	5–100 %НКПР	0–100 %НКПР	±10	CH-4
Углерода диоксид СО2	100–2000 мг/м3	0–2000 мг/м3	±20	CO2-1
	0,01–5 об. доля, %	0–5 об. доля, %	±15	CO2-2
	1–100 об. доля, %	0–100 об. доля, %	±10	CO2-3
Углерода оксид CO	0,1–300 мг/м3	0–300 мг/м3	±10	CO-2
Углерода оксид CO	10–3000 мг/м3	0–3000 мг/м3	±10	CO-3
Формальдегид H2CO	0,1–30 мг/м3	0–30 мг/м3	±25	H2CO-1
Хлор Cl2	0,1–30 мг/м3	0–30 мг/м3	±10	Cl2-2
Этанол C2H5OH	50–5000 мг/м3	0–5000 мг/м3	±25	C2H5OH-1
	0,01–3 об. доля, %	0–1,55 об. доля, %	±15	C2H5OH-2
	0,32–50 %НКПР	0–50 %НКПР	±15	C2H5OH-4

Газоанализаторы (ГА) и газоаналитические системы (ГС) "Сенсон" модели СВ – это эффективные и надежные приборы. Они не требуют вмешательства персонала при эксплуатации, просты в установке и обслуживании, при этом обеспечивают высокие метрологические характеристики.

Газоаналитическая система состоит из газоанализатора "Сенсон-СМ-9001" (интеллектуального сенсорного модуля – ИСМ), модуля коммутации, трансляции, индикации (МКТИ) и комплекта вспомогательного оборудования. Газоанализатор "Сенсон-СМ-9001" является средством измерений и включен в Государственный реестр средств измерений. Только он подлежит периодической поверке в ходе эксплуатации. При этом не требуется демонтаж других элементов системы. Конструкция ГС обеспечивает простоту замены "Сенсон-СМ-9001". Важно, что в ГС интерфейс "Токовая петля 4-20 мА" носит вспомогательный (информационный) характер и не может использоваться для передачи метрологически значимой информации.

Газоанализаторы "Сенсон" модели СВ исполнений 5022 и 5023 (далее "Сенсон-СВ-5022" и "Сенсон-СВ-5023") конструктивно полностью идентичны газоаналитическим системам "Сенсон-СВ-5022-СМ" и "Сенсон-СВ-5023-СМ", соответственно. Газоанализаторы "Сенсон-СВ" включены в Государственный реестр средств измерений и подлежат перодической поверке как единое устройство. Соответственно, интерфейс "Токовая петля 4-20 мА" в этих приборах служит для передачи метрологически значимой информации. Интеллектуальный сенсорный модуль в составе этих приборов не является независимым средством измерений и поверке не подлежит.

Преимущества использования ИСМ "Сенсон-СМ-9001":

Конструктивно ИСМ "Сенсон-СМ-9001" является объединенным в единый узел газовым сенсором и модулем вторичной обработки.В нем хранятся калибровочные и другие заводские константы, а также поддерживается открытый, унифицированный цифровой интерфейс для подключения к внешним устройствам.

Поскольку все метрологически значимые элементы сосредоточены в ИСМ, а также благодаря тому, что он является полностью законченным устройством, данному модулю присвоен тип средства измерения. Таким образом, он является
законченным газоанализатором. Соответственно, для замены, ремонта, проведения ежегодной периодической поверки достаточно открутить защитную крышку и просто извлечь ИСМ из коннектора, а на его место можно сразу вставить другой, закрутить крышку (просто рукой) - и прибор снова готов к работе.

Таким образом, концепция ИСМ кардинально снижает стоимость владения приборным парком газоанализаторов, за счет:
- кардинального снижения временных затрат на демонтаж оборудования для поверки и ремонта;
- снижение стоимости запаса подменного оборудования;
- увеличения автономного эксплуатационного ресурса удаленных объектов, в том числе - бортового базирования.

Область применения:

ГС "Сенсон-СВ" состоит из модулей во взрывозащищенном исполнении "искробезопасная цепь" уровня ia. Область применения ГС – взрывоопасные зоны классов 1 и 2, в которых при нормальной эксплуатации электрооборудования и/или в случае возникновения аварии возможно образование взрывоопасных газовых смесей:

• в местах установки технологического оборудования в процессе добычи, переработки, транспортировки и хранения природного сырья;
• на предприятиях химической и металлургической промышленности, лакокрасочных производствах, производствах удобрений и пластмасс;
• на сельскохозяйственных объектах (животноводческие фермы, хранилища сельскохозяйственной продукции, элеваторы и др.);
• на предприятиях пищевой промышленности;
• в очистных сооружениях;
• на предприятиях топливно-энергетического комплекса, котельных;
• в бортовых системах морских и речных судов;
• на предприятиях топливно-энергетического комплекса, котельных;
• на объектах прибрежной зоны (наливные эстакады, морские терминалы и пр.);
• во множестве других приложений.

Устройство газоаналитической системы:

ГС "Сенсон-СВ-5022-СМ" выполнена по модульному принципу. Конструктивно она состоит из:
• интеллектуального сенсорного модуля (ИСМ) – газоанализатора "Сенсон-СМ-9001",
• интерфейсного модуля (МКТ-1м),
• модуля коммутации, индикации, управления и сопряжения (МКИУС)
