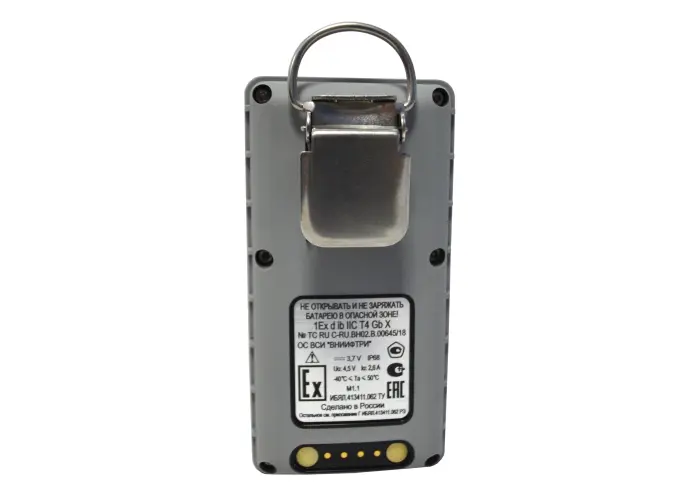

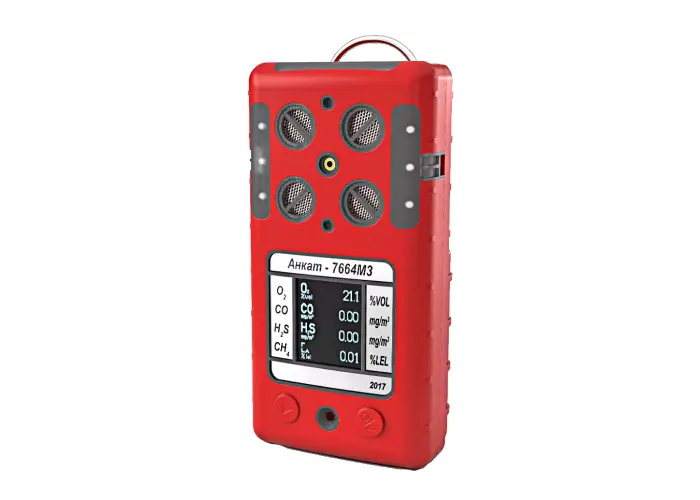

Газоанализатор индивидуальный АНКАТ-64М3

Тип используемых датчиков:

Термохимический датчик (ТХД)	Довзрывоопасные концентрации горючих газов и паров, их смесей (Ех) (список контролируемых компонентов см. Приложение А)
Электрохимический датчик (ЭХД)	Объемная доля кислорода (О2), массовая концентрация оксида углерода (СО), сероводорода (H2S), диоксида азота (NО2), диоксида серы (SO2), хлора (Cl2), хлороводорода (HСl) и аммиака (NH3)
Инфракрасный датчик (ИКД)	Довзрывоопасные концентрации суммы предельных углеводородов (СН), объемной доли диоксида углерода (CO2), пропана (C3H8) и метана (CH4)
Фотоионизационный датчик (ФИД)	Массовые концентрации углеводородов, в том числе нефти и нефтепродуктов, керосина, бензина и дизельного топлива (список определяемых веществ см. Приложение Б)



Характеристики:

Температура окружающей среды	- 40 / +50
Вид сигнализации	звуковая/световая/вибросигнал
Степень защиты	IP68
Уровень звукового давления, дБ	90
Габаритные размеры, мм, (Д*Ш*В)	31х61х120
Вес, кг	0,22









Модификации газоанализаторов Анкат-64М3:

Наименование	Возможность установки датчиков
АНКАТ-64М3-01**	ТХД*, О2, СО, Н2S
АНКАТ-64М3-02	ТХД*, О2, ЭХД, ЭХД
АНКАТ-64М3-03	ТХД*, ЭХД, ЭХД, ЭХД
АНКАТ-64М3-04	О2, ЭХД, ЭХД, ЭХД
АНКАТ-64М3-05	ЭХД, ЭХД, ЭХД, ЭХД
АНКАТ-64М3.2-20	ИКД, ЭХД, ЭХД, ЭХД
АНКАТ-64М3.2-22	ИКД, ИКД, ЭХД, ЭХД
АНКАТ-64М3.2-26	ИКД, ФИД, ЭХД, ЭХД
АНКАТ-64М3.2-28	ИКД, ФИД, CO / H2S***, ЭХД
АНКАТ-64М3.2-30	ФИД, ЭХД, ЭХД, ЭХД
АНКАТ-64М3.2-31	ФИД, ТХД*, ЭХД, ЭХД
АНКАТ-64М3.2-32	ФИД, ТХД*, CO / H2S***, ЭХД
АНКАТ-64М3.2-33	ТХД*, ЭХД, CO / H2S***, ЭХД
АНКАТ-64М3.2-34	ЭХД, ЭХД, CO / H2S***, ЭХД



* – поверочный компонент по измерительному каналу ТХ – метан (СН₄). Необходимость изготовления газоанализаторов с поверочным компонентом пропан (С₃Н₈), гексан (С₆Н₁₄) или водород (Н₂) должна оговариваться при заказе (поверочный компонент водород Н₂ применим только к модификациям газоанализатора АНКАТ-64М3.2);
** – газоанализаторы модификаций АНКАТ-64М3-01/-01-У/-01-УР по измерительному каналу О₂ изготавливаются только с диапазоном измерения от 0 до 30 об. д., %, по измерительному каналу СО – только с диапазоном измерения от 0 до 200 мг/м³, по измерительному каналу H₂S – только с диапазоном измерения от 0 до 40 мг/м³;
*** – двухканальный ЭХД, одновременный контроль оксида углерода (СО) и сероводорода (H₂S) со следующими диапазонами измерений СО/H₂S (0–500)/(0–100), (0–200)/(0–40), (0–200)/(0–20) мг/м³.

Газоанализаторы изготавливаются в трех конструктивных исполнениях:
> базовая модификация (пример обозначения АНКАТ–64М3–01);
> «У» – означает наличие аккумуляторной батареи увеличенной емкости (пример обозначения АНКАТ–64М3–01–У);
> «УР» – наличие радиоканала и датчика движения (пример обозначения АНКАТ–64М3–01–УР).

В случае отсутствия движения оператора в течение заданного времени, газоанализатор переходит в режим
«НЕПОДВИЖНОСТЬ» – непрерывная световая и звуковая сигнализации.
Газоанализатор имеет возможность беспроводной связи по цифровому каналу (стандарт IEEE 802.15.4 (ZigBee)).

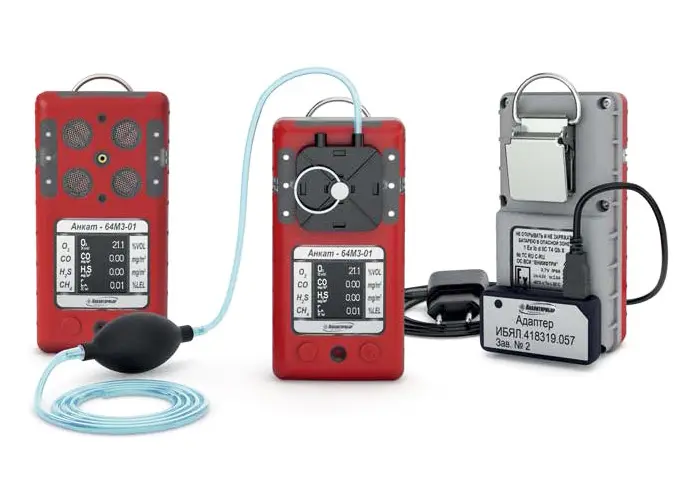

Комплектация:

а) адаптер ИБЯЛ.418319.057 – 1 шт.;

б) кабель USB в упаковке ИБЯЛ.413955.013 – 1 шт.;

в) ключ шестигранный изогнутый 2 мм - 1 шт.;

г) маска для ПГС ИБЯЛ.305131.058 – 1 шт.;

д) трубка ПВХ 4х1,5 ТУ 2247-465-00208947-2006 – 1,5 м;

е) трубка Ф-4Д 4,0х0,6 ГОСТ 22056-76 – 1,5 м;

ж) устройство зарядное в упаковке ИБЯЛ.413955.037 – 1 шт.;

з) винт ISO 7380-2 М3х4-А2 – 2 шт.

Дополнительная комплектация:

а) блок аккумуляторный:

- ИБЯЛ.563511.006 (для модификаций АНКАТ-64М3-01-У/-01-УР/-02-У/-02-УР/-03-У/

-03-УР) ;

- ИБЯЛ.563511.006-01 (для модификаций АНКАТ-64М3-01/-02/-03);

- ИБЯЛ.563511.006-02 (для модификаций АНКАТ-64М3-04-УР/-05-УР);

- ИБЯЛ.563511.007 (для модификаций АНКАТ-64М3-04/-05);

- ИБЯЛ.563511.007-01 (для модификаций АНКАТ-64М3-04-У/-05-У);

б) вентиль точной регулировки ИБЯЛ.306577.002;

в) генератор ГДП-102 ИБЯЛ.413142.002;

г) источники микропотока:

- H2S «ИМ03-М-А2» ИБЯЛ.413142.002;

- H2S «ИМ03-М-А2» ИБЯЛ.418319.013-03;

- SO2 «ИМ05-М-А2» ИБЯЛ.418319.013-05;

- NO2 «ИМ01-O-Г2» ИБЯЛ.418319.013-01;

- Cl2 «ИМ09-М-А2» ИБЯЛ.418319.013-09;

д) датчики согласно п.1.3.2;

е) для принудительного отбора пробы:

- маска для пробы ИБЯЛ.305131.059;

- мех резиновый ИБЯЛ.302646.001;

- стабилизатор расхода ИБЯЛ.418314.047;

- пробозаборник ИБЯЛ.418311.033 (обеспечивает отбор пробы из труднодоступных мест);

- пробозаборник ИБЯЛ.418311.050 (обеспечивает отбор пробы из колодцев, а также других

мест, где возможно присутствие воды);

- клапан ИБЯЛ.306577.013 – 1 шт.;

ж) фильтр ИБЯЛ.418312.051-01 (обеспечивает поглощение углеводородов С3-С10 при

корректировке нулевых показаний по атмосферному воздуху);

з) носитель с программным обеспечением ИБЯЛ.431212.049;

и) индикатор расхода ИБЯЛ.418621.002-04 - 1 шт.;

к) баллоны с ПГС (в соответствии с приложением В).

Документация на газоанализатор АНКАТ-64М3:

- Описание газоанализатора АНКАТ-64М3

- Опросный лист на газоанализатор АНКАТ-64М3

- Руководство по эксплуатации на газоанализатор АНКАТ-64М3 (ТУ часть 1)

- Руководство по эксплуатации на газоанализатор АНКАТ-64М3 (ТУ часть 2)

- Перечень измеряемых веществ. Приложение А

- Перечень измеряемых веществ. Приложение В

- Запасные принадлежности и инструменты (ЗИП) к газоанализатору АНКАТ-64М3 (ТУ часть 1)

- Запасные принадлежности и инструменты (ЗИП) к газоанализатору АНКАТ-64М3 (ТУ часть 2)

- Паспорт на газоанализатор АНКАТ-64М3

Сертификационная документация на газоанализатор АНКАТ-64М3:

- Свидетельство об утверждении типа средства измерения на газоанализатор АНКАТ-64М3

- Сертификат Таможенного союза ТР ТС 012/2011 на газоанализаторы АНКАТ-64М3

- Сертификат ЕАЭС ТР ТС 012/2011 на газоанализаторы АНКАТ-64М3.2

- Декларация соответствия ТР ТС 020/2011 на газоанализаторы АНКАТ-64М3

-  Декларация соответствия ТР ТС 020/2011 на газоанализаторы АНКАТ-64М3.2

- Сертификат о типовом одобрении Российского морского регистра судоходства на газоанализатор АНКАТ-64М3

- Сертификат об утверждении типа средства измерения в Республике Беларусь на газоанализатор АНКАТ-64М3

- Сертификат об утверждении типа средства измерения в Республике Туркменистан на газоанализатор АНКАТ-64М3

- Сертификат об утверждении типа средства измерения в республике Казахстан на газоанализатор АНКАТ-64М3







Описание

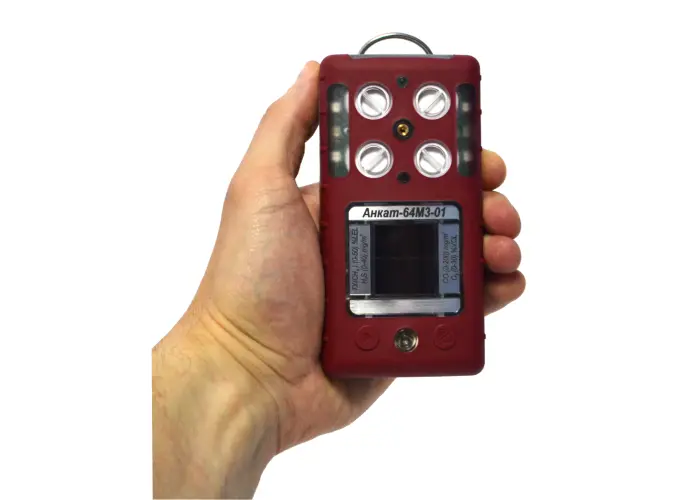

Индивидуальный газоанализатор.

Диффузионный и принудительный (с помощью внешнего побудителя расхода или меха резинового) способ отбора пробы.

Предназначен для индивидуальной защиты персонала.

Область применения

• цистерны, трюмы и другие помещения, где недостаток кислорода и наличие горючих и токсичных газов представляют угрозу здоровью или опасность взрыва
• переработка и транспортировка нефти и газа
• при производстве работ, в том числе огневых и газоопасных, по ремонту магистральных трубопроводов на объектах магистрального трубопроводного транспорта нефти и нефтепродуктов

Выполняемые функции

• расчет среднесменных значений массовой концентрации;
• пересчет измеренных значений из одной единицы физической величины в другую;
• сигнализация уровня загазованности (световой, звуковой и вибросигнализации) по каждому каналу измерения (КИ);
• автокорректировка показаний;
• выбор значений уставок сигнализации по каждому КИ;
• архивирование результатов измерений по каждому КИ в привязке к дате и времени измерений;
• обмен данными с ПЭВМ по цифровому каналу связи USB;
• выбор/задание параметров газоанализаторов;

• сброс параметров газоанализаторов к заводским настройкам;
• защита ФИД (отключения при перегрузке);
• самодиагностика;
• выдача сообщений о режимах работы и результатах самодиагностики;
• тревожная сигнализация;
• заряд встроенной АБ с индикацией оставшегося времени заряда;
• абонент радиосети (только для газоанализаторов с индексом «Р»);
• сигнализация неподвижности газоанализатора (только для газоанализаторов с индексом «Р»).
