Фильтр-осушитель N108-F00 для газоанализаторов ИГС-98

Технические характеристики:

• Конструкция с фильтрующим элементом из HDPE (полиэтилен высокой плотности)
• Материалы латунь, технополимер, NBR
• Присоединение быстросъемные фитинги
• Макс. объем конденсата 0,011 литра
• Общий объем 0,028 литра
• Масса кг 0.220
• Расположение вертикально
• Рабочая температура -5°C ÷ 50°C (при отрицательных температурах использовать осушенный воздух)
• Фильтрующий элемент 25 мкм (стандарт); 5 мкм (по заказу) и 0.01 мкм
• Слив конденсата ручной
• Рабочее давление 0 ÷ 16 бар

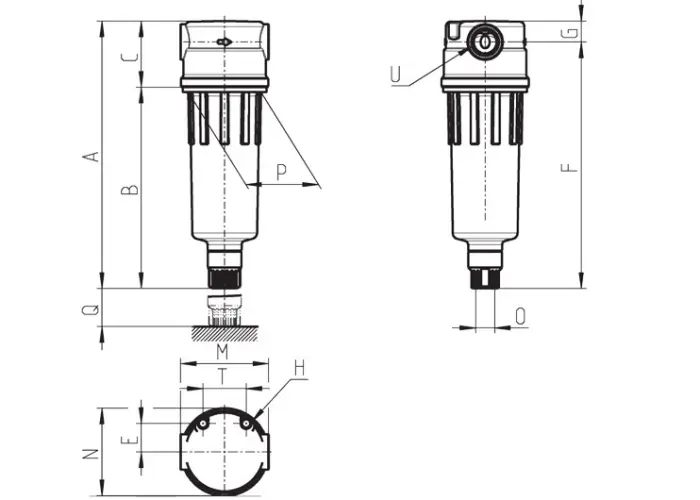

Размеры фильтра газа

Чертеж фильтра, где А=111 мм. В=78 мм. С=33 мм. E=14,5 мм. F=101 мм. G=10 мм. H=M5 мм M=45 мм. N=44,5 мм O=G1/8, P=38 мм. Q=40 мм. T=22 мм. U=G1/8.

Фильтр тонкой очистки газа ФГИМ 434744.001-800-014-009 предназначен для защиты чувствительных элементов приборов от механических примесей и конденсата. Изготовлен в механически устойчивом исполнении. Запасные картридж фильтры для очистки газа в комплект поставки не входят, поставляются отдельно. Прозрачный стакан позволяет легко определить уровень конденсата и степень загрязнения фильтра.

Фильтр тонкой очистки газа оснащен ручным клапаном слива.

Доступны три вида фильтрующих элементов: 25 мкм, 5 мкм и 0.01 мкм. Стандартно поставляется с фильтром 25 мкм.

Применение в газоанализаторах серии ИГС-98:

Представленный фильтр выпускается в двух модификациях. Первый для использования в газоанализаторе Комета-М. Соединение с прибором осуществляется посредством быстросъемных фитингов. Фильтр выполнен как удлинитель входного фитинга газоанализатора и позволяет использовать все имеющиеся в наличии зонды для отбора проб.

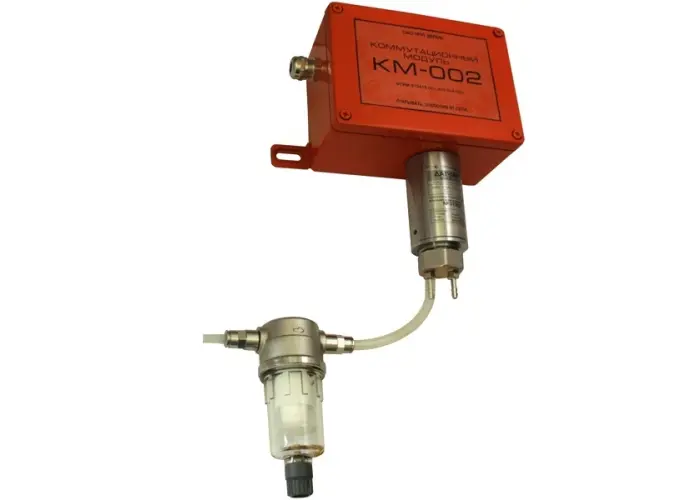

Вторая модификация фильтра тонкой очистки используется в комплексе со стационарными газоанализаторами в технологическом исполнении и с датчиками газа в исполнении 014. Подсоединение происходит посредством гибких шлангов ПВХ или силиконовых трубок, в стандартном исполнении и фильтр для очистки газов, и датчики рассчитаны на использование шлангов (трубок) с внутренним диаметром 4 мм. и толщиной стенок до 1.5 мм.
